Batterikontakt för inbyggnad eller påbyggnad — vändomkopplare från Hella

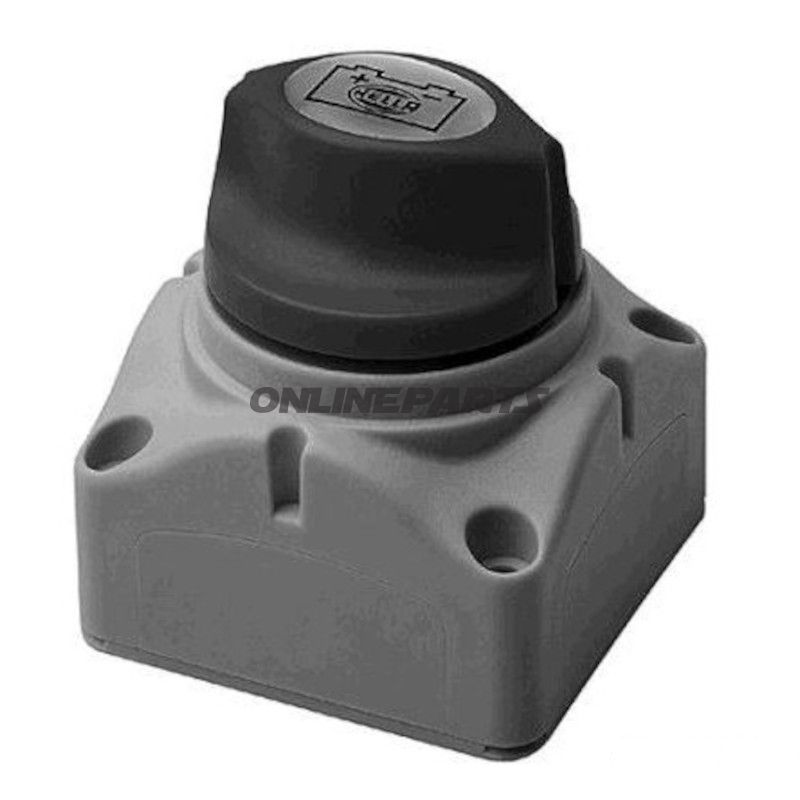

Denna batterikontakt från Hella (MPN: 145.92.70, GTIN: 4082300145502) är en manuell vändomkopplare avsedd att bryta eller ansluta batteriförsörjning i fordon och maskiner. Den kan monteras antingen inbyggd i panel eller ytdesignad och är konstruerad för applikationer där hög strömkapacitet och miljöskydd krävs.

Funktion och användning

• Vändomkopplare: Drivs genom att vrida den röda knappen; knappen kan endast tas bort vid 45° vändning mot vänster, vilket hindrar oavsiktlig demontering under normal användning.
• Monteringstyp: Möjlighet till inbyggnad eller ytdesign, vilket ger flexibilitet vid paneldesign och retrofit-lösningar.
• Seriekoppling: Flera enheter kan kopplas mekaniskt samman genom att ta bort sidovägg, så flera kontakter kan ligga tätt och betjänas i samma montering.

Elektriska egenskaper

• Kontinuerlig belastning: 225 A vid 12 V eller 24 V.
• Kortvarig maximallastning: 1000 A (10 sekunder) vid 12 V eller 24 V.
• Kabelanslutning: två skruvar M10 för robusta strömförbindelser.

Material och miljöskydd

• Hus och handtag i plast — materialval minimerar korrosion och behåller låg vikt.
• Seawater-vattentålig / motståndskraftig mot saltvatten, lämplig för marina och kustnära miljöer.
• Skyddsklass: IP56 enligt DIN/ISO 40050 — skyddar mot damm i skadlig mängd och mot kraftiga vattenstrålar.

Fysiska detaljer

• Färg på handtaget: rött — ger tydlig visuell indikation av kontaktens läge.
• Handhavandeförfarande: vändaktivering med mekaniskt lås i installations- och serviceläge.

Praktiska överväganden för montering och underhåll

• Säkerställ korrekta momentinställningar på M10-skruvförbindelser för att undvika värmeutveckling vid höga strömmar.
• Vid serietillverkning: planera kabeldragning och mekanisk fästning när sidovägg tas bort för koppling av flera kontakter.
• IP56-klassificeringen innebär att enheten tål våta förhållanden, men tätningar och anslutningar bör kontrolleras regelbundet i maritim miljö för att säkerställa lång livslängd.

Produkten är tillverkad av Hella, en etablerad producent av elektriska komponenter för fordon. Identifikation med MPN 145.92.70 och GTIN 4082300145502 gör det enkelt att säkerställa rätt reservdel vid service och dokumentation.
