Säkringshållare ATC / ATO med 10 A säkring

Aktivsystemadapter ACV 194.05.34 Adapter för bilstereo. Mini-ISO till aktivsystem, 2/4 kanaler, passar front/bak högtalarutgång.
Lagerstatus: I lager
Artikelnr: 194.05.34
Leveranstid: 1-5 arbetsdagar
336,00 kr
Klarna Payments Creditcard Apple Pay Google Pay






  • Snabb leverans med GLS – din order kommer snabbt fram
  • Säker betalning – vi skyddar dina uppgifter
  • Dela upp betalningen med Klarna – enkelt och flexibelt
  • Hitta rätt delar – använd vår precisa sökmodul
  • Över 20 års erfarenhet

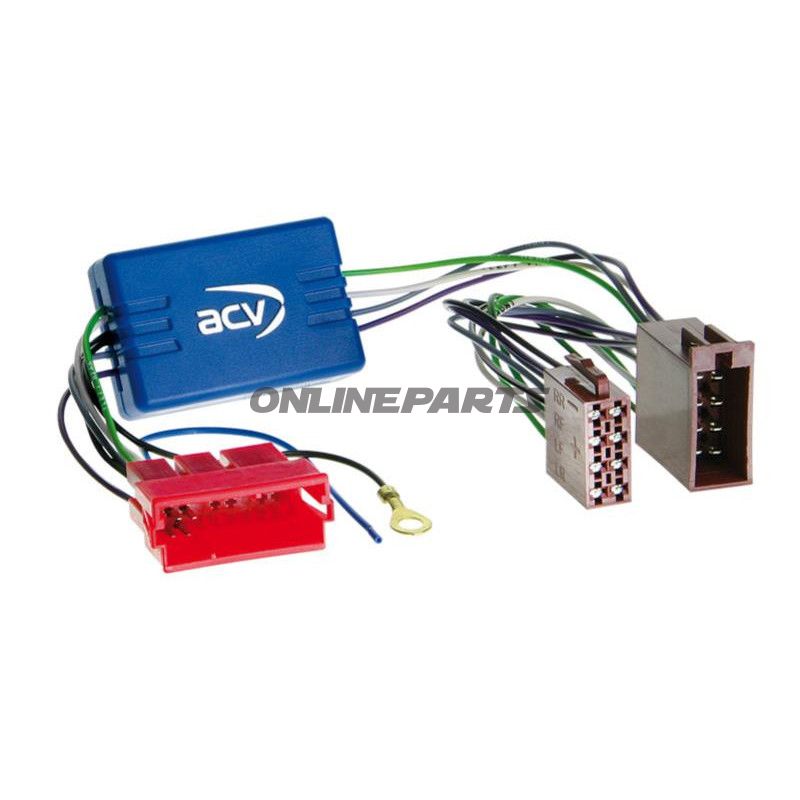

Adapterkabel till aktivt högtalarsystem i VAG-fordon

Produkt: Adapterkabel AKTIVSYSTEM VAG från ACV (MPN: 194.05.34, GTIN: 4026724338027). Detta kabel ansluter ISO-högtalarutgången från en bilradio till bilens aktiva högtalarsystem via Mini‑ISO-kontakt (gula 6‑pol eller 20‑pol svart Mini‑ISO).

Funktion och användning

  • Syftet med adapterkabeln är att översätta standard ISO‑högtalarutgångssignalet till kontakterna som används i många VAG‑gruppens bilar med aktiva (halv- eller fullständigt aktiva) högtalarsystem.
  • Kabeln möjliggör korrekt signalförbindelse och pin‑till‑pin‑anslutning mellan eftermarknadens bilstereoenheter och fabriksmonterade aktiva förstärksystem utan permanent ändring av bilens kabelnät.
  • Obs: Passar för halv- och fullständiga system, men inte kompatibel med Bose‑ljudsystem.

Material och konstruktion

  • Kontakt: Mini‑ISO‑kompatibla kontakter (gula 6‑pol eller 20‑pol svart Mini‑ISO). Kontakterna är tillverkade med standardiserade plasthus för säker låsning i bilens fabrikskontakter.
  • Ledare: Kopparledare med lämplig tvärsnitt för högtalarsignaler, isolerade i PVC eller motsvarande el‑isolerande material för skydd mot slitage och värme.
  • Skärmning och förlängning: Kabeltypen är utformad för korta anslutningar bakom instrumentbrädan; det är inte en avancerad ljudkabel med extra högkvalitativ skärmning, utan en robust fabrikadapter för signalöverföring.
  • Montering: Lösningsinriktad produktion utan lödningar i synliga sektioner; kontakter och ledningsändar är tillverkade för hållbar kontakt och upprepad anslutning.

Kompatibilitet

  • Konstruerad för VAG‑gruppens modeller som använder Mini‑ISO 20‑pol eller 6‑pol Mini‑ISO för aktiva högtalarsystem. Exempel på kompatibla modeller inkluderar:
    • Audi A2 (8Z) 2000–2005
    • Audi A3 (8L) 1996–2003, Audi A3 (8P) 2003–2006
    • Audi A4 (8D/B5) 1995–2000, A4 (B6) 2000–2004, A4 (B7) 2004–2006
    • Audi A6 (C5) 1997–2005
    • Audi TT (8N) 1998–2006
    • VW Golf III & IV, VW Vento, VW Passat
    • Seat och Skoda: modeller med 20‑pol Mini‑ISO
  • Kontrollera bilens fabrikskontakt och systemtyp (delaktiv eller fullaktiv). Adaptern passar inte Bose‑system eller andra proprietära varianter som använder särskilda signalprotokoller eller integrerade förstärkarkort.

Tekniska fördelar och arbetsmässiga överväganden

  • Bevarar fabrikskablar och gör det möjligt att demontera eller byta radio utan varaktiga ändringar i bilens ledningsnät.
  • Minskar risken för felaktig pin‑anslutning vid manuell omkoppling, eftersom adaptern matchar industriell standardens pin‑layout till Mini‑ISO‑kontakter.
  • Praktiskt för mekaniker och installatörer: snabb plug‑and‑play montering bakom instrumentbrädan eller i radioöppningen.
  • Vid arbete med aktiva system: följ tillverkarens anvisningar för nivå‑ och signalförmatchning; vissa system kräver ytterligare adaptrar eller resistorer för korrekt belastning och kan ha behov av fjärrstyrning/antenntrigger från radion.

Brand och identifikation

Produkten är tillverkad av ACV och säljs under MPN 194.05.34. GTIN‑koden 4026724338027 kan användas för entydig identifikation i reservdelsregister och inköpssystem.

Monteringstips

  • Frikoppla batteriet innan arbete med bilens elektriska system.
  • Säkerställ korrekt sittning av Mini‑ISO‑kontakten; felaktig inläggning kan skada låsöron.
  • Kontrollera högtalarkonfigurationen (från- och bakkanaler) efter montering och gör en systemtest innan återmontering av paneler.

Levereras som enkel kabel för användning vid montering av eftermarknadsradio i VAG‑fordon med aktiva högtalarsystem.
