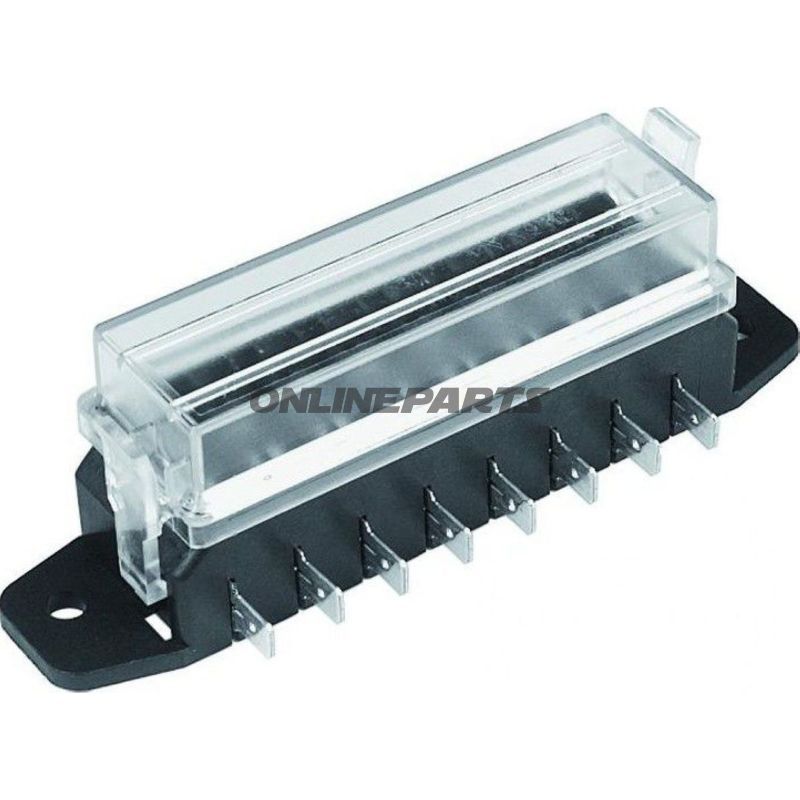

Säkringsdosa för plattstiftsäkring 8POL

Säkringsbox för flatstiftsäkring, 8-polig – montering och elektrisk fördelning

Denna säkringsbox är avsedd för flatstiftsäkringar och erbjuder en organiserad lösning för fördelning och skydd av flera kretsar i motorcyklar eller andra lätta fordon. Produkten identifieras med MPN 158.24.10 och GTIN 4026736031497.

Funktion

• Rymmer upp till 8 individuella flatstiftsäkringar i en enhet, vilket gör det enkelt att montera och demontera säkringspositioner vid felsökning eller underhåll.
• Ger säkra elektriska anslutningar via 6,3 mm sidoterminaler, som är standard för många fordonsinstallationer och eftermarknadsanslutningar.
• Konstruerad för montering i öppen uppbyggnad (utan inbyggda säkringar), vilket innebär att säkringar sätts i separat efter behov och bedöms utifrån systemets krav.

Material och konstruktion

• Hölje och inre hållare är tillverkade av praktiska och mekaniskt robusta material lämpliga för skydd av säkringar under normal drift. Materialvalet prioriterar elektrisk isolering och mekanisk stabilitet framför kosmetik.
• Terminalerna är utförda för 6,3 mm flatstiftsanslutning, vilket säkerställer en fast mekanisk och elektrisk kontakt vid korrekt crimning eller stickanslutning.
• Montagehålets mellanrum är 105 mm, vilket är relevant vid planering av fästpunkter och dragvägar i motor- eller instrumentrum.

Tekniska egenskaper och användning

• Poler: 8 – antalet anger maximalt placerbara säkringar i boxen.
• Anslutning: 6,3 mm sida – standard flatstiftsanslutning för både strömmatning och utgående kretsar.
• Utförande: utan inbyggd säkring – boxen fungerar som hållare/fördelare; säkringar väljs och monteras separat efter den elektriska belastningen och komponentkrav.
• Hålavstånd: 105 mm – relevant för monteringsbultar eller skruvar vid fastsättning av boxen.

Kompatibilitet och praktiska anmärkningar

• Passar standard flatstifts/klinga säkringar som används i fordons- och motorcykelinstallationer. Se till att välja säkringsstorlekar och -typer (ampere) i enlighet med kretsens krav.
• Eftersom boxen levereras utan säkringar måste relevanta säkringar köpas och sättas i separat. Vid montering bör anslutningar och kabelarea bedömas för att säkerställa korrekt belastningskapacitet.
• Montera boxen så att den är skyddad mot direkt väderpåverkan och kraftig smuts om den inte installeras i ett slutet utrymme, eftersom detta påverkar livslängd och elektrisk säkerhet.

Identifiering

• MPN: 158.24.10
• GTIN: 4026736031497

Beskrivningen och tekniska uppgifter här är riktade till mekaniker och erfarna motorcykelägare som har kunskap om val av säkringar, kabelarea och installationspraxis. Om kompletterande mått, materialdokumentation eller monteringsanvisning önskas kan dessa lämnas av leverantören eller hittas i produktens tekniska datablad.
