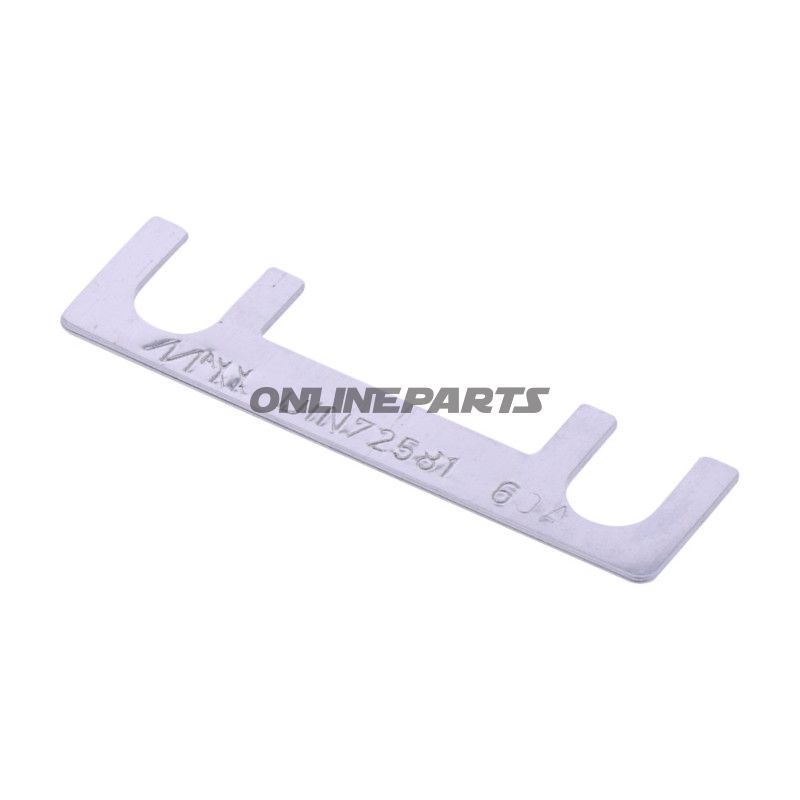

Stripfuse 60 A (41 x 11 mm) — skruvmonterad säkring för 32 V-system
Produkt och användning:
Denna skruvmonterade stripfuse från JMP är utformad för att skydda elektriska kretsar i 12–32 V fordonsystem, vanligtvis motorcyklar, scootrar och mindre fordon. Stripfusen fungerar som en lågprofil-säkring där en metallremsa leder strömmen tills en definierad strömstyrka (60 A) överskrids, varefter anslutningen bryts för att förhindra vidare skada på ledningsnät, komponenter eller batteri.
Väsentliga tekniska data:
- Varumärke: JMP (MPN: 149.00.77)
- GTIN: 4043981409659
- Typ: Bolt-down / Strip fuse (boltmonterad stripfuse)
- Mått: 41 x 11 mm
- märkspänning: upp till 32 V
- Märkström: 60 A
- Boltavstånd (hålc center): 30 mm
- Hål diameter: ca. 5,5 mm (passar till M5-bultar)
- Automatisk: Nej (engångsfus)**
Materialval och mekaniska egenskaper:
Själva hållardelen är galvaniserat/zinkbelagt metall, valt för korrosionsbeständighet i öppna motorcykelmiljöer. Säkringsremsan är tillverkad av en ledande legering med kontrollerad smältkarakteristik, så säkringen bryter reproducerbart vid omkring 60 A. Konstruktionen är enkel och robust; boltmontering ger en fast elektrisk kontakt och mekanisk fästning, vilket minskar risken för löst kontakt vid vibrationer.
Funktionella fördelar och installationsöverväganden:
- Precision avstängning vid överström: lämplig för skydd av huvudkrets eller komponenter där 60 A-karaktäristik är lämplig.
- Lågprofil i stripform gör den lämplig för trånga utrymmen när platsen för standardklinkersäkringar eller automatsäkringar är begränsad.
- Boltmontering (M5) säkerställer god elektrisk kontakt och enkel bytes vid underhåll.
- Inte-re-settable: vid utlösning ska hela elementet bytas ut.
Kompatibilitet och installation:
Stripfusen passar till system upp till 32 V och ska monteras med M5-bultar i en hållare eller på en lämplig ram- eller skruvpunk med 30 mm mellan bolthålen. Kontrollera att monteringspunkter och klämmar är lämpliga för den förväntade strömmen och att kabels tvärsnitt motsvarar 60 A-belastning. Vid val av säkringstyp bör man ta hänsyn till startströmmar från motor och tillbehör för att undvika oavsiktlig urlåstning.
Identifiering och alternativa referenser:
Produkten anges med JMP som tillverkare och fabrikatnummer (MPN) 149.00.77. GTIN 4043981409659 kan användas vid sökning i reservdelsdatabaser. Alternativ referens till motsvarande artikel anges som 1490053 — kontrollera kompatibilitet över leverantörer innan utbyte.
Anmärkningar:
Beskrivningen härrör från tekniska data för en enskild säkringsenhet. Paketstycken i leverantörsmaterial kan variera; kontrollera därför orderbekräftelsen för antal vid köp. Stripfusen är en icke-återställbar (engångs) säkring och bör endast bytas ut mot samma typ och strömkarakteristik för att bibehålla korrekt kretsbeskyttelse.
