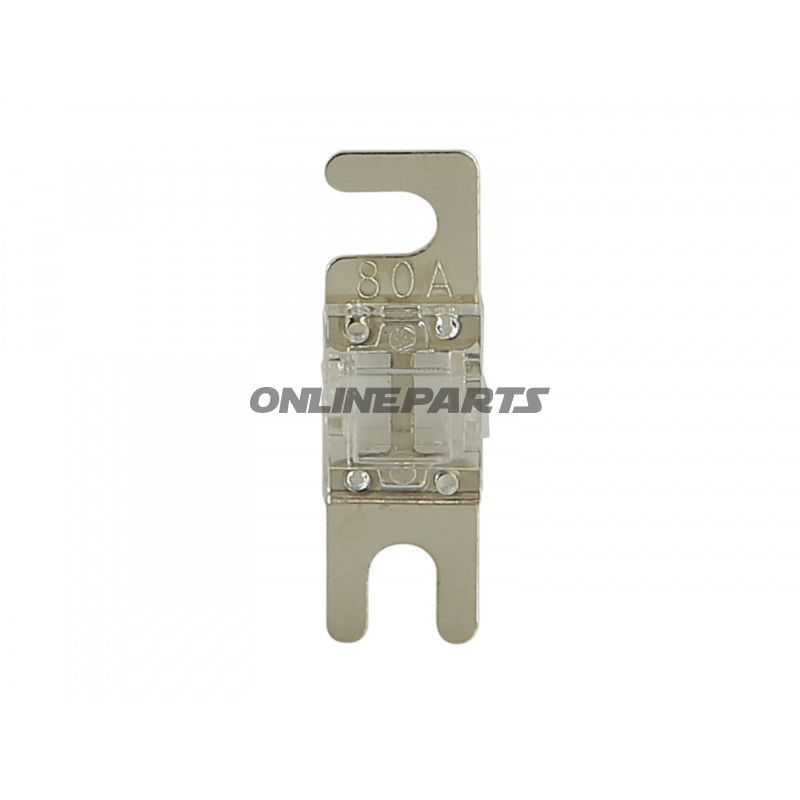

Mini ANL säkring 80 A (bolt-down) för fordonsinstallation
Produkt: Mini ANL bolt-down säkring, 80 A, dimension 42 x 12 mm. Levereras av ACV (MPN: 194.09.78, GTIN: 4026724394061).
Denna mini ANL-säkring är utformad för att skydda lågspänningskretser i fordon och marinapplikationer där platsen är begränsad men höga strömstyrkor förekommer. Konstruktningen är av typen bolt-down (fast monterad), vilket innebär att säkringen fästs med bultar genom de två terminalhålen och därigenom ger en robust elektrisk och mekanisk anslutning lämplig för vibrationsutsatta miljöer.
- Funktion: Bryter strömmen vid överbelastning eller kortslutning för att förhindra skador på kabeldragning, batteri och anslutna komponenter. Passar för huvudströmvägar eller som skydd för högströmsförbrukare (t.ex. startmotor, huvudfördelningsledningar, förstärkare).
- Ström- och spänningskarakteristik: Nominalström 80 A vid nominell spänningsnivå upp till 36 V.
- Fysisk form och montering: Mått 42 x 12 mm; hålavstånd 30 mm mellan monteringshålen; håldiameter 8,5 mm. Bolt-down montering medför låg övergångsresistans och pålitlig mekanisk fasthållning.
- Materialval och egenskaper: Kontaktytor och terminaler är utförda i metalllegering med lämplig ledningsförmåga och korrosionsbeständighet för bil- och marina användningsområden. Säkringselementet är inneslutet i ett robust hus (silverfärgat) som skyddar mot mekanisk påverkan och begränsar risken för oönskad kontakt.
- Automatik: Inte automatiserad (manuell avbrytande vid smältråd/element), alltså en traditionell smältsäkringstyp, inte en elektronisk eller återkopplingsbar enhet.
Tekniska data (översikt):
- Typ: Bolt Down Fuse / ANL Mini
- Dimensioner: 42 x 12 mm
- Nomenspänning: 36 V
- Strömstyrka: 80 A
- Hååld avstånd: 30 mm
- Håldiameter: 8,5 mm
- Automatisk: Nej
Produktnumret (MPN 194.09.78) och märket ACV kan användas för att identifiera den exakta varianten vid beställning eller jämförelse med andra säkringar. GTIN 4026724394061 anger den globala varuidentifikationen för denna förpackningsvariant.
Kompatibilitet och användning: Lämplig för användning i bilar, lastbilar, båtar och andra 12–36 V-system där platsbegränsning kräver en kompakt ANL-lösning. Montering kräver plats för bultmontering och korrekt dimensionerade kabelskor. Välj 80 A för kretsar dimensionerade till denna strömvärde; vid val av säkringsvärde bör man ta hänsyn till startström och kortvariga toppar.
Noteringar vid installation: Se till korrekt moment vid bultmontering för att undvika lös anslutning eller skada på huset. Använd korrekta kabelskruvar och krympförbindelser, och kontrollera att anslutningarna är rena och fria från korrosion. Byt ut en defekt säkring endast mot samma typ och karakteristik för att bevara den avsedda skydden.
