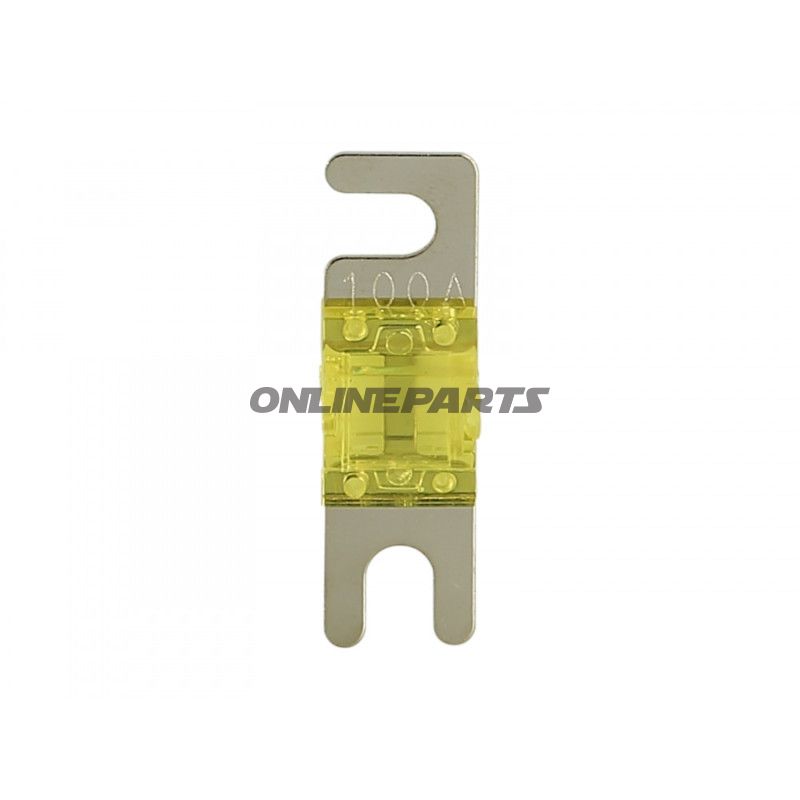

SÄKRINGAR MINI ANL 100A 4 DELAR

Sikring, mini ANL 100 A till boltfastsättning – 42 x 12 mm

Brand: ACV • MPN: 194.09.75 • GTIN: 4026724394078

Denna mini ANL-säkring är en bolt-down (boltfästad) säkring med en märkström på 100 ampere, utformad för användning i 12–36 V elektriska system där platsen är begränsad, men där man fortfarande har behov av en säkring med hög strömkapacitet. Produkten levereras i en förpackning med fyra enheter.

• Funktion: Skyddar ledningsnät, kablar och anslutna komponenter mot överström och kortslutning genom att bryta kretsen när strömmen överstiger säkringens märkström. Bolt-down-designen gör det möjligt att montera säkringen fast i skenor eller säkringshållare med genomgående bultar.
• Användning: Lämplig för bil-, motorcykel- och marina installationer, samt för laddningsregulatorer, strömfördelare och aftermarket strömförsörjda enheter där plats och hög strömkapacitet är krav. Målgruppen är fackmän och erfarna mekaniker som installerar eller servicerar elektriska system.

Material och fysiska egenskaper

Säkringens kropp är utförd i metalllegeringar med korrosionsbeständig yta (silverfärgad), vilket säkerställer god elektrisk kontakt och mekanisk hållbarhet vid boltfäste. Säkringstråden är tillverkad för att smälta vid kontrollerad överström i enlighet med angiven märkström, vilket ger en förutsägbar avbrytning av kretsen.

• Dimensioner: 42 x 12 mm (säkringens kropp).
• Hålplacering: Avstånd mellan monteringshål 30 mm, håldiameter 8,5 mm — avsedd för boltfäste i standardhållare.
• Märkspänning: Upp till 36 V.
• Märkström: 100 A.
• Typ: ANL Mini, bolt-down (boltfäst säkring).

Tekniska fördelar

• Bolt-down-designen säkerställer låg kontaktresistans och stabil mekanisk förankring i starkt vibrerande miljöer.
• Kompakt formfaktor (mini ANL) möjliggör tätare placering i trånga el-skap eller paneler utan att kompromissa med kapacitet.
• Konstruktionen och materialblandningen är vald med fokus på elektrisk ledningsförmåga och värmetolerans vid kortvariga höga belastningar.

Kompatibilitet och montering

Säkringen passar i hållare och klämmor designade för ANL mini-format och boltmontering med 8,5 mm bultar. Innan montering bör tekniker kontrollera att hållarens hålavstånd (30 mm) och bultstorlek är kompatibel. Vid byte av säkring ska man säkerställa att ersättningssäkringen har samma typ och märkström för att bevara korrekt skydd av den aktuella kretsen.

Ytterligare uppgifter

Produkten identifieras som ACV 194.09.75 (GTIN 4026724394078). De angivna tekniska specifikationerna inkluderar dimensioner och elektriska data som är relevanta för korrekt val och installation.
