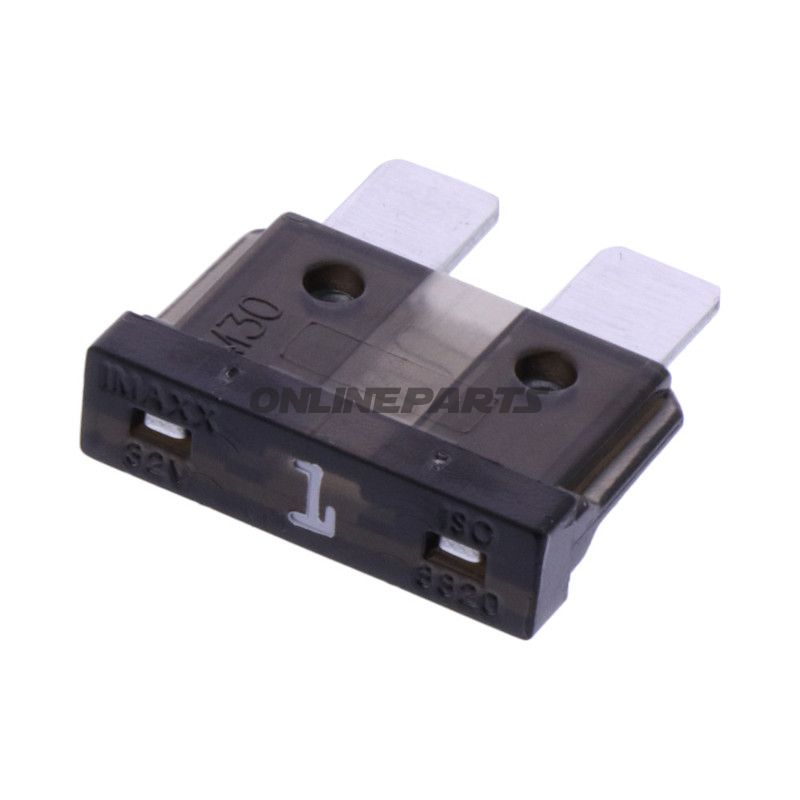

Säkring Midi (ATO) 1 A – platt kontaktsäkring för 12–32 V-system
Produkt: Säkring Midi (ATO) 1 A, modell från JMP (MPN: 149.00.71, GTIN: 4043981409598). Denna platt-säkring är konstruerad för standardiserade elektriska kretsar på motorcyklar och andra fordon där Midi/ATO-formatet används.
Funktion
- Skyddar elektriska kretsar mot överström genom att bryta förbindelsen när strömmen överstiger säkringens märkström (1 ampere).
- Plug-in-design gör det möjligt att snabbt byta säkringen vid felsökning och reparation utan verktyg.
- Genomskinligt hölje ger visuell inspektion av säkringstråden för snabb bedömning av om säkringen är sprungen.
Material och konstruktion
- Säkringens kropp är tillverkad i genomskinlig isolerande plast, så säkringselementet kan ses. Detta underlättar visuell inspektion vid underhåll.
- Stift är-silverbelagda för bättre elektrisk kontakt och lägre övergångsmotstånd jämfört med obearbetade metaller, vilket minskar värmeutveckling i kontaktpunkter.
- Färg: svart (höljet), vilket kan underlätta identifikation i sortiment eller installationssituationer där färgkoordination används.
Tekniska data och standarder
- Typ: Midi blad-säkring (ATO-standard, plug-in)
- Märkström: 1 A
- Märkspänning: upp till 32 V DC (anpassad för 12–24 V-system och upp till 32 V användningar)
- Dimensioner: cirka 19,1 × 18,5 mm (nära standard Midi-mått)
- Automatisk: Nej (engångssmält-säkring)
- Överensstämmelse: Utförd i enlighet med relevanta standarder som ISO 8820-3 och SAE J1284, vilket säkerställer kompatibilitet med många fordons säkringshållare.
Kompatibilitet och användning
- Passar i standard Midi/ATO-säkringshållare och lådor som används på motorcyklar, ATVs, lätta fordon och specialinstallationer.
- Används vanligtvis för att säkra kretsar med lågt strömbehov, t.ex. signal- och styrekretsar, elektronikmoduler, sensorer eller små tillbehörsförbrukare.
- Lämplig för mekaniker och motorcykelägare som utför felsökning, reparation eller utbyte av sprungen säkring i fordonets elektriska system.
Fördeler med denna utförande
- Genomskinligt hölje underlättar inspektion utan att ta bort säkringen.
- Silverbelagda kontakter ger mer pålitlig elektrisk anslutning och motverkar korrosion i kontaktytor.
- Standardiserat Midi-format säkerställer bred kompatibilitet med befintliga säkringshållare och lådor.
Identifiering
Tillverkare och modell: JMP, artikelnummer (MPN) 149.00.71. Global handelsartikelkod (GTIN): 4043981409598. Dessa uppgifter kan användas för lagerhantering, reservdelarbeställning eller vid dokumentation av utbyten i fordonets elektriska system.
Monterings- och säkerhetsanvisningar
- Byt alltid till korrekt märkström (1 A) för att bevara skyddsfunktionen och undvika skador på kabelnät eller utrustning.
- Se till att säkringen sätts korrekt i säkringshållaren så att stiftchen får full kontakt; dåliga förbindelser kan orsaka uppvärmning.
- Vid återkommande sprängningar bör kretsen undersökas efter felkällor istället för att bara ersätta säkringen flera gånger.
Produkten levereras under JMP-varumärket och anges som modell ALTN1490045 i vissa kataloger. GTIN (4043981409598) och MPN (149.00.71) kan användas för entydig identifiering vid beställning och dokumentation.
