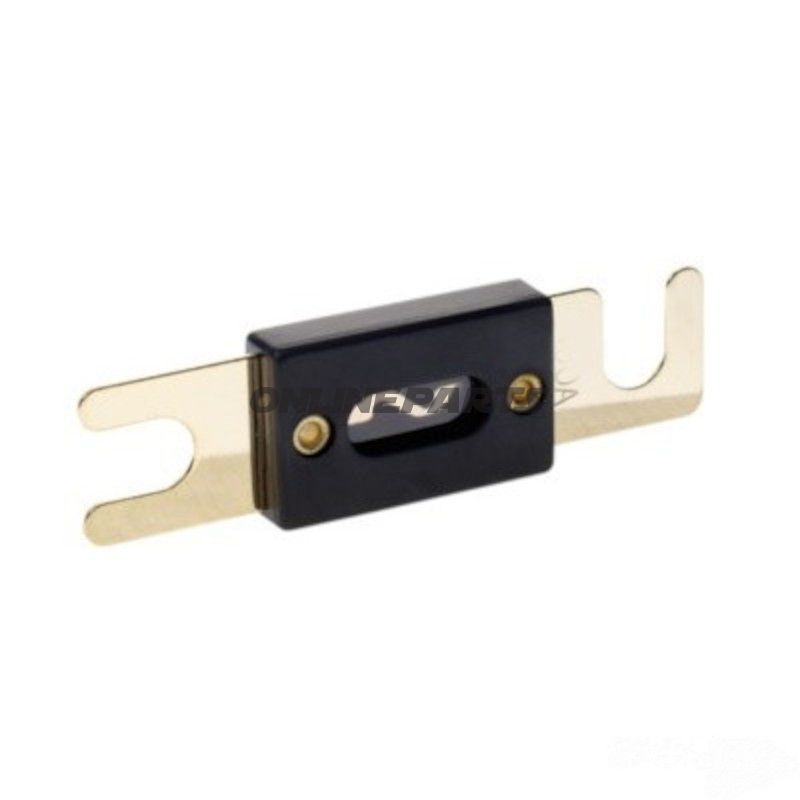

SÄKRINGAR ANL 300A GULD

Säkring ANL 300 A (82 x 20 mm) för boltmontering — för fordons- och batteribeskydd

Produkt: Säkring ANL 300 A i guld från ACV. GTIN: 4026724711738. Tillverkarens artikelnummer (MPN): 194.09.73.

Denna ANL-säkring är en bolt-down (boltfastsättning) säkring utformad för att skydda högströmskretsar i bilar, motorcyklar med större elsystem, ljudinstallationen och andra fordonsapplikationer där betydande strömmar kan förekomma. Konstruktionen följer standarddimensionen 82 x 20 mm och passar i hållare och klämmor avsedda för ANL-typen.

• Strömstyrka: 300 A ( kontinuerlig märkningsström).
• Märkspänning: 60 V.
• Dimensioner: 82 x 20 mm.
• Montering: Bolt-down med hålavstånd på 61 mm och håldiameter cirka 8,8 mm.
• Utförande/finish: Guldfärgad kontaktyta för god elektrisk anslutning och korrosionsmotstånd.

Funktion

Säkringens funktion är att bryta strömmen vid överströmsituationer för att förhindra skador på kablar, utrustning och batterier. ANL-typen är avsedd för högströmsanvändningar där smältråden i säkringen snabbt och pålitligt ska bryta kretsen vid överskridande av angiven ström. Bolt-down-utförandet säkerställer fast och lågt motstånd mellan säkring och hållare/terminal.

Material och egenskaper

Kontaktytorna är yta-behandlade i guldfärg, vilket reducerar kontaktenresistans och minskar korrosion jämfört med obehandlade ytor. Själva säkringselementet är tillverkat av en legering avsedd för kontrollerad smältning vid den angivna belastningen; huset är dimensionerat för att tåla mekanisk belastning vid montering och transport. Det är inte en automatisk eller elektronisk brytare — detta är en enkel, mekanisk smältsäkring.

Kompatibilitet och användning

• Passar i standard ANL-hållare och bolt-fästen med 61 mm hålavstånd.
• Lämplig som huvudssäkring på batterikablar, förstärkar kablar i ljudinstallationer och övriga högströmsledningar i bilar, båtar och större motorcykel-/sidevogninstallationer där ANL-format används.
• Kontrollera alltid dimensioner och hålavstånd i befintlig hållare före montering för att säkerställa korrekt passform.

Tekniska data (utvalda)

• Typ: ANL / Bolt Down Fuse.
• Mått: 82 x 20 mm.
• Märkström: 300 A.
• Spänning: 60 V.
• Hålavstånd: 61 mm; håldiameter: ca. 8,8 mm.
• Automatisk: Nej — smältsäkring.

Brand och identifikation

Produkten levereras av ACV och identifieras med tillverkningsnumret 194.09.73. GTIN-koden 4026724711738 kan användas vid sökning efter tekniska data, reservdelslistor och kompatibilitetsinformation.

Säkerhet och montering

• Stäng av strömmen och bryt batterikopplingen innan bytet.
• Använd korrekt moment på skruvarna för att säkerställa god elektrisk kontakt utan att deformera terminalen.
• Kontrollera kabelgenomföringar och säkringhållarens tillstånd för tecken på värme- eller korrosionsskador innan återmontering.

Kontakta tillverkarens dokumentation eller teknisk support för detaljerad information om termiska egenskaper och utlösningstid vid överström, om detta är kritiskt för din installation.
