SÄKRINGAR ANL 150A GULD

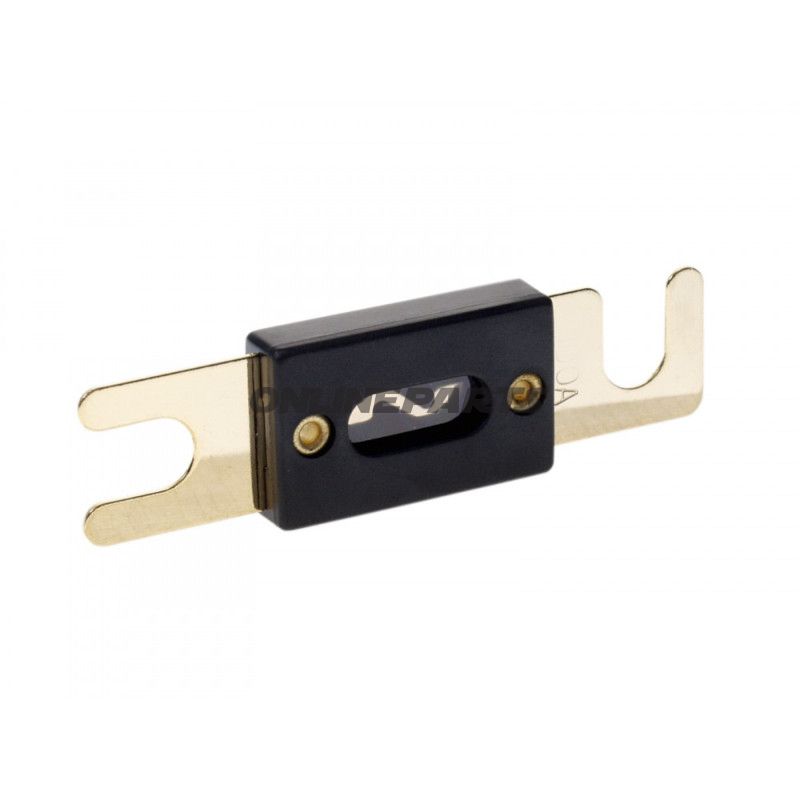

Säkring ANL 150 A (bolt-down) för 12/24/48 V-system — 82 x 20 mm

Produkt: Säkring ANL 150 A, guldfärgad, från ACV. GTIN: 4026724711677. Tillverkare:s artikelnummer (MPN): 194.09.71.

Denna ANL-bolt-down-säkring är avsedd att skydda högströmkretsar i fordon och mobila strömförsörjningar, vanligtvis i bil- och motorcykelinstallationer med kraftiga ljud-, start- eller belastningsströmmar. Konstruktionen är enkel: ett massiv säkringsupptag med bultlåsning över två monteringshål, vilket ger robust mekanisk och elektrisk anslutning i huvudströmkretsar.

• Funktion: Bryter strömmen vid överbelastning över säkringens karakteristiska smältpunkt vid 150 ampere för att skydda kablar, batteri och kopplade komponenter. Bolt-down-designen säkerställer låg kontakttålighet och pålitlig strömförande under höga belastningar.
• Dimensioner och mekanik: Säkerhetsprofilen är ANL-typen med yttre mått 82 x 20 mm. Avstånd mellan hål (centers) är 61 mm och håldiameteren är 8,8 mm, vilket matchar standard bolt-down-hållare för ANL-säkringar.
• Elektriska egenskaper: Nominal ström 150 A, nominell spänningsnivå upp till 60 V. Inte automatisk (engångssmält säkring), avsedd för tydligt definierad överströmsskydd istället för upprepad automatisk återkoppling.
• Mtrl och yta: Kontaktpunkter är utförda i metalllegering med guldfärgning/finish för förbättrat korrosionsmotstånd och låg kontaktmotstånd. Fallet är dimensionerat för att klara värmeutveckling vid kontinuerlig drift nära märkvärdet, men som alla smältsäkringar kommer upprepade överbelastningar att påverka livslängden.

Kompatibilitet och användning

ANL 150 A används huvudsakligen i situationer med höga start- eller driftströmningar: kraftiga ljudanläggningar, startreläer, stora belastningskredslopp i fordon och mobila strömfördelare. Mått och bult-hål passar standard ANL-hållardesign; kontrollera hållarens hålavstånd (61 mm) och bultstorlek (Ø 8,8 mm) före montering. Maximalt spänningsnivå är 60 V — lämplig för 12 V och 24 V system och andra lågspänningsapplikationer inom denna gräns.

Säkerhet och monteringsanvisning

• Stäng av strömmen före utbyte.
• Använd korrekt dimensionerade boltar och brickor i hållaren för att säkerställa korrekt kontakttryck och förhindra lokalt uppvärmning.
• Undvik korroderade kontaktytor; rengör eller byt hållare vid behov för att säkerställa låg övergångsströmsmotstånd.
• Byt alltid till samma typ och nominella värde (ANL, 150 A) för att behålla skyddskarakteristiken.

Teknisk data (översikt)

Produkten levereras av ACV (MPN 194.09.71) och identifieras entydigt via GTIN 4026724711677, vilket kan användas för kontroll av äkthet och leveransinformation.
