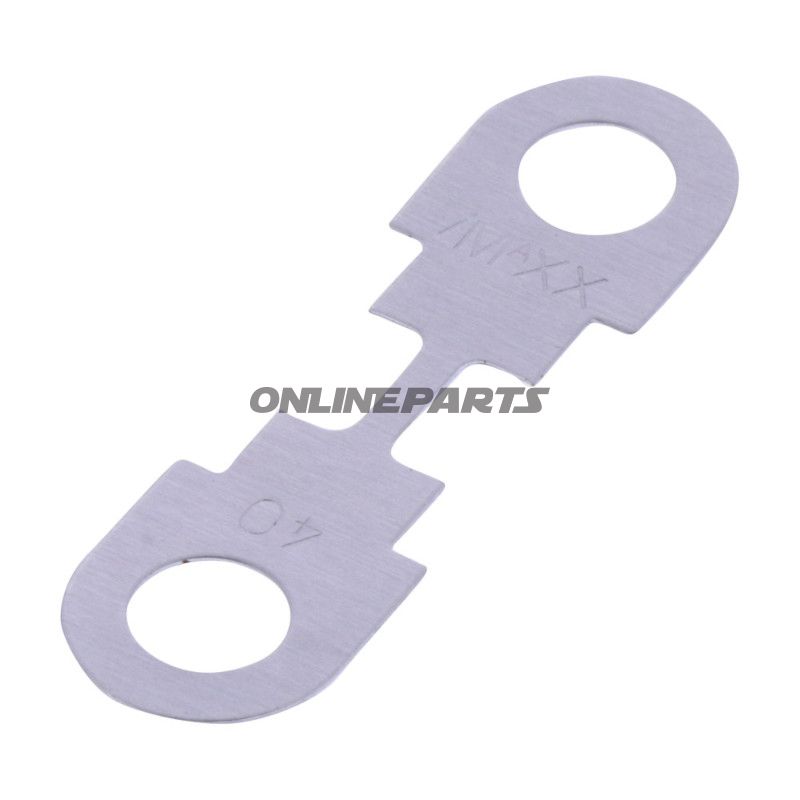

Säkring STRIP 40A JMP HSB paket med 5 st Alternativ: 1490074

Säkring STRIP 40 A (boltmonterad) för motorcykel- och fordonsinstallationer

Produkt: Säkring STRIP 40 A från JMP (MPN: 149.00.49, GTIN: 4043981409383). Denna typ är en boltmonted strip-säkring (HSB safety strip) avsedd för fast montering i elektriska kretsar där enkelpunktssäkring med högre strömkapacitet och god mekanisk koppling önskas.

Funktion och användning

• Strip-säkringen fungerar som en säkringskoppling som skyddar ledningsnät och komponenter vid överbelastning eller kortslutning vid angivet märkvärde (se tekniska data).
• Bolt-montering gör den lämplig för fasta tavlor, batteri- eller huvudfördelningspunkter på motorcyklar, ATV:er och mindre fordon där storlek och mekanisk styrka är viktiga.
• Designen överensstämmer med VAG-standarder och kan användas som ersättning i system som följer dessa specifikationer (se MPN för ersättningsreferens: 149.00.49).

Materialval och konstruktion

• Kontaktmaterial/kropp: Zink. Zink ger god elektrisk ledningsförmåga och korrosionsbeständighet i vanliga miljöer; det är ett vanligt val för strip-säkringar där extra motstånd mot väder och vibration önskas.
• Bolt/gänga: M6 – dimensionerad för säkra mekaniska kopplingar med standard M6-bultar eller muttrar.
• Hålavstånd och dimensionering: Dimensionerna är anpassade för montering i paneler och fördelningsblock där lågt övergångsresistans och stabil elektrisk anslutning krävs.

Tekniska data (sammanfattning)

• Typ: Boltmonterad strip-säkring (Bolt Down Fuse / Strip Fuse)
• Mått: 42 x 12 mm
• Nominal spänning: upp till 32 V
• Märkström: 40 A (produktenamn anger 40 A)
• Boltavstånd/hålavstånd: 30 mm (anges i produkttext) / alternativt 40 mm nämns i tekniska tabeller — var uppmärksam på att kontrollera hålavstånd mot monteringspunkt före installation
• Håldiameter: Ø 6 mm (M6)
• Automatisk återinkoppling: Nej (enkelanvänds-säkring, kräver utbyte vid utlöst)

Kommentarer om kompatibilitet och montering

• Kontrollera fysiska mått — särskilt hålavstånd (30 mm vs. 40 mm förekommer i de levererade uppgifterna). Matcha med befintliga monteringsblock eller använd lämpliga distansbrickor/adapterplattor för korrekt passform.
• Anslutningar bör dras åt med lämplig moment för M6-anslutning för att säkerställa låg övergångsresistans och undvika uppvärmning under drift.
• Eftersom produkten levereras som enskild komponent (och inte automatiskt), ska utbyte ske efter kortslutningshändelse; behåll reserv i rätt strömklass för det aktuella kretsen.

Identifikation

• Varumärke: JMP — angivet MPN 149.00.49.
• GTIN: 4043981409383 — kan användas för lagersökning och säker identifiering vid beställning.

Säkerhet och drift

• Använd endast säkringen vid den specificerade spänningen (upp till 32 V) och strömstyrkan för att uppnå korrekt skydd.
• Vid upprepade utlöst eller ovanlig uppvärmning ska installationen inspekteras för felkällor innan ny säkring monteras.

Om det behövs ytterligare tekniska ritningar eller exakt bekräftelse av hålavstånd för din specifika monteringssituation kan MPN (149.00.49) och GTIN (4043981409383) användas för att hämta tillverkarens detaljerade dataark.
