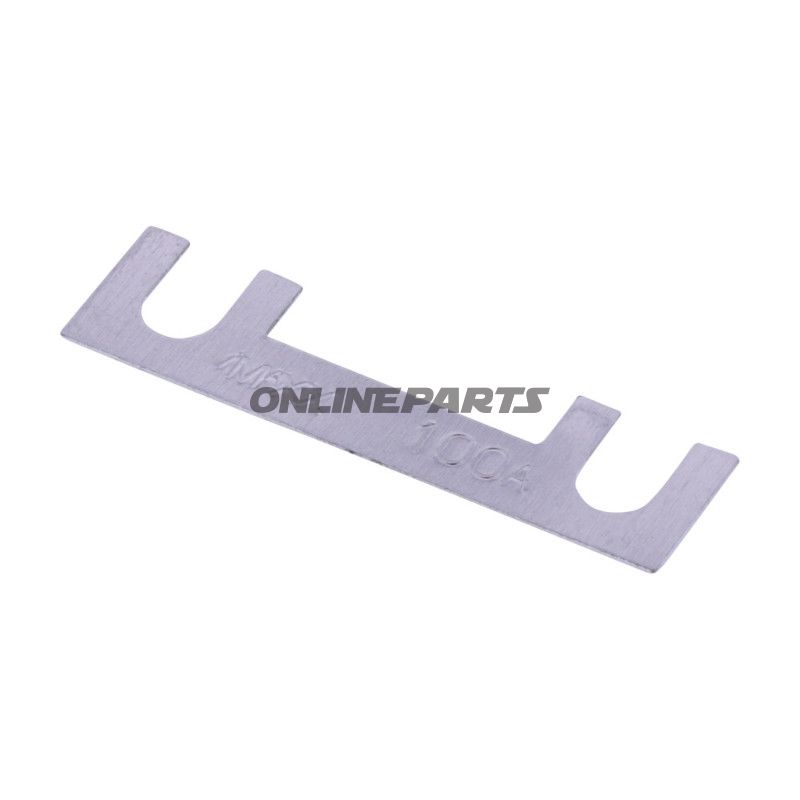

Säkring STREIF 100A JMP Förpackning med 5 st. Alternativ: 1490079

Säkring, bolt-on strip till 100 A skydd i 12–32 V-system

Denna produkt är en STREIF bolt-on strip-säkring från JMP (MPN: 149.00.55, GTIN: 4043981409437), avsedd för säkring av elektriska kretsar i lågvånsystem typiskt förekommande på motorcyklar, ATV:s och småfordon. Paketet levereras med fem identiska enheter. Alternativ referens: 1490079.

Funktion och användning

Strip-säkringen fungerar som en bolt-on (bolt ned) säkring där en ledande metallremsa bryter kretsen vid översteg av angiven ström (här 100 A). Den monteras mellan två bultar i en säkringspanel eller en säkringsblock, där säkringen fysiskt håller anslutningen tills den smälter vid överström. Konstruktionen är lämplig för applikationer där man önskar tydlig visuell kontroll och enkel utbyte utan krav på inbyggda automatik- eller omkopplingsfunktioner.

Tekniska egenskaper

• Typ: Bolt down fuse / strip fuse (bolt-on strip-säkring)
• Ström: 100 A
• Spänning: Upp till 32 V (lämplig för 12–32 V-system)
• Dimensioner: 41 x 11 mm
• Bult-avstånd (hålavstånd): 30 mm
• Håldiameter: 5,5 mm (bolt/gänga Ø: M5 rekommenderas)
• Material: Zinkbelagd metallremsa
• Automatisk återställning: Nej (engångs smältsäkring)

Materialval och egenskaper

Säkringsremsan är tillverkad av zinkbelagd metall. Zinkbeläggningen ger korrosionsskydd i utsatta miljöer, vilket är relevant på fordon där vibrationer, fukt och förorening kan påskynda materialangrepp. Metallremsan är dimensionerad för kontrollerad smältning vid överström; materialvalet säkerställer god elektrisk ledningsförmåga och mekanisk stabilitet vid korrekt monterad bultförbindelse. Observera att detta är en icke-återställbar säkring — vid utlöst säkring ska elementet bytas ut.

Kompatibilitet och montering

Strip-säkringen monteras med två bultar i en säkringshållare eller direkt på ett plant monteringspanel med 30 mm hålavstånd och 5,5 mm hål (M5-bultar/gängor rekommenderas för fäste). Dimensionerna (41 x 11 mm) och den mekaniska utformningen gör att den passar i standard bolt-on säkringsplattor som följer normen DIN 72581-2. Använd den i 12–32 V elektriska kretsar där 100 A är önskad skyddsvärde.

Säkerhet och användningstips

• Kontrollera att bultar, brickor och muttrar är korrosionsskyddade och tillräckligt åtdragna för att säkerställa låg övergångsresistans.
• Välj rätt strömstyrka i relation till ledningsdimension och belastare; en 100 A strip-säkring måste matcha lednings- och komponentkapacitet.
• Eftersom elementet är icke-återställbart, ska utlöst säkring alltid bytas ut mot samma typ och märkning (JMP MPN 149.00.55) för att behålla exakt skydd och passform.

Produktidentifiering

Tillverkare/märke: JMP. MPN (leverantörnummmer): 149.00.55. GTIN (EAN): 4043981409437. Dessa identificatorer används för att säkerställa korrekt utbyte och kompatibilitet vid beställning och bifogade reservdelar.

Noteringar

Produktens tekniska data följer DIN 72581-2 för strip-/bolt-on säkringar. Paketet innehåller fem separata säkringsremsor av samma typ. Om behov finns av annan strömstyrka eller en återställbar lösning, bör en annan typ av säkring väljas.
