SÄKRING MIDI (ATO) 7.5A JMP BR 50ST ST

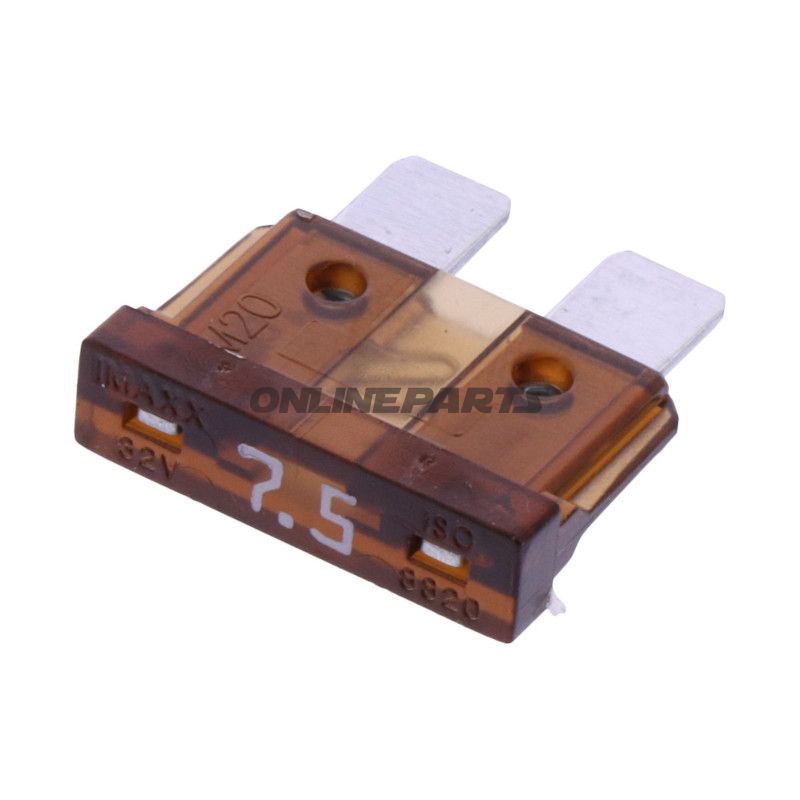

MIDI (ATO) flat-säkring 7,5 A för 12–32 V-system

Produkt: JMP MIDI (ATO) flat-säkring, driftström 7,5 ampere. Material- och dimensioneringsuppgifter finns nedan. Identifikation: GTIN 4043981451498, tillverkaren varukod (MPN) 149.02.20.

Denna MIDI (ofta kallad ATO) kontakt-säkring är avsedd att säkra elektriska kretsar i motorcyklar, scootrar och liknande fordon med 12–32 V-anläggning. Säkringen bryter strömmen vid överström för att skydda ledningsnät, lampor, styrenheter och andra komponenter mot termisk skada. Den är utformad som en standard "blade fuse" i MIDI-storlek, som passar till vanliga MIDI-innehållsfästen.

• Funktion: Mekanisk smältsäkring med metallisk smälttråd. Vid överström smälter tråden och öppnar kretsen utan elektronisk återställning.
• Tilldelad ström: 7,5 A nominellt. Beräknad för tillämpningar där belastningen normalt ligger under denna gräns, och där kortslutningsskydd önskas vid överskridande.
• Spänningsklass: Upp till 32 V DC, vilket täcker standard 12 V och 24 V fordonsystem samt enstaka applikationer upp till 32 V.
• Fysisk storlek: MIDI (ATO-standard), cirka 19,1 x 18,5 mm, utförd som plug-in bladkontakt, kompatibel med standard MIDI-innehåll.

Materialval och egenskaper

Huset är tillverkat i transparent eller halvtransparent plast, vilket gör det möjligt att visuellt kontrollera smälttrådens tillstånd via mätpunkter i huset. Bladkontakterna är metallbelagda för att säkerställa stabil elektrisk kontakt och motverka korrosion. Konstruktionen följer gängse standardkrav för denna säkringstyp, inklusive mekaniska toleranser och isolationsmaterial som är lämpliga för fordonsmiljöer med vibration och temperatursvängningar.

Standarder och överensstämmelse

• Överensstämmer med relevanta standarder för flat-säkringar som DIN ISO 8820-3, JASO D612 och SAE J1284.
• Design och märkning följer JMP:s produktidentifikation (MPN 149.02.20) och GTIN 4043981451498, vilket underlättar spårning och kompatibilitetskontroll i reservdelslistor.

Användning och kompatibilitet

Säkringen passar i standard MIDI-innehåll och i befintliga elektriska installationer där ATO/MIDI-blad-säkringar används. Den lämpar sig för kretsar som strålkastare, kontrollenheter, mindre motorer, värmeelement och elektronik med nominella strömkrav omkring 7,5 A. För korrekt funktion välj alltid säkringstyp och -storlek utifrån tillverkarens specifikationer för den aktuella kretsen.

Praktiska anmärkningar för installatören

• Visuell kontroll via husets genomskinliga delar kan bekräfta utlösta säkringen utan borttagning.
• När säkringen byts bör både hållaren och ledningsförbindelserna kontrolleras för korrosion eller lösa anslutningar, eftersom dålig kontakt kan ge lokal uppvärmning och felindikatorer.
• Använd alltid rätt amperevärde (7,5 A här) för att undvika otillräckligt eller för kraftig skydd av kretsen.

Tekniska data (urval)

Varumärket JMP framgår av produktbenämningen och MPN 149.02.20 ger entydig referens vid sökning i delar- och reservdelsdatabaser. GTIN 4043981451498 kan användas vid inköp och lagerstyrning.
