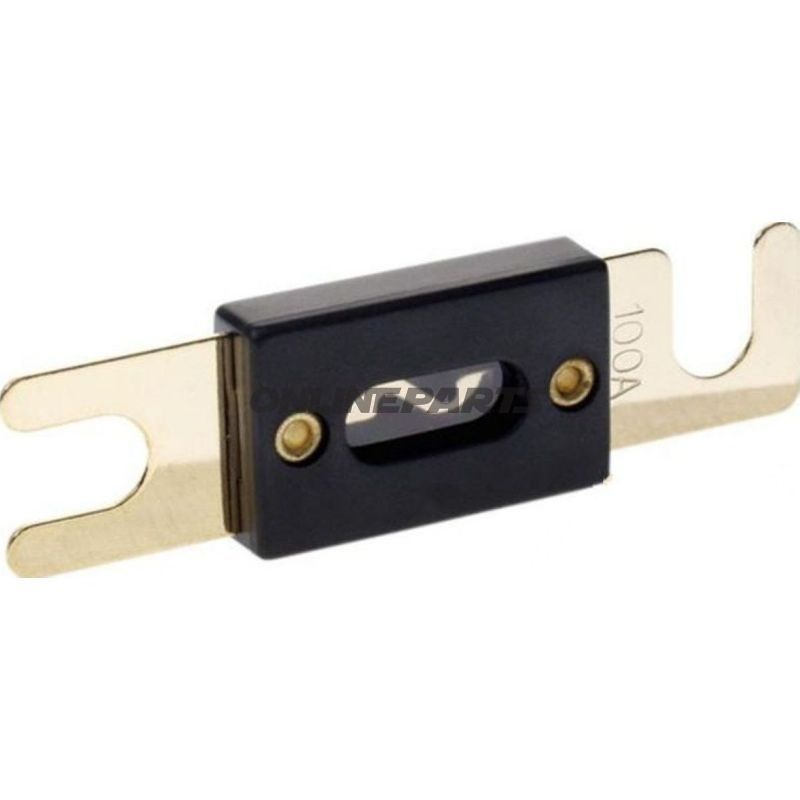

Säkring ANL 100 A (bolt-down) till bil-/motorcykelanläggning
Produkt: ACV ANL-säkring, guldig finish. Denna säkring är avsedd för skydd av högströmskretsar i fordon, t.ex. huvudströmförsörjning, batteriskydd eller till förstärkarkrets.
Funktion
- ANL-säkringen fungerar som en bolt-down (skruvmonterad) smältsäkring som bryter strömmen vid överbelastning eller kortslutning för att skydda kablar och komponenter.
- Designad för att kontinuerligt öppna kretsen vid en strömöverbelastning omkring 100 A, utan automatisk återlåsning.
Material och utförande
- Utförandet är angivet som "Gold series" — metalldelar är guldbelagda eller har guldfärgad yta, vilket främst har estetiskt värde och kan ge god elektrisk kontakt samt motståndskraft mot korrosion jämfört med obehandlade metaller.
- Anslutningspunkter är beräknade för fastmontering (bolt down) med dimensioner och håldiameter lämpliga för standardbultar, vilket säkerställer mekanisk och elektrisk stabil anslutning i vibrationsutsatta miljöer.
Tekniska data
- Typ: ANL, Bolt Down Fuse
- Strömstyrka: 100 A
- Märkspänning: 60 V
- Yttre mått: 82 x 20 mm
- Håldistans: 61 mm
- Håldiameter: 8,8 mm
- Automatisk återlåsning: Nej
Kompatibilitet och användning
- Lämplig för installation i säkringhållare eller monteringsbeslag utformade för ANL/bolt-down-säkringar.
- Används vanligtvis i bil- och motorcykelinstallationer för skydd av batterikablar, huvudströmslinjer och ljudanläggningar där höga strömmar kan förekomma.
- Kontrollera håltagning (61 mm) och håldiameter (8,8 mm) i befintlig hållare före montering för att säkerställa korrekt passform.
Praktiska anteckningar
- Montering kräver lämplig bult och mutter/fästanordning – se till korrekt moment och god elektrisk kontakt utan lösa anslutningar.
- Vid byte av ANL-säkringar ska du säkerställa att ersättningssäkringen har samma karakteristik (100 A, ANL-typ) för att upprätthålla korrekt skydd.
Produktidentifikation
- Varumärke: ACV — tillverkaren anger serien som en del av deras ANL-sortiment.
- MPN: 194.05.07 — används för entydig identifiering vid beställning eller vid sökning i reservdel databaser.
- GTIN: 4026724711653 — global varukod för lagerhantering och skanning.
Om du har specifika krav på hållare eller bultstorlek i ditt system, jämför de angivna måtten (82 x 20 mm, håltagning 61 mm, håldiameter 8,8 mm) med ditt befintliga monteringspunkt före montering.
