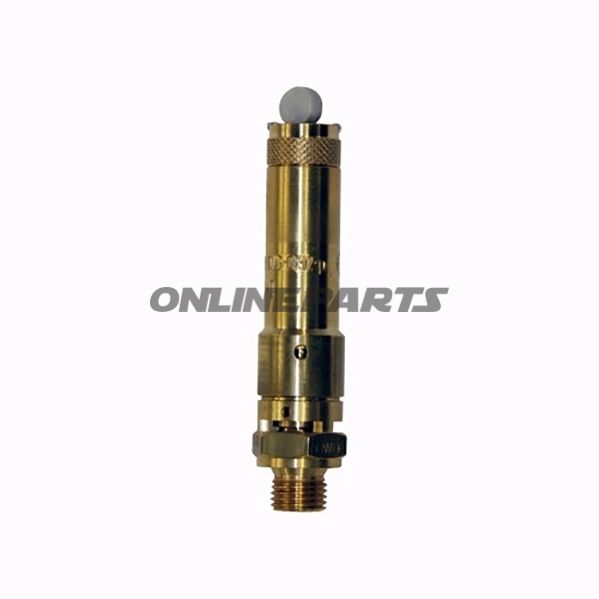

SÄKERHETSVENTIL R1/4 16 BAR

Säkerhetsventil R1/4 (DN 8) för tryckluft och icke-farliga gaser, 16 bar

Produkt: Säkerhetsventil från EWO (MPN: 656.39.10, GTIN: 4030875003918). Denna fullflödes-säkerhetsventil i storlek DN 8 är avsedd för utlopp av tryckluft och andra icke-farliga, icke-brännbara gaser. Den är inte avsedd för vätskor eller ånga.

Funktion

Säkerhetsventilen fungerar som en tryckbegränsare och öppnar helt vid angivet reaktionstryck för att leda överskottsgasen bort från systemet. Ventilen är konstruerad som fullflödesventil, vilket innebär att spindeln lyfts till en position där genomströmningen tillåts utan väsentlig begränsning, så att trycket snabbt kan reduceras till en säker nivå. Användningen är typisk i tryckluftssystem, kompressorinstallationer och anläggningar där fri avlastning av gas är möjlig.

Materialval och egenskaper

• Kropp: Messing — ger god korrosionsbeständighet i vanliga industriella miljöer och god mekanisk styrka vid driftstryck.
• Kompressionsfjäder: Rostfritt stål — valt för lång livslängd och motstånd mot trötthet vid cyklisk belastning.
• Försegling: Viton — en fluorelastomer med god motståndskraft mot olja, bränslen och höga temperaturer; lämplig för de beskrivna gaserna och driftstemperaturer.
• Gänga: G 1/4 (R1/4) — standard rörgänga för enkel integration i befintliga fittings och unionsförbindelser.

Teknisk data

• Driftstryck: 0,3 – 50 bar (använd inom detta intervall)
• Responsstryck (startområde): ca. 15 – 20 bar
• Driftstemperatur: max. 180 °C
• Total längd: 87 mm
• Verktygsstorlek: 20 mm
• Material huvudkomponenter: mässing, rostfritt stål fjäder, Viton tätning

Kompatibilitet och användningsbegränsningar

Ventilen är avsedd för fri avlastning i installationer med tryckluft och icke-farliga, icke-brännbara gaser. Den får inte användas för vätskor eller ånga (vattendimma), då tätning och funktionsprincip inte är utformade för dessa medier. Kontrollera alltid att systemets maximala arbetstemperatur och mediets kemiska egenskaper är kompatibla med mässing och Viton. Rekommenderas för industriella tryckluftsystem, test- och serviceutrustning samt som säkerhetskomponent i kompressorinstallationer där avlastning kan ske fritt till atmosfären.

Montering och underhåll

• Monteras i G 1/4-gänga; använd lämplig tätning (t.ex. bricka eller PTFE-tape) för att säkerställa gastät anslutning.
• Undvik aggressiva tätningar eller material som kan angripa Viton eller mässing.
• Kontrollera regelbundet korrosion, läckor och korrekt anlösningstryck vid serviceintervaller. Byt fjäder eller tätning om slitage eller läckage observeras.
• Gängstorlek 20 mm används vid montering/demontering.

Identifikation

Denna produkt levereras av EWO och märks med tillverkarens varunummer MPN 656.39.10. GTIN 4030875003918 kan användas för lagerstyrning, orderhantering och teknisk dokumentation.

Anmärkning: Bedöm alltid den konkreta tillämpningen och miljöförhållandena före montering. Ventilen är konstruerad för säker gasutblåsning och ska installeras så att avblåsningen kan ske ofarligt i enlighet med gällande säkerhetsregler.
