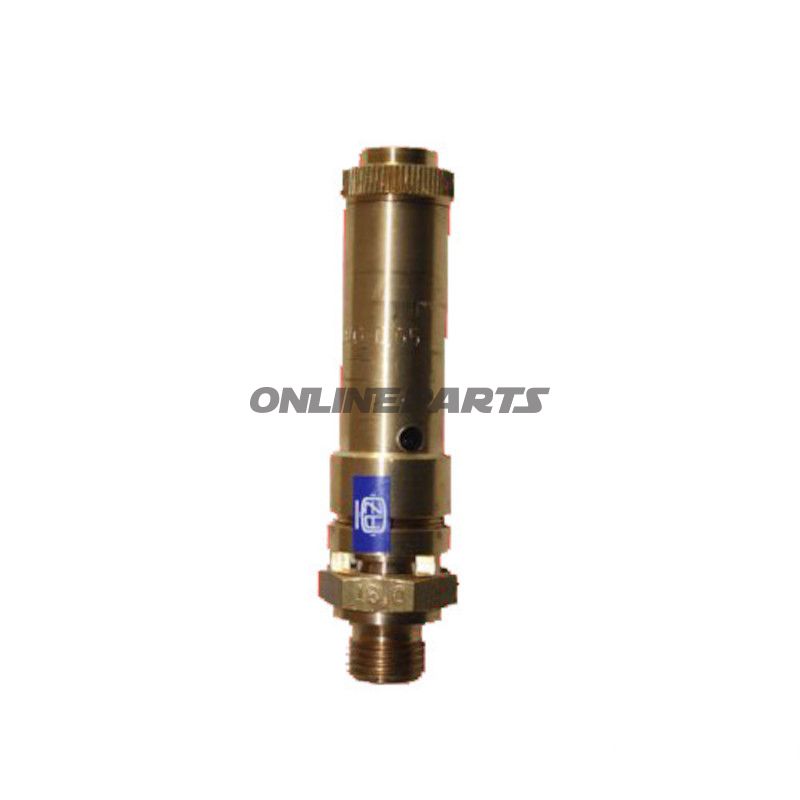

Säkerhetsventil 14 bar 45017

Säkerhetsventil för trykluft, full öppning — 14 bar (Blitz Rotary 656.41.00)

Produkt: Säkerhetsventil med full öppning avsedd för trykluft och icke-toxiska, icke-brännbara gaser. Tillverkaren är Blitz Rotary, artikelnummer (MPN) 656.41.00. (GTIN anges inte.)

Denna säkerhetsventil är konstruerad för att säkert frigöra övertryck i luftsystem och liknande applikationer där vätskor eller ånga inte förekommer. Ventilen arbetar med full öppning, vilket innebär att ventilöppningen uppnår fri genomströmning vid utlösningstrycket, vilket reducerar tryckuppbyggnadstid och minskar risken för upprepade övertryckssituationer.

• Användningsområde: Trykluftsystem och system med icke-toxiska, icke-brännbara gaser. Ej lämplig för vätskor eller ånga.
• Inställt responstryck: 14 bar (angivet responstryck).
• Driftstrycksområde: 0,3–50 bar (ventilen kan användas inom detta intervall, men utlösning sker vid den deklarerade responstryckvärdet).
• Driftstemperatur: Max. 200 °C.

Materialval och tätning

Ventilhuset är tillverkat i mässing, vilket ger god korrosionsbeständighet i vanliga atmosfäriska- och pneumatiska miljöer samt god maskinbearbetbarhet vid tillverkning och service. Tryckfjädern är av rostfritt stål, vald för bibehållen fjäderkarakteristik och motstånd mot trötthet och korrosion. Tätningsmaterialet är Viton, som hanterar oljehaltiga medier och högre temperaturer bättre än standardelastomerer — dock bör det noteras att ventilen inte är certifierad för användning med vätskor eller ånga i denna konfiguration.

Gänga och dimensioner

• Gänga: G 1/4 (British Standard Pipe Parallel).
• Bredd över ytor: 20 mm (nyckelvidd).
• Total längd: 73 mm.

Funktionella egenskaper och tekniska överväganden

• Full öppning-konstruktion säkerställer snabb och hög genomströmning vid utlösning, vilket minskar tryckuppbyggnadstid och belastning på systemet efter öppning.
• Rostfritt stålfjäder förlänger livslängd under skiftande tryckförhållanden och minskar risk för fjäderkorrosion i fuktiga miljöer.
• Viton-tätningen ger god kemisk och termisk motståndskraft, men påverkar inte ventilen som lämplig för vätskor eller ånga — använd endast för gasformiga medier som angivet.
• G 1/4-gängens kompakta storlek gör ventilen lämplig för små kompressortankar, filterhus och pneumatiska komponenter där plats och standardanslutning är avgörande.

Monterings- och säkerhetssanvisningar

• Säkerställ korrekt åtdragning med lämpligt moment på nyckelvidden 20 mm för att undvika skada på gängor och tätningar.
• Kontrollera att mediet är luft eller en icke-toxiskt, icke-brännbart gas; avråd från användning för vätskor och ånga för att undvika funktionsfel och fara.
• Vid service ska Viton-tätningen och fjäderns skick inspekteras och bytas vid synliga tecken på slitage, deformation eller förlust av elasticitet.
• Följ lokala föreskrifter för avledning av utsläppt gas och säkerhetsavstånd vid provning av utlösningsfunktionen.

Identifiering: Blitz Rotary MPN 656.41.00. GTIN är ej upplyst i produktdata.

Produktbeskrivningen här är riktad till mekaniker och erfarna motorcykelentusiaster som har behov av exakta uppgifter om funktion, material och dimensioner vid val och underhåll av säkerhetsventiler i pneumatiska system.
