Säkerhetsring JMP 5500 GB/T894.1-1986 16

Säkerhetsring för yttre axel, JMP 5500 GB/T894.1-1986, 16 mm

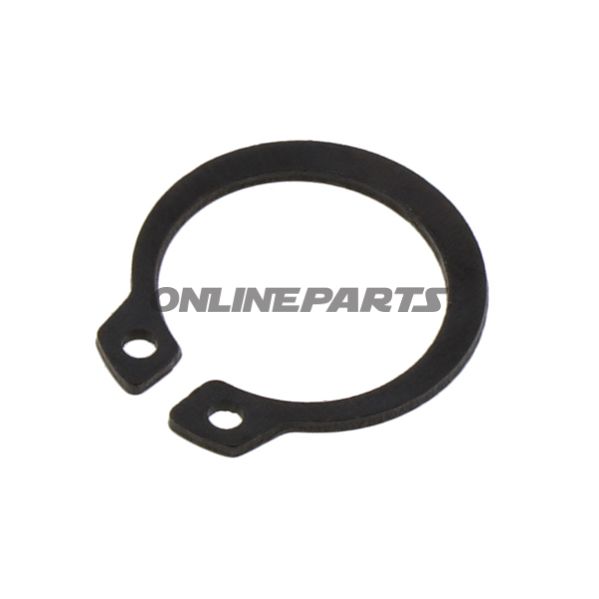

Produkt: Säkerhetsring (circlip) från JMP för montering på yttre axel med 16 mm diameter. I tekniska sammanhang känd denna typ också som en extern säkerhetsring enligt standard GB/T894.1-1986.

Funktion

• Säkerhetsringen håller axelkomponenter axials och förhindrar oavsiktlig rörelse av flänsar, kugghjul eller distanser på en axel.
• Den är avsedd för extern montering runt en axel (yttre circlip), där ringen sitter i ett avgränsningsspår på axeln.
• Designen ger en snabb, mekanisk låsning utan användning av lim eller svetsning och möjliggör demontering vid service.

Material och egenskaper

• JMP använder vanligtvis fjädermaterial till säkerhetsringar för att uppnå den nödvändiga fjädringskraften och motstånd mot plastisk deformation. Materialvalet säkerställer att ringen behåller fjädringskraft vid upprepad montering/demontering.
• Ytbehandling kan vara zink- eller fosfateringsliknande för att minska korrosion, beroende på JMP:s produktionsserie. Detta påverkar motståndskraften i våta eller salta miljöer.
• Dimensioneringen (16 mm) avser axeldiametern ringen är avsedd för; ringen är tillverkad för att passa exakt i motsvarande spår i axeln enligt standardens toleranser.

Teknisk information och kompatibilitet

• Standard: GB/T894.1-1986 — ringens geometri och toleranser följer denna standard för extern säkerhetsring.
• Storlek: 16 mm — för yttre axel med 16 mm diameter (se till att spårbredd och -diameter på axeln överensstämmer med standardens krav vid montering).
• MPN: 652.50.16 — tillverkaren varunummer (JMP) används för entydig identifikation vid beställning eller reservdelsuppslag.
• Varumärke: JMP — anger tillverkarens produktsserie och kvalitetsnivå; JMP-produktbeteckningen B-055-16000-0 framgår i JMP:s delenöversikter och kan vara användbar vid jämförelse med originaldelar.

Användningsområden

• Används i motorcykelsammanhang för att hålla komponenter på axlar, exempelvis i växellådor, kopplingsaxlar eller navmonteringar, där en extern circlip anges i teknisk ritning eller reservdelsslista.
• Lämplig för verkstäder och mekaniker som byter ut eller servar axelmonterade komponenter och behöver en exakt, återanvändbar mekanisk låsning.

Montering och underhåll

• Monteras med lämplig circlip-tång för extern säkerhetsring; undvik användning av skruvmejsel, som kan deformera ändarna eller öka risken för brott.
• Kontrollera spåret och axeln för slitage eller deformation före återmontering. Byt ut ringen om fjädringskraften är nedsatt eller om det ses korrosion eller sprickor.

Identifiering

• Varenamn: Säkerhetsring JMP 5500 GB/T894.1-1986 16
• Tillverkare (varumärke): JMP — ofta angivet tillsammans med originalreservdelsnummer B-055-16000-0 i dellistor.
• MPN: 652.50.16
• GTIN: Inte angivet

Sammanfattningsvis är detta en standard extern säkerhetsring från JMP till 16 mm axlar och specificerad enligt GB/T894.1-1986. Produktens MPN (652.50.16) och JMP-varumärke gör det enkelt att hitta korrekt information i reservdelslistor och tekniska dokument.
