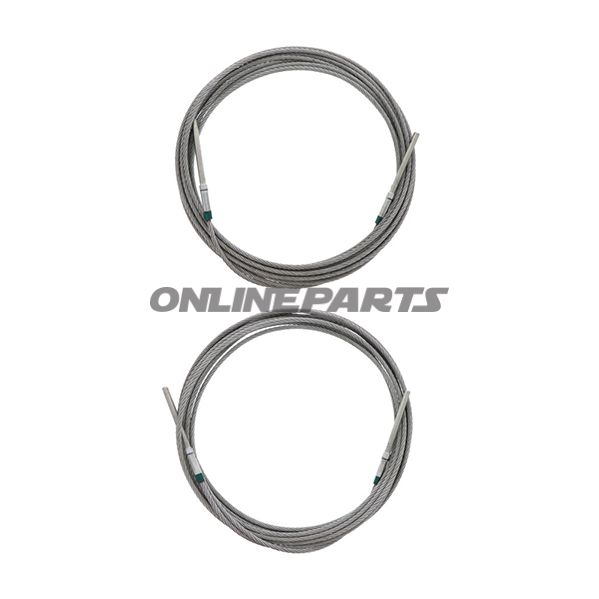

Styrekabel (styrkabel) till lyftaxel — Nussbaum SPL 4000, 4 m lyft

Produktöversikt: Detta är ett styrekabel för Nussbaum SPL 4000-lyftaxel, beräknat för 4 meters lyfthöjd. Den ursprungliga tillverkarens beteckning (MPN) är 652.08.31, och produkten marknadsförs av Nussbaum. GTIN är inte angivet för denna vara.

Funktion och användning: Styrekabeln styr rörelsen i lyftaxeln och överför den mekaniska kraften mellan motor/aktuator och lyftarmar. Den är tillverkad för att fungera som det interna drag- eller styrande elementet i en 4 meters axel, där korrekt längd och diameter säkerställer exakt styrning och säker lyftning. I praktiken krävs två kablar per lyftbänk/scen (två kablar per steg) för att säkerställa symmetrisk kraftöverföring och stabil drift.

Material och konstruktion: Kabelkärnan är utförd i stål, valt för sin dragstyrka och slitstyrka under upprepade belastningscykler. Diametern är 8 mm, vilket är en vanlig dimension i denna typ av lyftsystemer, och kabelns längd anges till 12,35 m (sammanlagt kabelmått), vilket är nödvändigt för installation i en 4 m lyftaxel. Det finns en gängad avslutning på 180 mm, beräknad för montering i de tillhörande fästen eller justerbara ändstycken. Beskrivningen anger "valnöt" (Nussbaum originaldel) som referens till tillverkarens produktserie, inte ett trämaterial i kabeln.

• Tillverkare: Nussbaum
• MPN: 652.08.31
• GTIN: Inte angivet
• Material: Stål
• Yttre diameter: 8 mm
• Samlad kabel längd: 12,35 m
• Gänglängd/ändar: 180 mm
• Användning: För 4 meters lyftaxel (SPL 4000)
• Antal per installation: 2 kablar rekommenderas per lyftaxel/steg

Kompatibilitet och installation: Beskrivningen och MPN pekar på original Nussbaum-tillbehör till SPL 4000-serien. Vid byte bör mekanikern kontrollera mått (diameter, total kabel längd och gänglängd) samt de specifika fästenna på lyftaxeln för att säkerställa korrekt passform och spänning. Installation kräver vanligtvis tillgång till kabeländarna och korrekt fastspänning av gängändarna i justerbara terminaler; följ monteringsanvisningen från Nussbaum eller teknisk dokumentation för lyftaxeln.

Tekniska fördelar och anteckningar: Stålstrukturen ger förväntad motståndskraft mot trötthet och mekaniskt slitage vid upprepad lyft. Den angivna gänglängden (180 mm) gör det möjligt att justera spänning eller utföra efterspänning under montering. Att produkten är angiven som originalt Nussbaum-utrustning (MPN 652.08.31) innebär att dimensioner och ändfästen är utformade för att matcha tillverkarnas krav för SPL 4000-axeln.

Kontrollpunkter före beställning:

• Bekräfta att lyftaxeln är en SPL 4000 med 4 m lyfthöjd.
• Mät befintlig kabels diameter, sammanlagd längd och gänglängd för att säkerställa passform.
• Bekräfta antalet kablar som krävs för din modell (vanligtvis 2 per axel/steg).
• Fråga efter dokumentation eller ritningar från Nussbaum om osäkerhet råder om ändfäste eller beslag.

Om du behöver ytterligare tekniska data (t.ex. brottstyrka, materialanalys eller ritningar av ändfästen), kan det vara nödvändigt att kontakta Nussbaum direkt med uppgift om MPN 652.08.31.
