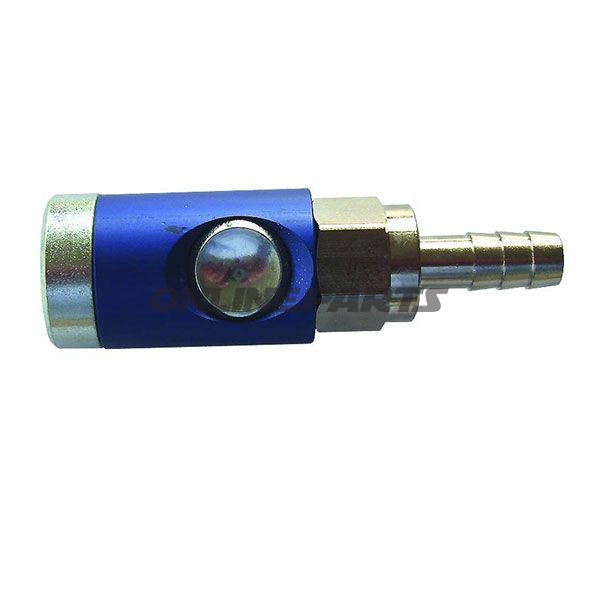

Säkerhetskoppling LW 9 mm knapp Upplåsning

Säkerhetskoppling LW 9 mm — tryckknappstyrd utlåsning för tryckluft

Produktoverblik: Denna trycklufts-säkerhetskoppling från EWO (modell MPN 656.52.38, GTIN 4030875149500) är en tvåstegs, tryckknappstyrd koppling med 9 mm nopplöspatial r beräknad för säkra till- och frakopplingar i pneumatiska system. Konstruktionen följer ISO 4414-säkerhetskrav och är utvecklad för applikationer där kontrollerad utlopp och säker borttagning av plug-in noppl är nödvändig.

Funktion och arbetsprincip:

• Steg 1 — Utlopp: Vid första tryck på tryckknappen öppnas en kanal som utlufter återstående tryck i anslutningen, medan plug-in nopplen förblir mekaniskt fast i höljet. Detta reducerar risken för kraftigt luftsläpp vid avkoppling.
• Steg 2 — Utlåsning: Ett efterföljande tryck på knappen frigör låsmekanismen, så nopplen kan dras ut säkert utan resttryck i systemet.

Materialval och egenskaper:

• Kopplingshölje: Extruderat/alu minium — ger låg vikt och god korrosionsbeständighet i förhållande till standardlegeringar.
• Tryckknapp, ventil och husring: Härdat och galvaniserat stål — valt för slidtålighet och motståndskraft mot mekanisk belastning och erosion från luftburna partiklar.
• O-ringar och inre tätningskomponenter (typisk NBR eller motsvarande): Anpassade till driftstemperaturområdet och luftapplikationer.

Tekniska data:

• Max. drifttryck: 12 bar
• Temperaturområde: -20 °C till +70 °C
• Nominell diameter/boring: ca. 7,2 / 7,4 mm (för 9 mm nopplegeometri)
• Flödeskapacitet: ca. 1.800 l/min

Kompatibilitet och användningsområden:

• Designad för pneumatiska system med standard 9 mm plug-in noppl. Lämplig för verkstäder, industriella pneumatiska kretsar och mobila tillämpningar där säker frånkoppling krävs.
• Kan ingå i rör- och slanginstallationer där maximalt driftstryck och temperaturbegränsningar följs.

Säkerhet och underhåll:

• Uppfyller ISO 4414‑krav vid korrekt installation och användning.
• Vid regelbundet bruk rekommenderas visuell kontroll av hölje och låsmekanism samt kontroll av tätningselement för slitage eller deformation. Byt ut sliten tätning förlänger livslängden och säkerställer täthet.
• Undvik aggressiva rengöringsmedel och kemikalier på galvaniserade stålytor för att behålla korrosionsskyddet.

Identifiering: Produkten är tillverkad av EWO och märkt med MPN 656.52.38 och GTIN 4030875149500, vilket gör det möjligt att verifiera komponentens specifikationer och spårbarhet i teknisk dokumentation och reservdelsstyrning.

Anbefaling till montörer: Kontrollera att anslutningsnippelns geometri och slangdiameter matchar kopplingen. Montera med lämplig moment och säkerställ att systemet är frånkopplat/avluftat före första demontering. Vid tvivel om kompatibilitet, mät nopplens yttre diameter och flödeskrav mot angivna värden.
