Säkerhetskoppling LW 6 mm knapp Upplåsning

Säkerhetskoppling LW 6 mm (tryckknappslåsning) för tryckluft

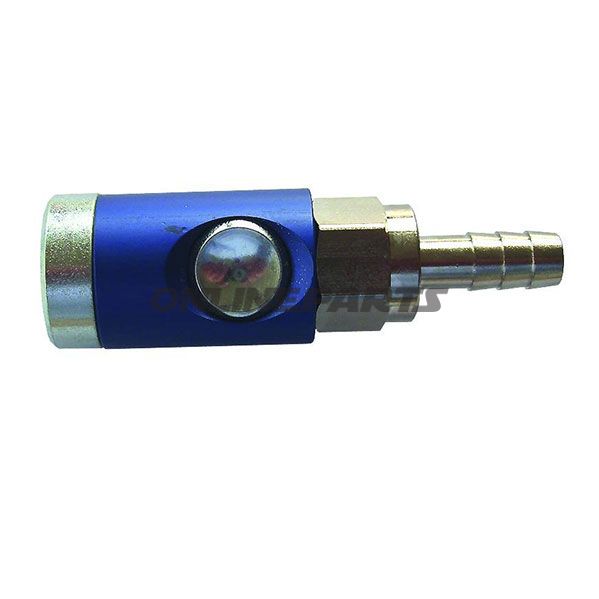

Produkt: Säkerhetskoppling LW 6 mm med tryckknappslåsning från EWO. MPN: 656.52.12. GTIN: 4030875149494.

Denna säkerhetskoppling är avsedd för trycklufts­system där kontrollerad koppling och säker långtidsutlopp är nödvändigt. Konstruktionen tillåter en tvådelad kopplingsprocedure: först en avluftnings åtgärd som reducerar trycket, och därefter en egentlig frigörelse av plug-in-nippeln, vilket minimerar risken för kraftiga luftutsläpp och eventuella rörliga delar som kan bli farliga vid plötslig koppling.

• Funktion:
  • Steg 1 — Avluftning: Ett enda tryck på tryckknappen utjämnar trycket i kopplingen, medan stiftet förblir fastsatt i röränden.
  • Steg 2 — Lås upp och koppling: Ett efterföljande tryck frigör plug-in-nippeln, som därefter kan tas ut säkert.
• Användning: Lämlig för verkstäder, kompressoranläggningar och mobila tryckluftsinstallationer där säker och kontrollerad koppling krävs i enlighet med gällande säkerhetsstandarder.

Material och utförande:

• Kopplingshylsa tillverkad i aluminium för låg vikt och god korrosionsbeständighet.
• Tryckknapp, ventil och husring i härdat och galvaniserat stål för ökad mekanisk slitagehållbarhet och motstånd mot korrosion i industriella miljöer.
• Materialvalet kombinerar låg vikt och hållbarhet, vilket ger en praktisk och robust koppling för upprepad anslutning och frånkoppling.

Tekniska data:

• Maximalt driftstryck: 12 bar.
• Temperaturområde: -20 °C till +70 °C.
• Nominell diameter (invändig): ca. 7,2–7,4 mm.
• Flödeskapacitet: cirka 1.800 l/min vid relevant differenstryck.
• Uppfyller säkerhetskrav enligt ISO 4414.

Kompatibilitet och montering:

• Utformad som en standard LW-koppling med slang-/nipptilkoppning Ø 6 mm; kontrollera dimensioner mot befintliga slangar och nippar innan montering.
• Kan anpassas till befintliga trycklufts­system som använder motsvarande snabbkopplingar; se till att systemets maximala tryck inte överstiger 12 bar.

Säkerhets- och underhållsnoter:

• Följ den tvåstegiga kopplingsproceduren för att undvika okontrollerat luftsläpp.
• Undersök ytorna för korrosion eller slitage regelbundet; byt ut komponenter om tätningsytor eller låsmekanismer visar tecken på skada.
• Se till att nippen och röränden är rena för smuts och partiklar som kan hindra korrekt försegling eller låsning.

Produkten marknadsförs av EWO och är identifierad med MPN 656.52.12 och GTIN 4030875149494. Kombinationen av aluminiumhylsa och härdat/galvaniserat stålelement säkerställer en praktisk balans mellan vikt, hållbarhet och motstånd i typiska trycklufts­miljöer.
