Säkerhetskoppling LW 13 mm knapp Upplåsning

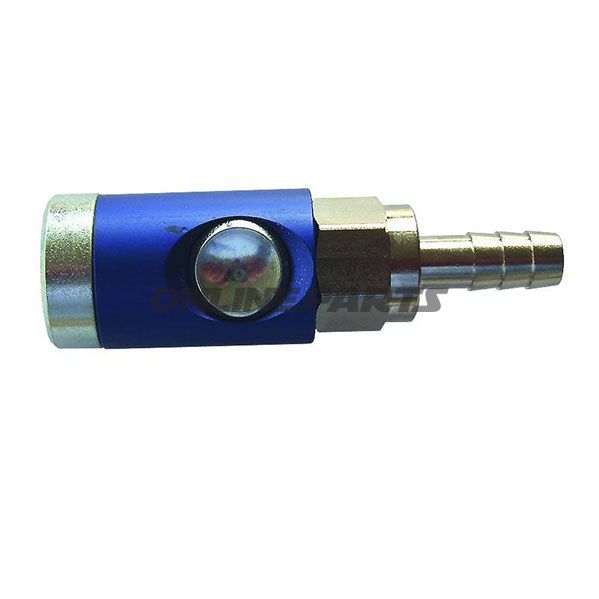

Säkerhetskoppling, tryckknappslösning för tryckluft (Ø 13 mm) — EWO

Typ och användning: Denna säkerhetskoppling från EWO (GTIN: 4030875149517, MPN: 656.52.53) är avsedd för tryckluftssystem där säker och kontrollerad avkoppling krävs. Den är utformad för stegvis urluftning och därefter säker avkoppling av plug-in-nippel vid en enkel- och dubbeltryckning på tryckknappen, vilket minimerar risken för okontrollerad luftläckage och skador på personal och system.

Funktion och reglering:

• Steg 1 — Urluftning: Vid första aktivering av tryckknappen släpps trycket i kopplingen, medan plug-in-nippeln förblir mekaniskt fäst i hylsan. Detta tillåter trycket att avta säkert utan att nippeln frigives.
• Steg 2 — Avkoppling: Vid en följande aktivering av tryckknappen låses nippeln upp och kan säkert avlägsnas. Denna sekventiella funktion minskar risken för oavsiktlig avkoppling under tryck.

Materialval och konstruktion:

• Kopplingshylsa i aluminium — ger låg vikt och korrosionsbeständighet i normal klimatanvändning.
• Tryckknapp, ventil och husring i härdat och galvaniserat stål — valt för styrka och slitstabilitet i kontaktområden samt bättre motstånd mot mekanisk påverkan.
• Designad i enlighet med ISO 4414 för pneumatiska säkerhetskrav.

Tekniska data och driftförutsättningar:

• Högsta drifttryck: 12 bar.
• Temperaturområde: -20 °C till +70 °C.
• Nominal diameter (borr-/nippelpassning): ca. 7,2 / 7,4 mm (passar till standard plug-in-nippler för Ø 13 mm kopplingstyper).
• Flödeskapacitet: ca. 1.800 l/min vid rekommenderade förhållanden.

Kompatibilitet och användningsområden: Passar till pneumatiska system och slangar där plug-in-nippler används i storleksordningen för 13 mm kopplingar. Används typiskt i verkstäder, industrimaskiner och mobila kompressorsystem där säker hantering av tryckluft är nödvändig.

Säkerhet och underhåll:

• Följ ISO 4414 och lokala föreskrifter vid installation och användning.
• Inspektion: Kontrollera regelbundet tryckknapp och låsmekanik för slitage, korrosion eller blockering från smuts. Skadade eller kraftigt korroderade komponenter bör bytas ut.
• Vid montering: Se till korrekt slanganslutning och att nipplens typ matchar kopplingens nominella mål för att säkerställa tät och säker funktion.

Identifiering: Produkten är märkt av tillverkaren EWO och kan identifieras via GTIN 4030875149517 och MPN 656.52.53. Dessa uppgifter är relevanta vid beställning av reservdel eller vid sökning efter kompatibilitet i utrustningsdokument.

Obs: Uppgifterna om material, tryck- och temperaturgränser baseras på tillverkarens angivelser. Vid särskilda driftsförhållanden (extrema temperaturer, aggressiva medier eller frekvent cyklisk belastning) bör funktion och materialanpassning bedömas separat.
