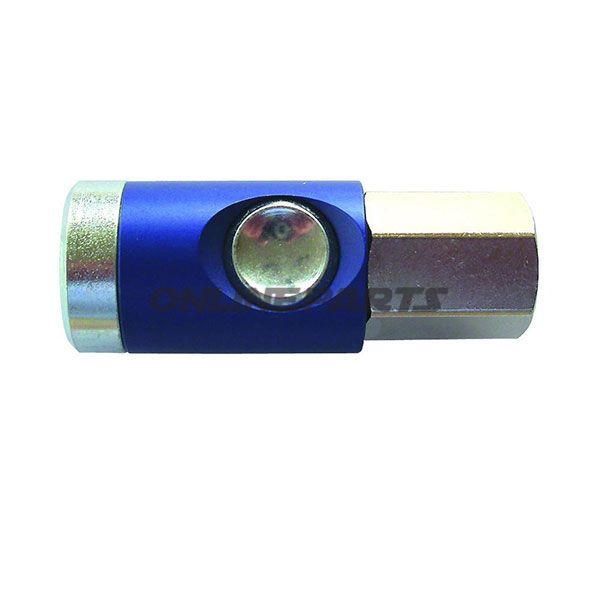

Säkerhetskoppling IG 1/2 tum knapp Upplåsning

Säkerhetskoppling G 1/2" (inre gänga) med tryckknapp-utlösning för tryckluft

Produktöversikt: Denna säkerhetskoppling från EWO (GTIN 4030875149555, MPN 656.52.04) är en invändning gängkoppling (G 1/2") designad för tryckluftssystem, där säker och kontrollerad koppling är nödvändig. Konstruktionen följer kraven i ISO 4414 för pneumatiska anslutningar och kombinerar material som valts för mekanisk styrka och korrosionsbeständighet.

• Funktion: Tvåstegskoppling via tryckknapp. Steg 1 — avluftning: Ett första tryck på knappen utjämnar trycket i kopplingen, medan nålen förblir fast i hylsan. Steg 2 — upplåsning: Ett till tryck frigör nålen så att den kan tas bort säkert utan plötslig utblåsning av tryckluft.
• Användning: Används i pneumatiska verkstadsinstallationer, industrimaskiner och andra system där person- och komponentskydd vid koppling är nödvändigt.

Material och uppbyggnad:

• Kopplingshylsa av aluminium — låg vikt med tillräcklig styrka för hantering och frekventa anslutningar/avkopplingar.
• Tryckknapp, ventilation och husring av stål, härdat och galvaniserat — ökad slit- och korrosionsbeständighet på de delar som utsätts för mekanisk belastning.
• Inre gänga G 1/2" (IG 1/2) för direkt montering i anslutningsstycken eller fittings.

Tekniska data:

• Maximalt driftstryck: 12 bar
• Temperaturområde: -20 °C till +70 °C
• Nominell invändig diameter: ca. 7,2–7,4 mm
• Flöde: ca. 1.800 l/min
• Säkerhetsstandard: Designad i överensstämmelse med ISO 4414

Fördelar i praktiken:

• Tvåstegs manövrering minskar risken för plötslig utblåsning vid koppling och skyddar både personal och komponenter.
• Kombinationen av aluminium och kromat/härdat stål ger en bra balans mellan vikt, hållbarhet och korrosionsskydd.
• Standard G 1/2" inre gänga gör det enkelt att integrera kopplingen i befintliga pneumatiska installationer.

Kompatibilitet och montering: Beräknad för pneumatiska system med G 1/2" anslutningssätt och de flesta standard plug-in nålar med nominell diameter cirka 7,2–7,4 mm. Vid montering ska korrekt tätning mot aktuell material användas (t.ex. lämpligt tätningsmedel eller O-rings om så krävs) och systemets maximala driftstryck och temperaturgränser följas.

Identifiering: Produkten marknadsförs av EWO och kan identifieras med MPN 656.52.04 och GTIN 4030875149555. Dessa nummer används för att säkerställa korrekt reservdel- eller underhållsbeställning och för att matcha komponenten med systemdokumentationen.

Anmärkningar till användaren: Följ alltid relevanta säkerhetsprocedurer vid arbete på trycksatta system: avlägsna och avlufta systemet innan ingrepp, kontrollera packningar och gängor för slitage eller skador, och se till att kopplingen tål det aktuella mediet och de temperaturer den utsätts för.
