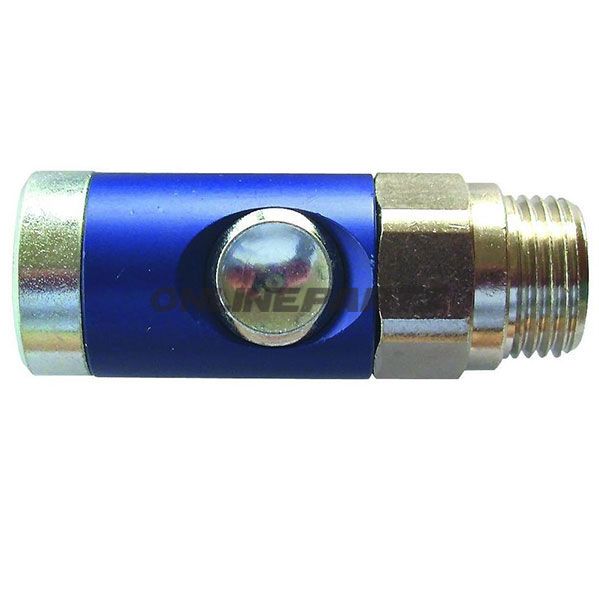

Säkerhetskoppling, invändigt gänga G 1/4" knapptrycksfri air
Produktöversikt: Denna säkerhetskoppling från EWO (GTIN 4030875149456, MPN 656.51.54) är en G 1/4" tryckluftsanslutning med tryckknappstyrd avluftning och avkopplingsmekanism. Den är utvecklad för applikationer där det är viktigt att först avlufta trycksidan och därefter säkra att plugin tas bort, till exempel i verkstäder, pneumatiska system i fordon eller industriell utrustning.
Funktion och arbetsgång:
- Steg 1 – Först tömt: Med pluggen fortfarande i tuben trycks tryckknappen en gång. Detta öppnar en avluftningskanal så att det återstående trycket i pluggen kan frigöras innan fysisk avkoppling.
- Steg 2 – Avkoppling: Genom att trycka på tryckknappen en gång till frigörs låsmekanismen, varefter pluggen kan dras ut säkert utan plötsligt luftsläpp.
Material och konstruktion:
- Hölje: Kapslingen/kopplingshylsan är tillverkad i aluminium. Aluminium ger bra vikt-till-styrka-förhållande och motstånd mot korrosion vid vanlig användning.
- Tryckknapp, ventil och husring: Dessa delar är tillverkade i härdat, galvaniserat stål, vilket ökar slitstyrkan i kontaktområden och säkerställer mekanisk hållbarhet vid upprepad anslutning och frånkoppling.
- Materialval är valt med fokus på driftsäkerhet och livslängd under typiska pneumatiska förhållanden, utan att överdriva egenskaperna.
Tekniska data och driftsfunktioner:
- Mått och anslutning: G 1/4" (invändigt gänga).
- Nominell inre diameter: cirka 7,2–7,4 mm.
- Flödeskapacitet: cirka 1.800 l/min vid rekommenderade måttförhållanden.
- Max. drifttryck: 12 bar.
- Temperaturområde: -20 °C till +70 °C.
- Säkerhetsstandard: Utformad i enlighet med krav från ISO 4414 gällande pneumatiska systemers säkerhet.
Användningsområden och kompatibilitet:
- Passar för pneumatiska verktyg, kompressorinstallationer, testutrustning och allmänna trykluftinstallationer där säker avluftning före koppling krävs.
- Standard G 1/4" gänga gör den kompatibel med många industriella kopplingar och slangar, men kontrollera alltid dimensioner och tätningar i ditt system före montering.
Praktiska fördelar och överväganden för mekaniker:
- Den tvåstegs tryckknappproceduren minskar risken för plötsligt luftsläpp och skyddar både utrustning och användare vid frånkoppling.
- Härdade ståldelar i de belastade områdena ger längre livslängd vid frekvent användning i verkstadsmiljöer.
- Aluminiumhölje håller lägre vikt utan att kompromissa med nödvändig robusthet.
- Vid installation: se till korrekt tätning vid gängförbindelsen och använd lämpliga packningar eller gängförsegling för pneumatik.
Brand och identifikation: Produkten levereras av EWO, modellnummer (MPN) 656.51.54 och kan entydigt identifieras med GTIN 4030875149456. Dessa nummer är användbara vid inköp, reservdelsidentifiering och dokumentation i reservdelsregister.
Noteringar: Angivna flödes- och tryckvärden är typiska driftsspecifikationer; faktiska resultat beror på installationsvillkor, rördimensioner och systemets tryckförhållanden. Ta bort eventuella felaktigt förstådda uppgifter om emballagemängder från andra källor — produktbeskrivningen täcker endast kopplingsens funktion och egenskaper.
