SÄKERHETSBYGGNAD.Ventil.R3/8 11 bar

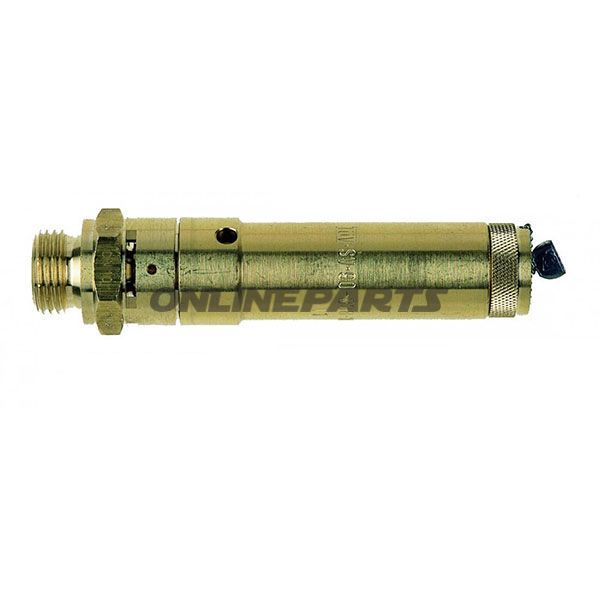

Säkerhetsventil R3/8 (11 bar) till tryckkärl och gasutsläpp

Denna säkerhetsventil från EWO (GTIN: 4030875003116, MPN: 656.01.14) är konstruerad för säker utluftning av icke-farliga och icke-brännbara gaser från tryckbehållare för att förhindra övertryck. Ventilen är fabriksprovad (DN 8) och avsedd för lodrät montering med enkel hantering och serviceingång.

• Användning: Skydd av tryckkärl och behållare mot trycköverskridelse genom kontrollerad urladdning av gas till atmosfären.
• Monteringsposition: Lodrät (vinkelrät) – monteringspositionen är viktig för korrekt funktion.

Tekniska data och dimensioner

• Gänganslutning: G 3/8"
• Gänglängd: 10 mm
• Total längd: 85 mm
• Insexnyckelvidd (SW): 20 mm
• Inställd öppningspress: 9,0–15,0 bar (standardangivelse 11 bar i produktnamn)
• Temperaturområde: -10 °C till +180 °C
• Öppnings-/stängningstrycksdifferens: <10 % (blowdown <10 %; vid under 3 bar <0,3 bar)
• Moment vid montering: 13 Nm

Material och tätningslösning

• Konstruktion: Messinghus – materialval ger korrosionsbeständighet och god maskinbearbetbarhet till standard tryckventilapplikationer.
• Tätning: FKM (Viton) – kemiskt resistent och lämplig för höga temperaturer inom angivet driftstemperaturområde.
• Plombe/segling: Aluminium.

Funktionella egenskaper och service

• Ventilen är fabriksinställd och plomberad vid det valda öppningstrycket. Vid beställning ska önskat inställningstryck anges, eftersom endast fabriksinställda och plomberade ventiler levereras med identifikationskomponent.
• För funktionskontroll kan ventilen ventileras genom att vrida fingerskruven mot vänster (lös lätt) för att tillfälligt öppna.
• Kopplingsplattor och koniska tätningsniplar kan rengöras genom att skruva av övre delen av ventilen utan att ändra trykkontrollen, vilket möjliggör borttagning av inträngande föroreningar under underhåll.
• Reparationer och återställning av fabriksplomberade ventiler bör utföras av tillverkaren eller auktoriserad service för att upprätthålla spårbarhet och säkerhet.

Installation och viktiga anvisningar

• Försörjningsledningen till säkerhetsventilen får inte vara mindre än DN 8; tryckfall i matningsledningen får inte överstiga 3 % för att säkerställa korrekt utlösningsbeteende.
• Kontrollera att monteringsgängan och tätningsytorna är rena och oskadade innan åtdragning till rekommenderat moment (13 Nm).
• Ventilen är avsedd för icke-toxiska och icke-brännbara gaser; använd inte till medier som kan angripa FKM eller mässing utan att verifiera kompatibiliteten.

Produkten levereras av EWO och är märkt med GTIN 4030875003116 och producentnummer (MPN) 656.01.14. De angivna materialen och temperatur-/trykområden baseras på tillverkarens data och beskriver ventilens designförutsättningar för drift och underhåll.
