SÄKERH. Ventil. R1/2 16BAR 14,9381944444444

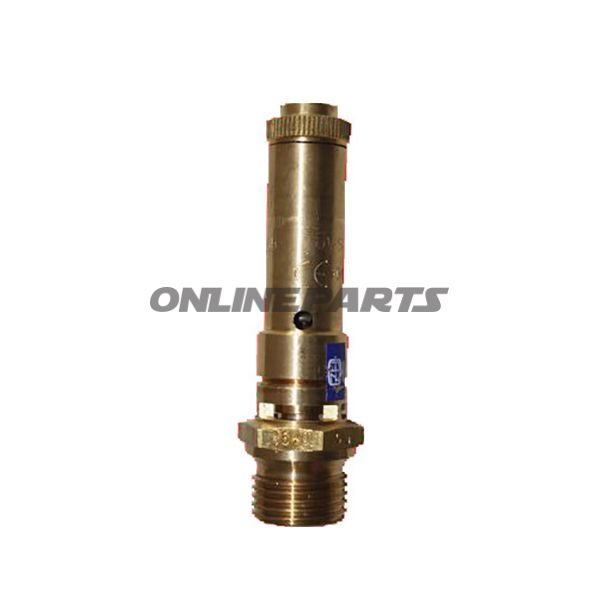

Säkerhetsventil / avlastningsventil R1/2 — fullöppnande, 16 bar respons

Denna säkerhetsventil från EWO (GTIN: 4030875003222, MPN: 656.41.16) är avsedd för tryckluft och andra icke-toxiska, icke-brandfarliga gaser. Ventilen är en fullöppnande säkerhets-/avlastningsventil i DN 8-utförande med tråd G 1/2 och en inställd responstryckvärde på 16 bar. Den är utformad för fri avblåsning till atmosfär och får därför inte användas för vätskor eller ångapplikationer.

Funktion

• Vid överskridande av det inställda responstrycket (16 bar) öppnar ventilen helt för att leda övertrycket säkert bort från anläggningen.
• Fullöppningsmekanismen säkerställer snabb trykreduktion och minimalt tryknivå över det angivna ansprechdruck vid aktivering.
• Avblåsningen sker fritt till atmosfär — lämpad för kompressorstationer, trycklufts-nät och andra gaskomponenter där fri luftning är acceptabel.

Material och konstruktion

• Ventilhuset: mässing — korrosionsbeständigt mot vanliga gaser i tryckluftssystemer och ger god formbarhet vid tillverkning.
• Fjäder: rostfritt stål — säkerställer stabil fjädrkraft över tid och motståndskraft mot trötthet vid upprepade öppningar.
• Tätningsning: Viton ( fluorelastomer) — motståndskraftig mot olja och de flesta icke-toxiska gaser samt höga temperaturer.
• Gänga: G 1/2 — standard cylindrisk rörgänga, kompatibel med typiska rör- och fittingsanslutningar i pneumatiska system.

Tekniska data

• Driftstrykområde: 0,3 – 50 bar (rekommenderad användning inom detta intervall)
• Responstryck (ansträngningstryck): 16 bar
• Driftstemperatur: max. 180 °C
• Total längd: 89 mm
• Skruvnyckelstorlek: 20 mm
• DN-storlek: DN 8

Kompatibilitet och tillämpningsområden

• Används i tryckluftssystem, kompressoranläggningar, pneumatiska distributionsnät och andra installationer med icke-toxiska, icke-brandfarliga gaser.
• Inte lämplig för vätskor eller vattenånga på grund av friavsättande konstruktion och tätningstyp.
• G 1/2-gänga möjliggör direkt montering i standard rörtillförsel eller via lämpliga adaptrar.

Praktiska anmärkningar för montör och tekniker

• Säkra korrekt orientering vid monteringen så att avblåsningen leds fritt bort från personer och känslig utrustning.
• Kontrollera att systemets driftstryck inte överskrider ventilens maxvärde (50 bar) vid normal drift och att responstrycket på 16 bar passar säkerhetsstrategin för anläggningen.
• Viton-tätningen tål oljehaltiga gaser och höga temperaturer, men bör inspekteras vid underhållsintervaller för tecken på slitage eller åldrande.
• Vid användning i aggressiva miljöer eller med särskilda gasblandningar bör materialval bekräftas mot kemisk kompatibilitet.

Tillverkarinformation: Produkten marknadsförs under märket EWO och identifieras med MPN 656.41.16 och GTIN 4030875003222. Dessa uppgifter kan användas för korsjämförelse i reservdelar eller vid beställning av identisk bytesventil.
