Runda stiftkontakt 1,5-2,5 1,6 mm 1,5-2,5 Innehåll 50 stycken 1,6

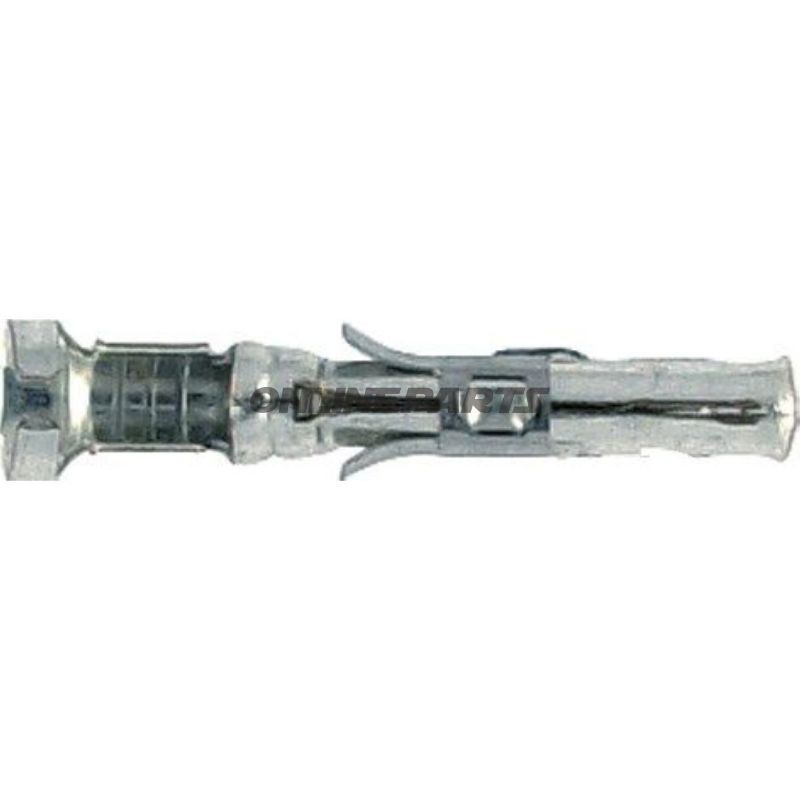

Rundstykeshylster (hunkontakt) 1,5–2,5 mm², diameter 1,6 mm — till AMP Tyco CI 2 / G+H RSA 2

Produktbeskrivning: Denna rundstykeshylster (hunkontakt) är utformad för crimpförbindelse och passar till rundstiftsystem med 1,6 mm diameter, såsom AMP Tyco CI 2 / G+H RSA 2. Den är konfigurerad för enkelpolig elektrisk anslutning i fordonsapplikationer och lämpar sig för användning i bland annat Audi, VW och MAN-kopplingsmiljöer.

Funktion: Hylsan etablerar en mekanisk och elektrisk kontakt mellan en oisolerad ledare och en rund kontaktmotsvarighet. Förbindelsen skapas genom krympning (crimp) runt ledarens ledarytan, vilket ger låg övergångsmotstånd och stabil kontakt utan lödning. Produkten är oisolerad och avsedd att monteras i lämpliga kontakter- eller kabelelement där rundstift med 1,6 mm diameter krävs.

Material och egenskaper:

• Oisolerad crimp-hylsa — avsedd för mekanisk krympning; inte avsedd för lödning eller krympning med värmesamlingsrör.
• Dimensionerad för ledartvärsnitt 1,5–2,5 mm² och rundstiftsdiameter 1,6 mm.
• Enkeltpolig konstruktion (1 pole) optimerad för stabila elektriska förbindelser i fordonsmiljöer.
• Ytbehandling och legering valda för att säkerställa elektriskt ledande förmåga och mekanisk hållbarhet under normala motoromgivningar — inga påståenden om korrosionsfrihet under extrema förhållanden.

Tekniska uppgifter:

• Typ: Hunkontakt / rundstykeshylster (Bullet Connector Female)
• Lämplig till rundstiftsdiameter: 1,6 mm
• Ledartvärsnitt: 1,5–2,5 mm² (minst 1,5 mm², maximalt 2,5 mm²)
• Svetsning/lödning: Inte avsedd för lödning
• Isolering: Oisolerad
• Heat shrink tubing: Inte inbyggd
• Antal poler: 1

Kompatibilitet och användning: Hylsan är kompatibel med rundstifts- och kontaktstämssystem som använder 1,6 mm hunkontakter, inklusive AMP Tyco CI 2 / G+H RSA 2. Typiska användningar är elektriska förbindelser i bil- och lastbilsinstallationer (t.ex. Audi, VW, MAN) samt andra fordons- och maskinapplikationer där samma kontaktstandard används. Obs: produkten levereras som enskilda komponenter — kontrollera monterings- och kopplingskrav i det specifika kontaktssystemet före installation.

Identifikation: Produktspecifikationer anger varunummer/MPN 158.47.54 och GTIN 4026736010782. Dessa nummer kan användas vid beställning eller sökning efter kompatibla kontakter och reservdelar.

Monteringsråd för mekaniker:

• Använd korrekt krympverktyg avsett för 1,5–2,5 mm² crimp-hylser för att säkerställa mekanisk och elektrisk kvalitet.
• Kontrollera ledarens isoleringslängd och att kontaktens bottenyta är i full kontakt med ledartrådarna före krympning.
• Eftersom hylsan är oisolerad bör monteringsstället vara skyddat mot kortslutning och mekaniskt slitage i det slutliga kabelbunt eller synhus.

Pakkosinformation: Uppgifter i produktdatabasen nämner kartongenhet hos leverantören (50 st), men slutanvändare bör kontrollera antal vid beställning, eftersom emballageenheter kan variera hos återförsäljare.

Om det behövs specificerade materialkoder eller ritningar för integration i ett större kontaktsystem, använd MPN 158.47.54 och GTIN 4026736010782 vid förfrågningar till leverantör eller teknisk dokumentation.
