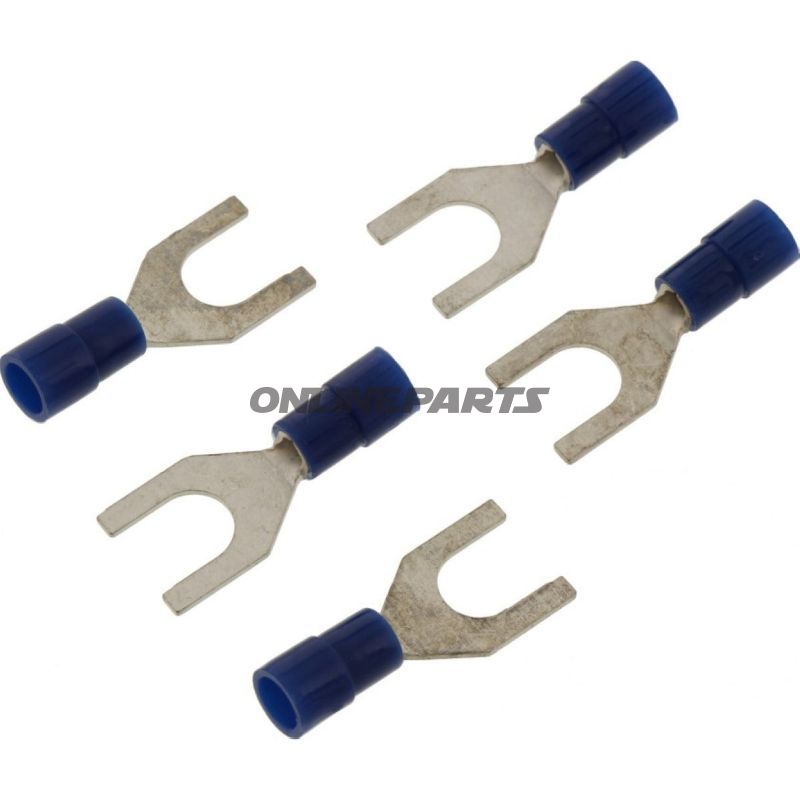

Gaffel-kabelsko (fork connector) till M6 – för ledare 1,5–2,5 mm²

Produkt: JMP gaffel-kabelsko, nylonisolerad, passande till M6-bultar. GTIN: 4043981275186. Varumärke: JMP. Tillverkarens artikelnummer (MPN): 158.03.13.

Denna gaffel-kabelsko är utformad för elektriska förbindelser där man önskar snabb, mekanisk fäste till terminalblock eller skruvförbindelser med M6-dimension. Gaffelutformningen gör det möjligt att montera kabelsko utan att helt ta bort bulten, vilket är praktiskt vid service och vid upprepade demonteringar.

• Användningsområde: Monteras på ledarkablar med tvärsnitt från 1,5 mm² upp till 2,5 mm² och fästs runt en M6-skruv eller -bult.
• Dimensioner: Invändig ringdiameter runt skruv: ø 6,6 mm (för M6).
• Standard:utförande enligt DIN 43237 (gaffel/kabelsko-typografi).
• Isolering: Nylonisolerad mantel, färg blå — isolationen ger mekaniskt skydd av skarv- eller pressförbindelsen och minimerar risk för kortslutning mot närliggande metalldelar.
• Elektrisk/mekanisk: Enpolig förbindelse; kabelförbindelsen är inte lödd. Utformad för att mekaniskt pressas eller krimpas runt ledaren.
• Temperaturbeständighet: Angiven upp till cirka 105 °C under normala driftsförhållanden (uppgiften anger värmebeständighet för isolationsmaterialet).

Materialval och egenskaper

Kabelskoens ledare är utförd i en elektriskt ledande metalllegering (ofta tennpläterad koppar eller motsvarande) för att säkerställa låg kontaktmotstånd och motstånd mot korrosion; själva elektriskt isolerande delen är i nylon, vilket ger god mekanisk styrka och värmebeständighet i vanliga motorcykel- och elektronikmiljöer. Nylonisoleringen gör dessutom kabelskoen lättare att hantera i förhållande till skarpa kanter och minimerar belastning på korsningar och kablar.

Tekniska detaljer (översikt)

• Typ: Gaffel-kabelsko (fork connector)
• Passar skruv: M6
• Kabelföring: 1,5–2,5 mm²
• Antal poler: 1
• Isolerad: Ja (nylon, blå)
• Sarvning: Nej (inte avsedd för lödförbindelse vid montering)
• Värmebeständighet: upp till ca 105 °C
• Standard: DIN 43237

Kompatibilitet och montering

Kabelskoen lämpar sig för vanliga 1,5–2,5 mm² enkelledarkablar (flätade eller enföljiga trådar) som används i motorcykelinstallationer, kontrollpaneler och terminalplattor. Vid montering rekommenderas korrekt dimensionerat krimpverktyg för att uppnå en tillförlitlig, låg-resistiv kontakt. För applikationer med vibrationer bör krimpningen kontrolleras visuellt och med eventuell dragprov efter montering.

Anmärkningar

• Produkten levereras som JMP-artikel 158.03.13, GTIN 4043981275186 — dessa uppgifter används för identifikation och kontroll av rätt variant (färg och tvärsnitt).
• Det finns inget värmeplastiskt rörkrympsmaterial inbyggt; om tätning mot fukt eller kemikalier är nödvändig bör extra krympeflex eller tätföranstaltning användas.

Kontakta teknisk dokumentation eller leverantörens datablad för detaljerade krav på krimpmetoder och korrosionsskydd i särskilt krävande miljöer.
