Ritzel 15Z delning 428 grovtandat 6 insidan diameter 16/20

Framdrev 15 tänder, för 428-kedja – grov tandning med invändig 6 tänder, inre diameter 16–20 mm

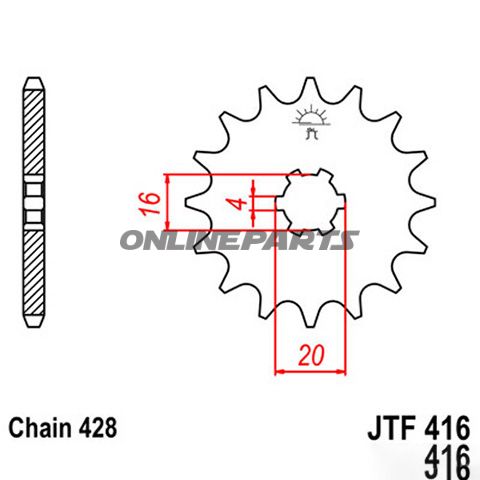

Produktöversikt: Denna framdrev från JT Sprockets (MPN: 726.01.17, GTIN: 824225203028) är anpassad för 428-kedjor med grov tandprofil och har 15 yttre tänder samt 6 invända tänder (intern tandning). Den invändiga diametern kan användas i spannet 16–20 mm, och montering sker på stor splinesaxel (large spline). Konstruktionsmässigt är det standardutförande utan förborade monteringshål.

Funktion: Framdrivets primära funktion är att överföra drivkraft från motorn till bakhjulskedjan med korrekt tandprofil och exakt passform på splinen. Den invända tandningen (6 tänder, 4 mm mellanrum) säkerställer formlåst montering mot axelns spline, vilket minimerar spel och säkerställer konsekvent kraftöverföring under belastning.

Material och tillverkning: JT Sprockets tillverkar kugghjulen genom svarvning, fräsning och borrning på CNC-maskiner, följt av värmebehandling. Denna metod minskar toleranser och ger en enhetlig tandprofil. Varje enhet genomgår flera kvalitetskontroller, inklusive manuell inspektion efter värmebehandling. Materialet är vanligtvis högstyrt stål lämpat för slitage och belastning i motorcykeltransmissioner; värmebehandling förbättrar härdning och tröghets-egenskaper utan att ändra produktens grundläggande geometri.

Tekniska egenskaper och kompatibilitet:

• Tandantal: 15 yttre tänder
• Kedjepitch: 428 (passar till 428-kedjor)
• Invända tänder: 6 (intern tandning), tandavstånd 4 mm
• Inre diameter: justerbar/kompatibel i området 16–20 mm
• Montering: stor spline (large spline) — utan förborade bult-hål
• Konstruktion: standard, utformad för eftermarknads- och OEM-användning

Praktiska fördelar för mekaniker: Den precisa CNC-bearbetningen och efterföljande värmebehandling ger enhetlig tandprofil och reducerad variation mellan delar, vilket innebär enklare inpassning och stabil drift vid montering på splineda axlar. Frånvaro av fabriksförborning gör det enkelt att anpassa montage efter fordonets specifika bultmönster vid behov. GTIN och MPN (824225203028 / 726.01.17) underlättar entydig identifiering vid reservdelköp.

Användningstips och överväganden:

• Kontrollera att kedjepitch (428) och antal yttre tänder överensstämmer med din önskade växling före montage.
• Mät axelns spline för att säkerställa kompatibilitet med den stora spline-konfigurationen och det invändiga diameterintervallet 16–20 mm.
• Vid montering: rengör spline och använd lämpligt spel/passning med smörjmedel enligt tillverkarens anvisningar för att undvika korrosion och säkerställa korrekt passning.
• Efter montering: kontrollera kedje-linjen och spänning under roterande förhållanden för att säkerställa jämn drift.

Producentanmärkning: JT Sprockets är tillverkaren av detta kugghjul; företaget använder modern CNC-utrustning och flera kvalitetskontroller genom tillverkningsprocessen för att säkerställa enhetlighet och hållbarhet i eftermarknads- och OEM-applikationer.
