Ritzel 13Z delning 520 grovtandat 6 insidan diameter 17/20

Tillandhjul 13 tänder till 520-kedja, grov tandning, inv. diameter 17–20 mm

Produktöversikt: Denna tillandhjul från JT Sprockets (MPN: 726.00.47, GTIN: 824225200447) är ett 13-tands drev tillbehör avsett för 520-kedjor med grov tandning. Den tillverkas och kontrolleras enligt JT Sprockets standarder och är riktad mot mekaniker och erfarna motorcyklister som behöver exakta dimensioner och pålitligt mekaniskt passform.

Funktion och användning

Tillandhjulet överför vridmoment från motorns utgående axel till kedjan och vidare till bakhjulet. Med 13 tänder och 520-pitch är det utformat för standard 520-kedjegeometri och används som ett motordrev (driven tand) i ett antal motorcyklar där en stor splined montering krävs. Konstruktionens inre diameter spänner 17–20 mm, vilket tillåter anpassning till små variationer i axellängd inom denna toleransram.

Material och tillverkning

JT Sprockets tillverkar kugghjul genom svarvning, fräsning och borrning, följt av värmebehandling och manuell ändkontroll. Denna metod minskar toleranser och säkerställer en jämn tandprofil. Materialspecificering anges inte i produktdata, men tillverkningsprocessen och värmebehandlingen indikerar användning av härdat stål avsett för slitstyrka och lång livslängd under normal drift. Varje enhet genomgår flera kvalitetskontroller (bortåt tiotal tester) och upp till 25 produktionssteg före avsendning.

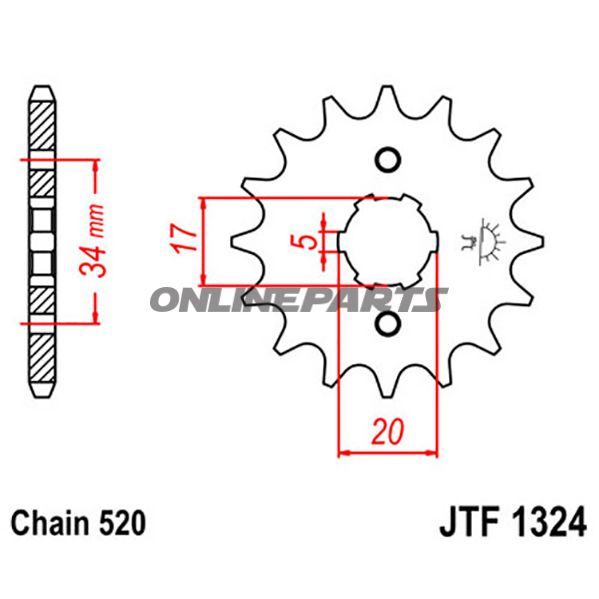

Tekniska data och dimensioner

• Tandantal: 13
• Keddepart: 520
• Monteringstyp: Large spline (stor spline-anslutningsyta)
• Inre diameter: Minst 17 mm — högst 20 mm (angir toleranser för axelpassning)
• Inre tänder: 6
• Inre tandavstånd: 5 mm
• Antal monteringsbultar: 2
• Boltcenteravstånd: 34 mm
• Konstruktion: Standard
• Tillverkare: JT Sprockets

Kompatibilitet och monteringsöverväganden

Dimensionerna (520-pitch, 13 tänder, stor spline, inre dia. 17–20 mm, bultavstånd 34 mm, 2 bultar) är de väsentliga parametrarna när man väljer tillandhjul. Kontrollera att din axel och splines matchar både diameter och antalet inre tänder, samt att bultmönstret överensstämmer. På grund av den angivna inre diametern och spline-designen kan finjustering eller användning av lämplig konus/adapter vara nödvändig vid mindre avvikelser.

Kvalitets- och tillverkarinformation

JT Sprockets nämns som tillverkare och är kända för att använda moderna CNC-maskiner och omfattande kvalitetskontroller. MPN 726.00.47 och GTIN 824225200447 kan användas för entydig identifiering vid reservdelshandling eller vid kontroll av kompatibilitet i reservdelkataloger.

Praktiska anvisningar för mekanikern

• Vid montering: säkerställ korrekt moment på monteringsbultarna och korrekt sidoställning av splinen för att undvika för tidigt slitage.
• Kontrollera kedjejustering och kedjespännare efter byt, och mät frihjul samt tandprofil för att undvika ojämnt slitage.
• Om materialtyp eller värmebehandlingsdata är kritiska för tillämpningen, rekommenderas det att kontakta leverantören direkt för detaljerade materialspecifikationer.

Not: GTIN (824225200447) och MPN (726.00.47) är inarbetade för entydig identifiering. Märket JT Sprockets anger tillverkarens produktionsfilosofi med CNC-bearbetning, värmebehandling och manuell kontroll som led i kvalitetsstyrningen.
