Ritzel 12Z delning 420 grovtandat 6 insidan diameter 17/20

Förtandhjul 12 tänder, 420 gröv tandning, inv. diameter 17–20 mm (JT Sprockets)

Produktöversikt: Detta förtandhjul från JT Sprockets är ett 12-tands invändigt tändhjul, avsett för kedje-/tandhjulsystem med 420-pitch och grov tandprofil. Det har en intern tandkonfiguration med 6 invända tänder (spacing 4 mm) och passar till interna diametrar i området 17–20 mm. Produkten säljs under tillverkarens serienummer MPN 726.05.00 och identifieras globalt med GTIN 824225203431.

Funktion och användning: Förtandhjulet överför rotation och moment mellan axlar i drivlinor, vanligt i lätta motorcykel- och mopedapplikationer där 420-kedor används. Den grova tandprofilen (420 grov) är avsedd för system där slitage, smuts och belastningsvariationer kräver enkel och robust tandingrepp. Konstruktionen utan borrade monteringshål innebär att det primärt monteras på en spline eller annan invändig monteringsform beroende på fordonets håldiameter.

Material och tillverkning: JT Sprockets tillverkar tändhjul genom svarvning, fräsning och borrning enligt CNC-processstandarder. Ämnet genomgår värmebehandling (härdningsprocess) för att uppnå önskad hårdhet och slitagekapacitet, och varje enhet genomgår slutkontroll manuellt. Dessa processer minskar toleranser och säkerställer enhetlig tandprofil, vilket är viktigt för lång livslängd och exakt kedgewakuering.

• Pitch: 420
• Antal tänder (yttre): 12
• Interna tänder (antal): 6
• Intern tandavstånd: 4 mm

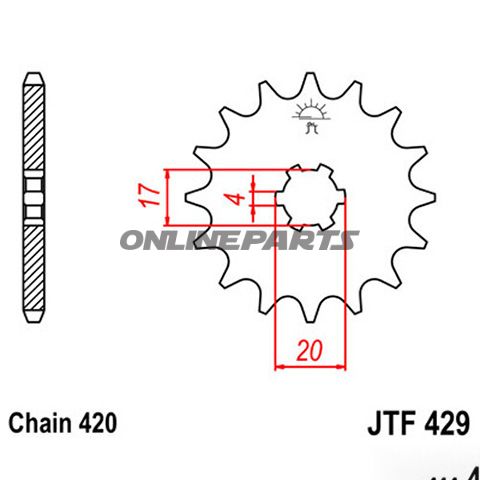

• Invändig diameter: 17–20 mm (passar till varierande spline-diametrar inom detta intervall)
• Montering: Stor spline / ingen borrade monteringshål
• Konstruktion: Standard
• Tillverkare: JT Sprockets (MPN 726.05.00, GTIN 824225203431)

Tekniska fördelar och överväganden: Den bearbetade tandprofilen och efterföljande värmebehandling ger förutsägbar slitasstyrka och god profilstabilitet under belastning. Tillverkning med CNC-maskiner säkerställer jämna dimensioner, vilket är relevant vid utbyte av individuella tändhjul i redan dragna system. Avsaknaden av borrade monteringshål innebär färre monteringsmöjligheter direkt i tändhjulet — kontrollera därför fordonets specifikationer för spline-typ och borrmönster före montering.

Kompatibilitet: Dimensionerna (420 pitch, 12 tänder, invändig diameter 17–20 mm, stor spline) gör detta lämpligt för en rad lätta motorcyklar, scootrar och specialbyggen som använder 420-kedja och intern spline-montering. Eftersom variationer i spline-form och toleranser kan förekomma rekommenderas det att jämföra mått direkt med det ursprungliga tändhjulet eller mäta axelns spline för att säkerställa korrekt passform.

Kvalitetsinformation från tillverkaren: JT Sprockets uppger att varje tändhjul genomgår upp till 25 produktionsfaser och mer än 10 individuella kvalitetskontroller. Tillverkningstekniken (fräsning, svarvning, borrning) i kombination med manuell slutkontroll efter värmebehandling anges som grund för produktens tolerans- och profilprecision.

Identifiering: Märke: JT Sprockets. MPN: 726.05.00. GTIN: 824225203431. Ange dessa värden vid beställning eller vid förfrågningar om kompatibilitet för att säkerställa att rätt variant väljs.
