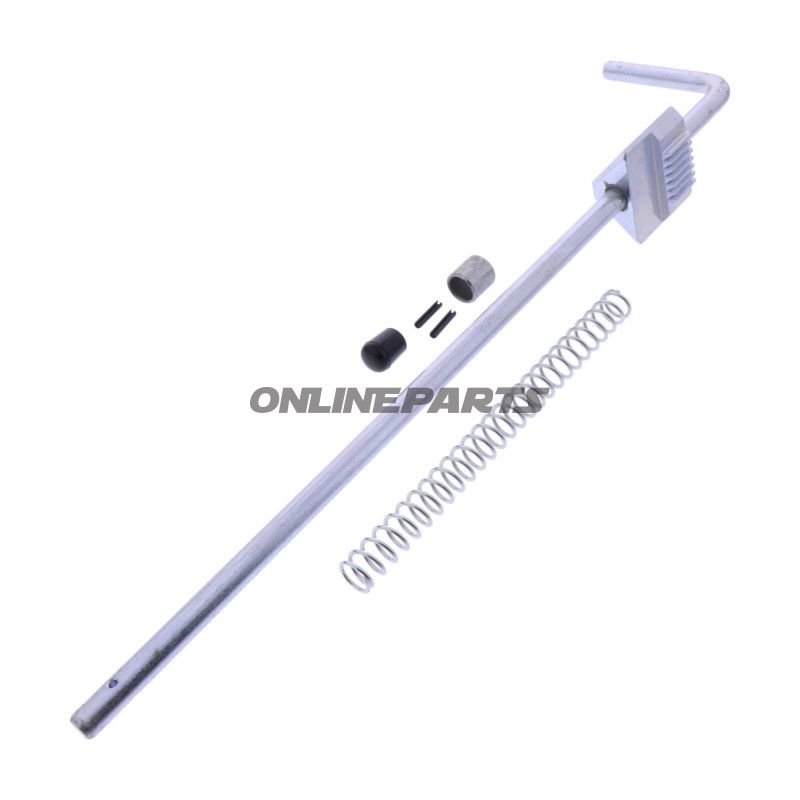

Dragstång 2.60 HL för stödarmslåsning på 2-post lyftplattform (till produktion fram till 07/2015)
Produktöversikt: Denna dragstång från Nussbaum används till stödarmens låsmekanism på 2-post lyftplattformar i version 2.60 HL fram till produktionsmånad 07/2015. Den motsvarar den ursprungliga Nussbaum-delspecifikationen 260hl06083-ET och fås under tillverkarens varunummer (MPN) 652.12.01.
Funktion: Dragstången fungerar som en mekanisk koppling i låssystemet för stödarmarna. När lyftplattformens armar ska hållas i låst position eller released-position överför dragstången kraft och rörelse från användningsmekanismen till låsboltarna. Korrekt funktion av dragstången är kritisk för exakt låsning och säker drift av plattformen under lyftoperationer.
Material och mekaniska egenskaper:
- Tillverkad av material utvalda för mekanisk belastning och slitage (vanligt härdat stål eller legering motsvarande Nussbaums ursprungliga komponenter). Materialvalet säkerställer geometrisk stabilitet under belastning.
- Ytbehandlingen är utförd för att motstå korrosion och minska friktion i rörelsepunkter; detta ökar komponentens hållbarhet utan att påverka toleranser.
- Konstruktionen är utformad för exakt passform med originala lås- och stödarmsgeometrier, vilket minimerar glapp och oavsiktlig rörelse.
Kompatibilitet och användning:
- Passar till Nussbaum 2-post lyftplattformar i modell- eller konfiguration 2.60 HL fram till produktionsdatum 07/2015.
- Bytsparten motsvarar originalt Nussbaum-referensnummer 260hl06083-ET och bör användas där original geometri och funktion är nödvändiga för korrekt låsfunktion.
- Vid installation bör mekanikern kontrollera mått, fästoppar och rörelsebana mot den befintliga delen för att säkerställa kompatibilitet. Ersättning rekommenderas vid synliga tecken på slitage, deformation eller korrosionsskador som kan kompromettera låsning.
Tekniska anmärkningar för montören:
- Kontrollera bolt- och axelpassning samt eventuella låsringar eller splitskivor vid montering.
- Smörjning av rörelsepunkter enligt tillverkarens anvisningar kan minska brus och slitage; använd smörjmedel kompatibelt med stålátytor och övriga komponenter i lyftplattformen.
- Efter utbyte ska låsfunktionen testas under belastning för att verifiera korrekt mekaniskt ingripande före normal drift.
Identifikation: Delens tillverkare är Nussbaum, och den levereras under MPN 652.12.01. GTIN anges inte för denna komponent; vid behov av ytterligare identifikationsuppgifter eller ritningar (t.ex. "Ritning bar valnöt") kan tekniska ritningar från Nussbaum eller leverantörens reservdelsslista konsulteras.
Notering: Beskrivningen hänvisar till den ursprungliga Nussbaum-delspecifikationen 260hl06083-ET och produktionsbegränsningen till 07/2015; säkerställ alltid att serienummer eller produktionsdatum på lyftplattformen stämmer innan beställning för att undvika felköp.
