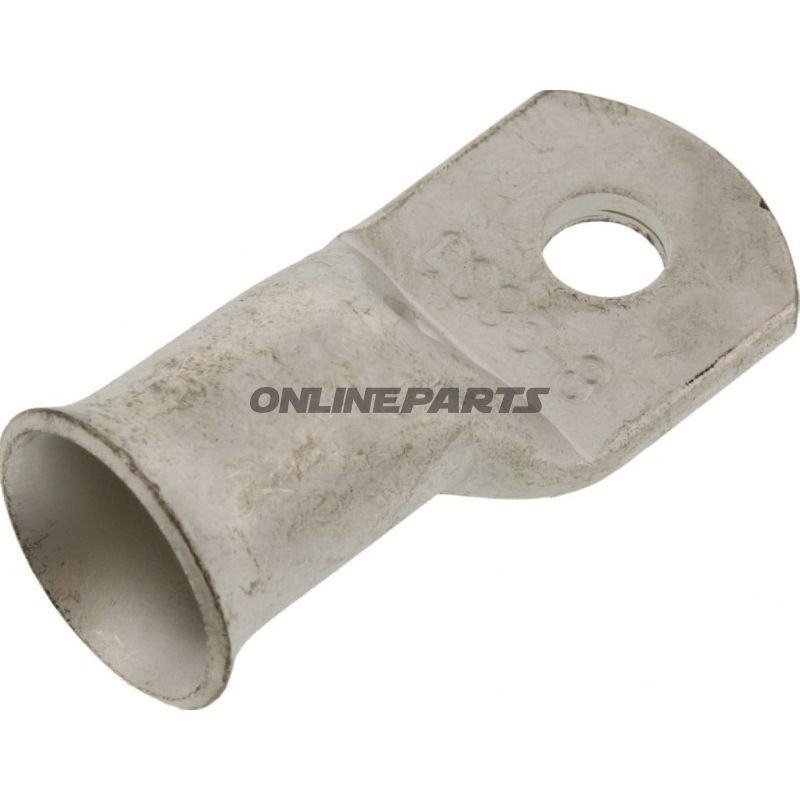

Ringzunge 95.0 M8 Jmppack 1 Pcs

Ringtångspropp (utförd som ringtunga) för kabeltvärsnitt upp till 95,0 mm² — JMP

Product: Ringtång 95.0 M8 från JMP (MPN: 158.04.91, GTIN: 4043981276916). Denna ringtångsko är en oskyddad — alltså oskyddad — ringtunga designad för pålitlig mekanisk och elektrisk anslutning vid bultförbindelser med M8.

• Typ / funktion: Ringtångsko (ringtunga) för fästning med M8-bultar/skarvpunkt. Används där kabeln ska anslutas mekaniskt och elektriskt till chassit, batteripoler eller andra terminaler med ringbult.
• Kabelanslutning: Lämlig för ledararea upp till 95,0 mm². Hålsborrning i ringtungen: Ø 8,4 mm, vilket motsvarar M8-montering.
• Oisolerad utföring: Oisolerad metallrings utan värmeskalering eller plastisolering — lämplig där direkt metall-mot-metall-kontakt önskas eller där isolering hanteras separat.
• Elektriska egenskaper: Beräknad för låga förluster och god strömöverföring vid dimensionerad ledararea; inte avsedd för lödförbindelser (soldered connections: nej).

Materialval och egenskaper

Ringtungen är tillverkad i tinniebelagd koppar eller motsvarande ledande legering (typiskt för JMP:s oskyddade kabelkoppar), vilket ger god elektrisk ledningsförmåga och korrosionsskydd i närkontakt med bultar och terminaler. Den oisolerade utföringen innebär att materialets yta exponeras — fördelaktigt där låg kontaktresistans och god värmeavledning behövs, men kräver att installatören beaktar potentiell kortslutningsrisk och mekaniskt skydd av sammankopplingen.

Montering och kompatibilitet

• Förberedelse: Avisolera ledaren, pressa kabelsko korrekt med lämpligt crimptångverktyg eller använd pressmuffe och se till att ledarna är sammanfogade utan lösa fibrer.
• Fästning: Placera ringtungen över en M8-bult eller skruv, och dra åt med lämplig mutter / brickor för att säkerställa en fast, vibrationsbeständig förbindelse.
• Kompatibilitet: Standard M8-terminaler, stiftförbindelser, batteripoler och andra tillämpningar där hål Ø 8,4 mm accepteras.

Tekniska data (sammanfattning)

• Brand: JMP
• MPN: 158.04.91
• GTIN: 4043981276916
• Typ: Ring Connector / ringtunga
• Passar till: M8
• Max kabelarea: 95,0 mm²
• Hålsborrning: Ø 8,4 mm
• Isolerad: Nej (oanvänd)
• Lodning på ring: Nej
• Poler: 1

Användningsanmärkningar

Eftersom produkten är oisolerad bör installationen säkra mot oavsiktlig kontakt med andra ledande delar. Använd lämpligt korrosionsskydd och lämplig moment vid åtdragning för att undvika buckling av ringtungen. För applikationer utsatta för korrosiva miljöer eller vibration rekommenderas kompletterande skydd (t.ex. krympeflex eller korrosionshämmande pasta) efter bedömning.
