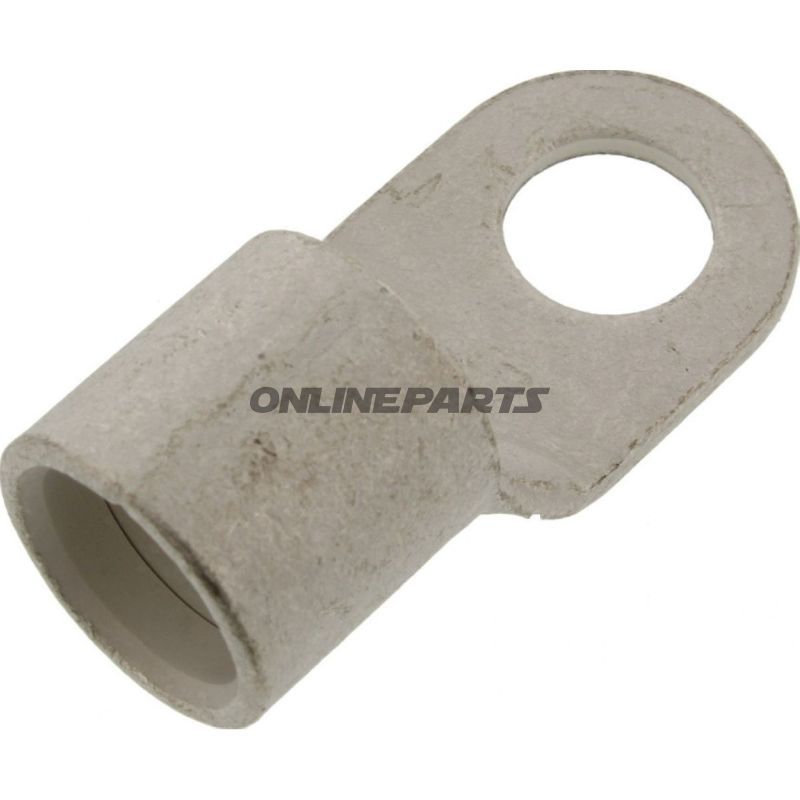

Ringkabelsko JMP 1580574 / MPN 158.05.74 Oisolerad ringkabelsko för kabelareor upp till 95,0 mm². Borrning Ø M12. Ytbehandling varmförnicklad.
Artikelnr: 158.05.74
Tillverkarens artikelnummer: 1580574
Leveranstid: 1-5 arbetsdagar
Ringkabelsko, ofarlad, Ø M12 – för ledararea upp till 95,0 mm²
Produkt: Ringkabelsko i ofarlat utförande från JMP (MPN: 158.05.74, GTIN: 4043981277746). Denna ringkabelsko är avsedd för enförbindelser med borringsdiameter Ø M12 och är utförd enligt krav motsvarande DIN 46234.
Funktion och användning
Ringkabelskoens primära funktion är att skapa en säker mekanisk och elektrisk anslutning mellan en ledare och en skruv-/bolförbindelse. Den ofarlade ringformen fördelar belastningen runt boltskaftet och säkerställer god kontaktyta vid sammanfogning på chassi, jord- eller strömställare. Produkten är särskilt lämpad för installationer där robust, lågt motstånd krävs utan isoleringsmaterial, till exempel vid jordförbindelser, batteriklämmor eller i styrenheter.
Material och egenskaper
- Utförande: Ofarlad ringkabelsko – ingen plast- eller krympskydd.
- Dimensioner: Borringsdiameter Ø M12, passar till bultar och skruvar med M12-passform.
- Ledartvärsmål: Lämplig för ledararea upp till 95,0 mm².
- Svetsning/lodning: Inte svetsad eller lödd; mekanisk krympförbindelse rekommenderas vid montering.
- Ytbehandling: Vanligt kromat eller nicklat kopparmässing/legeringsmaterial för god elektrisk ledningsförmåga och korrosionsbeständighet. (Kontrollera ev. leverantörsinformation för exakt legering och ytbehandling.)
Montering och kompatibilitet
Montering görs med rätt dimensionerad crimpverktyg för ringkabelsko till 95 mm² kabelsko. Se till att ledaren är rätt avmantlad, sätt in ledaren helt i skaftet och gör en korrekt crimp enligt tillverkarens verktygsanvisningar. Eftersom ringkabelsko är ofarlad bör efterföljande ytbehandling eller skydd mot kortslutning/korrosion övervägas vid öppna installationer.
Tekniska fakta
Standard: DIN 46234
Typ: Ringkontakt (1 pol)
Anpassad till: M12
Max. ledararea: 95,0 mm²
Isolerad: Nej
Svetsade/lödda förbindelser: Nej
Bemärkningar till fackfolk
- Välj korrekt crimpdimension och kontrollera crimpens mekaniska styrka och elektriska motstånd efter montering.
- Vid utomhus- eller fuktiga miljöer rekommenderas korrosionsskydd eller kompletterande skyddning, då produkten inte är isolerad.
- GTIN (4043981277746), MPN (158.05.74) och märket JMP framgår för entydig identifikation vid inköp eller reservdelshantering.
Kontakta databladet eller leverantören för ytterligare information om materialsammansättning och rekommenderat crimpverktyg, om specifika godkännanden eller måttvärden krävs vid installation.
