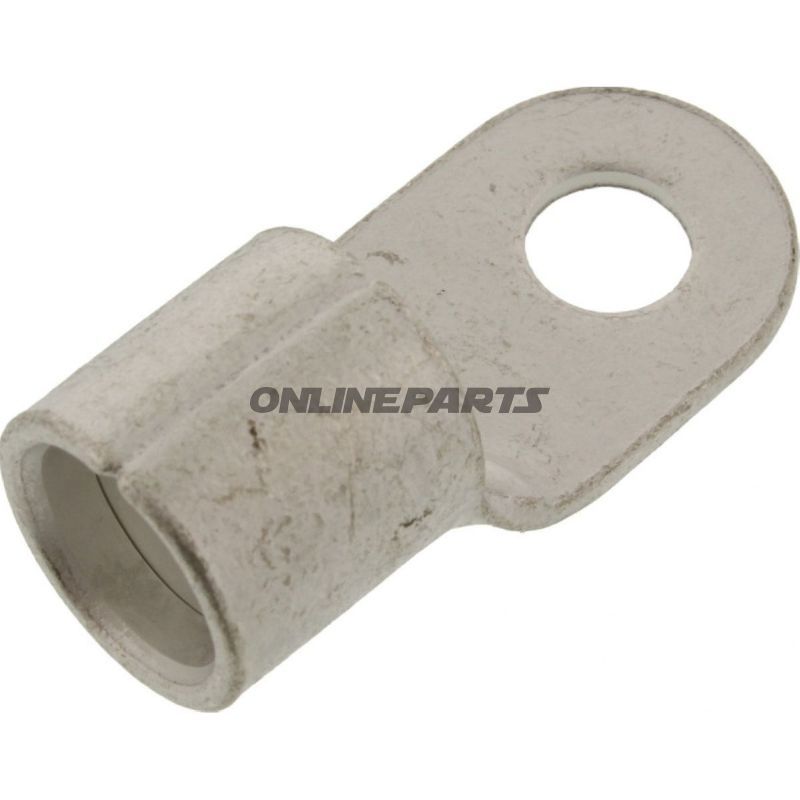

Ringzunge 95.0 M10 Jmppack 1 Pcs

Ringkabelsko oisolerad JMP 95,0 mm² – M10 hål

Produkt: oisolerad ringkabelsko för kablar upp till 95,0 mm² från JMP (MPN: 158.05.61, GTIN: 4043981277616).

Denna ringkabelsko är avsedd för fasta elektriska anslutningar där en M10-bult används som fästpunkt. Den följer DIN 46234-standarden och är utförd som en enkelpolig, oisolerad ringkabelsko utan löd- eller krympefunktioner.

• Funktion: Skapar en mekanisk och elektrisk anslutning mellan kabel och chassi, jord eller komponent via en bultförbindelse. Designad att pressas eller crimpsas fast kring ledarens tvärsnitt för att säkerställa låg övergångsmotstånd och stabil kontakt under vibration.
• Dimensioner och kompatibilitet: Överensstämmer med borrhålsdiameter Ø 10,5 mm, vilket svarar till bultstorlek M10. Lämlig för ledartvärsnitt upp till 95,0 mm².
• Materialegenskaper: Oisolerad utförsel med metalllegering (typiskt koppar eller tinnbelagt koppar i motsvarande produkter) som är utformad för god elektrisk ledningsförmåga och mekanisk hållbarhet. Ytbehandling (om använd) minskar korrosion och förbättrar kontaktkvaliteten över tid.
• Installation: Avsedd för crimpsning/pressning kring ledare. Eftersom den är oisolerad bör korrekt val av krympe- eller isoleringsmaterial övervägas efter montage om applikationen kräver isolation eller extra mekaniskt skydd.
• Begränsningar: Inte avsedd för lödning eller direkt värmesammansmältning (heat shrink) som en integrerad funktion. Används endast där en oisolerad ringterminal är lämplig och där DIN 46234-kompatibilitet önskas.

Tekniska data (översikt):

• Typ: Ringkabelsko (ring connector)
• Passar till: M10
• Max ledartvärsnitt: 95,0 mm²
• Borrhålsdiameter: Ø 10,5 mm
• Isolerad: Nej
• Loddförbindelser: Nej
• Heat shrink: Nej
• Antal poler: 1
• Standard: DIN 46234

Praktiska överväganden för mekaniker och motorcyklister: Vid val av ringkabelsko är det viktigt att matcha ledarens tvärsnitt och bultdimensionen (här M10/Ø10,5 mm). Se till rätt crimppverktyg och kontrollera crimpkvaliteten för att undvika värmeutveckling och höga övergångsresistans. I korrosiva miljöer rekommenderas kompletterande ytbehandling eller lämplig elektrolytisk kompatibilitet med den använda kabelns ledare.

Produkten levereras under märket JMP (MPN 158.05.61) och kan identifieras via GTIN 4043981277616 för inköp och reservdelshantering.
