Ringzunge 70.0 M8 Jmppack 1 Pcs

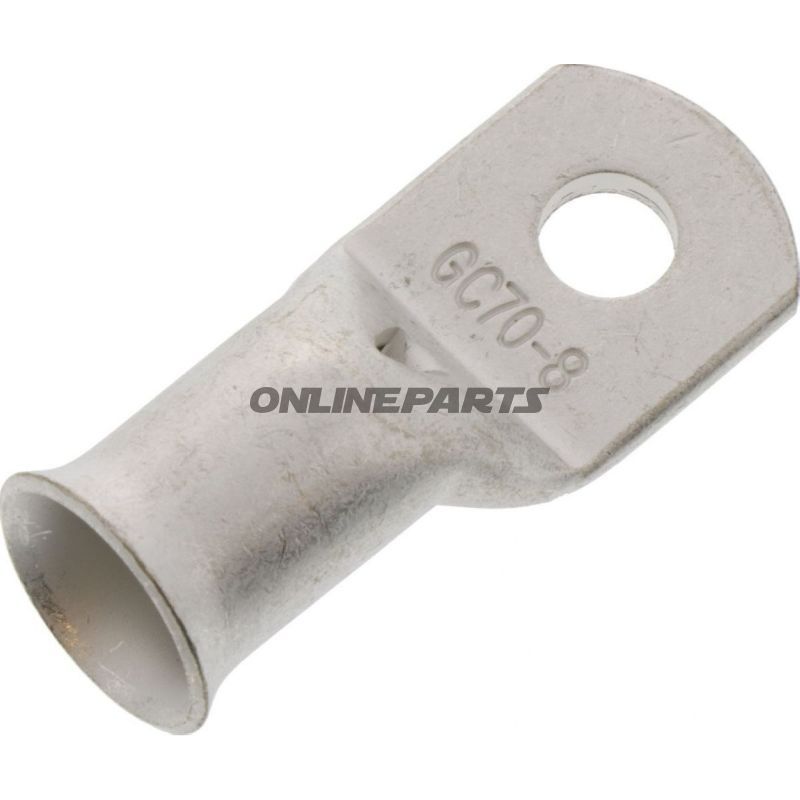

Ringtung (ringkabelsko) 70,0 mm² med M8 hål för oskyddad kabelsko

Produkt: Ringtång för elektriska anslutningar, avsedd för användning på motorcyklar och fordon där robuste skruvförbindelser används. Modellen är från JMP (MPN: 158.04.90, GTIN: 4043981276909).

Denna ringtung är utformad som en oskyddad ringkabelsko för kabelarea upp till 70,0 mm² med ett monteringshål avsett för M8-skruvar (borrdiameter Ø 8,4 mm). Den är utformad för att pressas eller klämmas fast på ett avisolerat kabel och därefter monteras med skruv/mutter för att skapa en pålitlig elektrisk och mekanisk anslutning.

• Funktion: Skapar en platt, stabil kontaktpunkt för kabeländar till bultad anslutning. Lämplig för jordförbindelser, batteriterminaler eller kraftledningar där en ringformad kontaktpunkt är nödvändig.
• Kompatibilitet: Passar till M8-bultar/skruvplaceringStandard. Dimensionerad för ledare upp till 70,0 mm²; antalet poler: 1.
• Installation: Kabeländen avisoleras, stoppas in i tungan och fästs vid pressning/krymning med korrekt dimensionskrymptång. Efter krympning monteras ringen på M8-skruen och säkras med mutter eller skivor som anges av tillverkare eller verkstadens praxis.

Material och egenskaper

• Osyrad utförande: Ingen plastisk isolering eller krymprör har tillämpats, vilket ger direkt metall-till-metall kontakt och kräver korrekt uppsättning i förhållande till korrosion och mekaniskt skydd.
• Typiskt material: Kopparlegering eller elektrolytiskt belagt koppar (beroende på produktionsparti), som säkerställer god elektrisk ledningsförmåga och formbarhet vid krympning. Ytbehandling kan vara tinnbeläggning för att förbättra korrosionsbeständighet och svetsbarhet.
• Inga lödda eller värmeisolerade anslutningar: Produkten är avsedd för mekaniskt krympade anslutningar; det finns ingen integrerad krympkapsel eller lödanslutning.

Tekniska fördelar för verkstaden

• Robust mekanisk anslutning till skruutterminaler där utrymme och form kräver ringkontakt.
• Kompatibel med standard M8-bultar och terminalskivor, vilket gör den lämplig för utbyte av slitna kabelskar till batteripoler och jordpunkter.
• Lätt inspektion av kontaktytan efter montering, då den oskyddade utformningen gör korrosions- eller oxideringsproblem synliga.

Säkerhet och monteringsrekommendationer

• Använd korrekt dimensionerad krympkäft eller hydrauliskt verktyg för att uppnå god elektrisk kontakt och mekanisk hållbarhet.
• Eftersom tungen är oskyddad bör monteringen skyddas mot oavsiktlig kortslutning (t.ex. med skivor, dökluckor eller korrekt routing) och eventuellt efterbehandlas med korrosionsskydd där så behövs.
• Kontrollera att valt bolt/mutter och underlag är kompatibla med M8-dimensionen och att kontaktytor är rena innan åtdragning.

Tekniska data (utdrag):

• Typ: Ringkoppling (ringkabelsko)
• Passar till: M8
• Max ledningstvärsnitt: 70,0 mm²
• Borrdiameter: Ø 8,4 mm
• Osäkrad: Ja
• Svetsade/Loddförbindelse: Nej
• Värmeskrymning: Nej
• Poler: 1

Produkten marknadsförs under märket JMP (MPN 158.04.90). GTIN 4043981276909 identifierar denna specifika ringtung och kan användas för lagerstyrning och inköp.
