Ringzunge 50,0 M5 JMP förpackning 1 styck

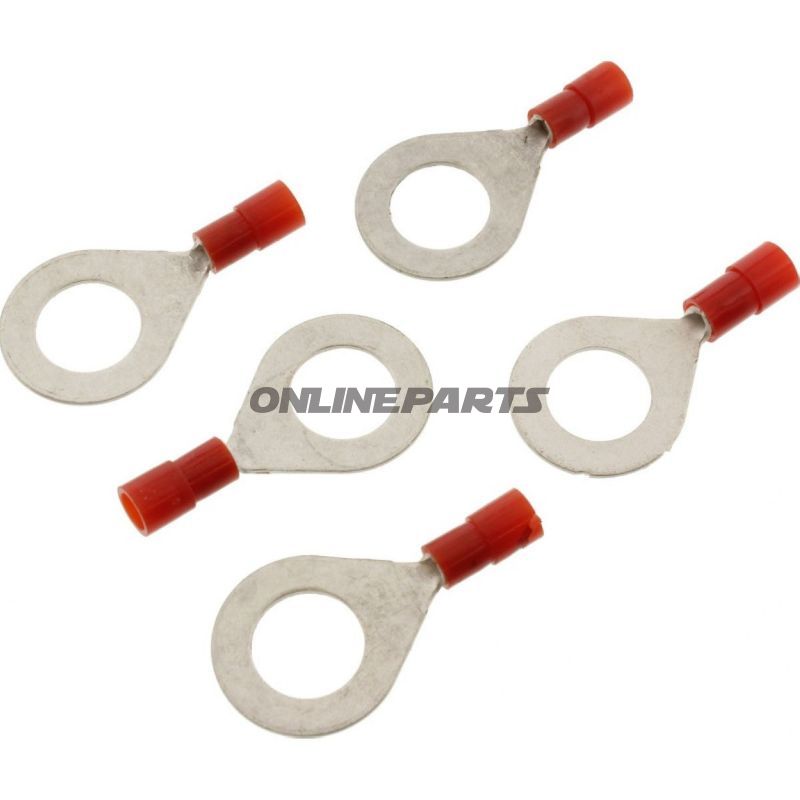

Ringkabelsko (ringtunge) M10, isolerad för ledare 0,5–1,5 mm²

Produkt: isolerad ringkabelsko från JMP (MPN: 158.05.09, GTIN: 4043981277098). Denna typ av ringkabelsko är avsedd för fast, mekanisk och elektrisk anslutning till M10-skruvar/bultar och är utförd med nylonisolering i rött färg.

Funktion och användning

• Ringkabelsko används för att ansluta enkelledarkablar till chassit, batteripoler eller andra anslutningspunkter där en ringformad terminal säkerställer en säker mekanisk fästning.
• Den runda öppningen är anpassad för M10-fästning, vilket gör den lämplig för montering på M10-bultar eller -skruvar i fordon, på motorcyklar och i elektriska installationer.
• Nylonisoleringen ger elektrisk isolation på klämstället och minskar risken för kortslutning samt skyddar mot mekanisk nötning vid insatspunkten.

Material och egenskaper

• Ledande del: metall (typiskt koppar eller tinbelagd koppar) för att uppnå god elektrisk ledningsförmåga och korrosionsskydd under normala driftsförhållanden.
• Isolering: nylon, färgad röd för snabb identifiering av tvärsnitt/grupp. Nylon tål vanlig mekanisk belastning och ger elektrisk isolation vid arbetsförhållanden.
• Temperaturbeständighet: uppgiven till cirka -105 °C (angivet i tekniska data); nylonens praktiska användningstemperatur ligger dock normalt över detta i omgivningsdrift — se tillverkarens specifikationer för korta eller kontinuerliga temperaturbelastningar.
• Utan krympslang: produkten har inte integrerad krympslang eller lodanslutning; samlingen sker vid mekaniskt tryck (krymppning) på ledarens avisolerade del.

Tekniska data (översikt)

• Typ: ringkabelsko
• Passar till bolt/skruv: M10
• För ledararea: 0,5–1,5 mm²
• Borr- / ringsdiameter: ca 10,5 mm (för M10)
• Isolerad: ja (nylon, röd)
• Loddeförbindelse: nej
• Krympslang: nej
• Antal poler: 1

Fördelar för fackpersoner

• Standard M10-ring säkerställer stabil mekanisk kontakt och enkel montering på batteripoler, chassit eller fotpaneler.
• Nylonisoleringen underlättar hantering och färgkodning vid felsökning eller underhåll.
• Lämplig för små tvärsnitt (0,5–1,5 mm²), vanligt förekommande i styrkretsar, signaler och mindre försörjningsledningar i fordon och maskiner.

Montering och installation

• Avisanpass ledningen till lämplig längd, sätt in i röret på kabelskoen och gör korrekt krympning med en passande krympverktyg för isolerade terminaler. En korrekt krympning ger låg övergångsmotstånd och god mekanisk styrka.
• Säkra att bulten/skruven och kontaktytan är rena före montering för att minimera korrosion och elektriskt motstånd.
• Använd lämpligt skruvmoment för M10-fästet för att undvika överpressning av terminalen eller löst förbindelse.

Kompatibilitet och användningsområden

• Lämplig för motorcyklar, bilar, elinstallationer i maskiner och paneler där M10-fäste används.
• Passar ledare i intervallet 0,5–1,5 mm², vanligtvis signal- och styrledningar eller mindre försörjningsledningar.

Ytterligare upplysningar

Produkten levereras under varumärket JMP (MPN 158.05.09) och identifieras även via GTIN 4043981277098. Beskrivningen ovan bygger på de tekniska uppgifterna från tillverkaren; vid särskilda miljökrav (t.ex. kemisk exponering, höga temperaturer eller vibrationsbelastning) bör lämpliga terminaltyper och material väljas samt verifieras kompatibilitet i den konkreta tillämpningen.
