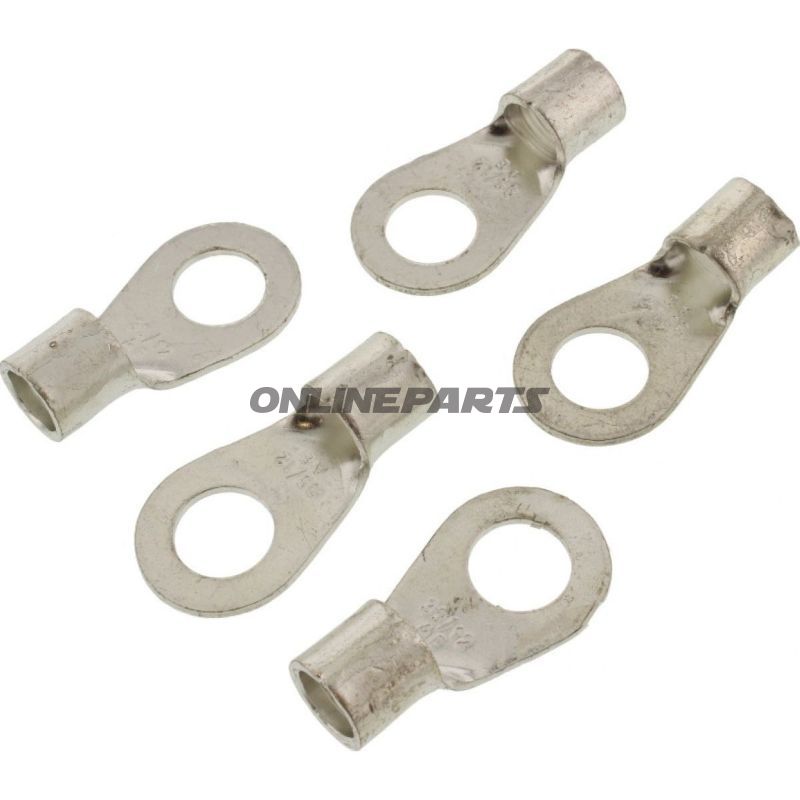

Ringzunge 35.0 M12 Jmppack 5 Pcs

Oisolerad ringkabelskobling JMP, 35,0 mm², M12 – lämplig för kraftiga ledare

Varumärke: JMP — MPN: 158.05.71 — GTIN: 4043981277715

Denna oisolerade ringkabelskobling från JMP är avsedd för elektriska kontakter där man ska säkerställa en mekanisk och elektrisk pålitlig kontakt mellan kabel och skruv- eller bultanslutning med M12-genomföring. Produkten följer DIN 46234-standarden och är utformad för ledare med tvärsnitt upp till 35,0 mm².

Funktion

• Ringkabelskoblingen omsluter ledarens avisolerade ändstycke och fästs med en skruv eller bult genom ringens Ø 13 mm borrhål, vilket ger en lågimpedansförbindelse och säker mekanisk fasthållning.
• Oisolerad utförande innebär att skarven ger direkt metallkontakt till bulten/skruven och ska användas där elektrisk kontakt till tillvaronlig metall inte är ett problem eller där isolering hanteras separat.
• Lämplig för enkelpoliga applikationer (1 pol), t.ex. jordförbindelser, huvudströmskablar eller kraftförsörjningsförbindelser i fordon och industriell utrustning.

Material och egenskaper

• Konstruktionen är tillverkad i korrosionsbestandigt metall lämpad för elektrisk ledningsförmåga (typiskt kopparlegering eller tinnbelagd koppar hos denna typ av produkter). Detta säkerställer god elektrisk kontakt och motstånd mot oxidation vid normala användningsförhållanden.
• Oisolerad design utan krympe- eller plastskydd — innebär hög värmeavledning och direkt kontakt, men kräver lämplig mekanisk och elektrisk avskärmning i installationen.
• Borrhål Ø 13 mm är anpassat för M12-bultar/genomföringar (M12 innebär i praktiken lämplig skruv/bult-storlek), så monteringen kan göras med standard M12-fästelement.

Tekniska data (sammanfattning)

• Typ: Ringkabelskobling
• Passar till: M12
• Max. ledartvärsnitt: 35,0 mm²
• Borrhål: Ø 13 mm
• Isolerad: Nej
• Lodet förbindelse: Nej
• Antal poler: 1

Kompatibilitet och användningstips

• Designad för kraftigare ledare upp till 35,0 mm² — använd lämplig kabelände (t.ex. pressad eller med ledningsändror) för att säkerställa jämn kontaktyta och förenkla sammanföringen.
• Vid montering rekommenderas korrekt moment för M12-bultar för att undvika mekanisk slapphet eller överpressning av ledarmaterialet.
• Eftersom kopplingen är oisolerad bör den inte användas på platser där oavsiktlig kontakt med andra ledande komponenter kan förekomma utan ytterligare isolation eller skydd.

Produkten identifieras i JMP:s sortiment med MPN 158.05.71 och kan spåras via GTIN 4043981277715. Konstruktionen och dimensioneringen följer gängse normkrav (DIN 46234), vilket gör komponenten igenkännbar i professionella installationssammanhang.
