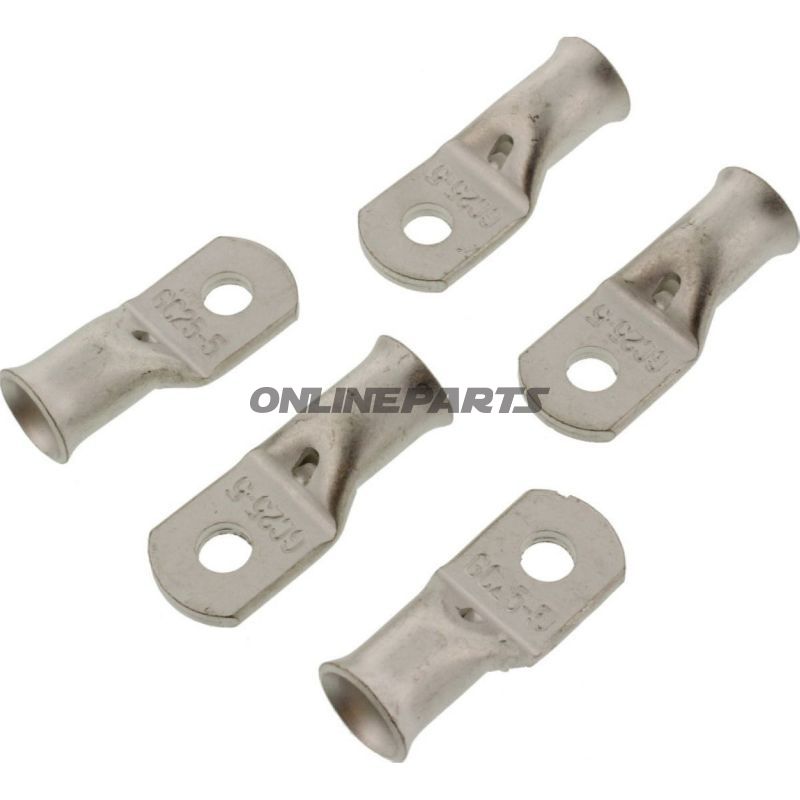

Ringzunge 25.0 M5 Jmppack 5 Pcs

Oisolerad ringkabelsko (ringenäbb) för kabel upp till 25 mm², passar M5

Produkt: oisolerad ringkabelsko från JMP (MPN: 158.04.67, GTIN: 4043981276671). Denna ringnäbb är avsedd för fasta eller flätade ledarändar, där en mekanisk och elektrisk pålitlig anslutning med skruv-/bultfäste på M5 önskas.

Funktion och användning

• Ringänden säkerställer en fast elektrisk anslutning mellan kabel och en skru- eller bultterminal. Den överför ström via ledarens kontaktyta mot undersidan av skru-terminalen.
• Lämplig för motorcykel- och bilinstallationer, batterikopplingar, jordningsförbindelser och styrboxar där utrymme och en solid mekanisk fastsättning är nödvändig.
• Den oisolerade utförandet gör den lämplig i situationer där utrymmet är begränsat eller där eftermonterad isolering (t.ex. krympeflex eller krympehylsa) används efter montering.

Material och konstruktion

• Oisolerad ringkabelsko tillverkad för att kunna pressas runt ledaren. Materialet är vanligtvis en elektriskt ledande metalllegering (särskilt kopparbaserad eller tinnpläterad koppar) för att säkerställa låg övergångsmotstånd och god korrosionsbeständighet vid korrekt efterbehandling. (Obs: specifik legering/ytbehandling framgår inte av datablad; antag standard koppar/tin-försegling för denna typ.)
• Designad med en ringöppning dimensionerad för M5-bultar/skruvar, vilket ger säker mekanisk låsning utan kabelskovridning.
• Enpoliga ringändar — avsedda för enkelleder.

Tekniska egenskaper

• Passar kabelarea upp till 25,0 mm² (max. ledararea angiven).
• Borrning/inuti hål Ø: för M5.
• Oisolerad (ingen plast- eller gummikappe) och inte lödförbindelse — avsedd för pressverktyg/krimpsling för permanent anslutning.
• Antal poler: 1.

Kompatibilitet och montering

• Använd lämpligt crimpprogram för den angivna ledarstorleken för att säkerställa korrekt mekanisk och elektrisk anslutning. Oisolerade ringändar kräver korrekt crimpsning och eventuellt efterbehandling (t.ex. krympeflex eller korrosionsskydd) vid utomhus- eller fuktiga installationer.
• Passar direkt till standard M5-skruv/bultterminaler i styrning, chassi- och batterimonteringar samt jordpunkter på motorcyklar och fordon.

Säkerhet och underhåll

• Säkerställ korrekt avisolering och avlägsnande av oxid på ledaren före monteringen för att minimera övergångsmotstånd.
• Efter crimpsning kan det vara lämpligt att använda skyddande ytbehandling (t.ex. korrosionsmedel eller krympeflex) i fuktiga eller saltiga miljöer för att undvika galvanisk korrosion.

Ytterligare information

• Varumärke: JMP, tillverkarens artikelnr (MPN): 158.04.67.
• GTIN: 4043981276671 — användbart vid sökning i reservdelskataloger och lagerhantering.
• Produkten anges som ringkontakt, lämplighet: M5, max. ledararea 25,0 mm², oisolerad, ingen lödförbindelse och utan värmeschlut.

Om du behöver uppgifter om specifik legering, ytbehandling eller rekommenderad crimpprofil för ett visst crimpprogram kan dessa detaljer ofta finnas i tillverkarens tekniska datablad eller genom att kontakta JMP.
