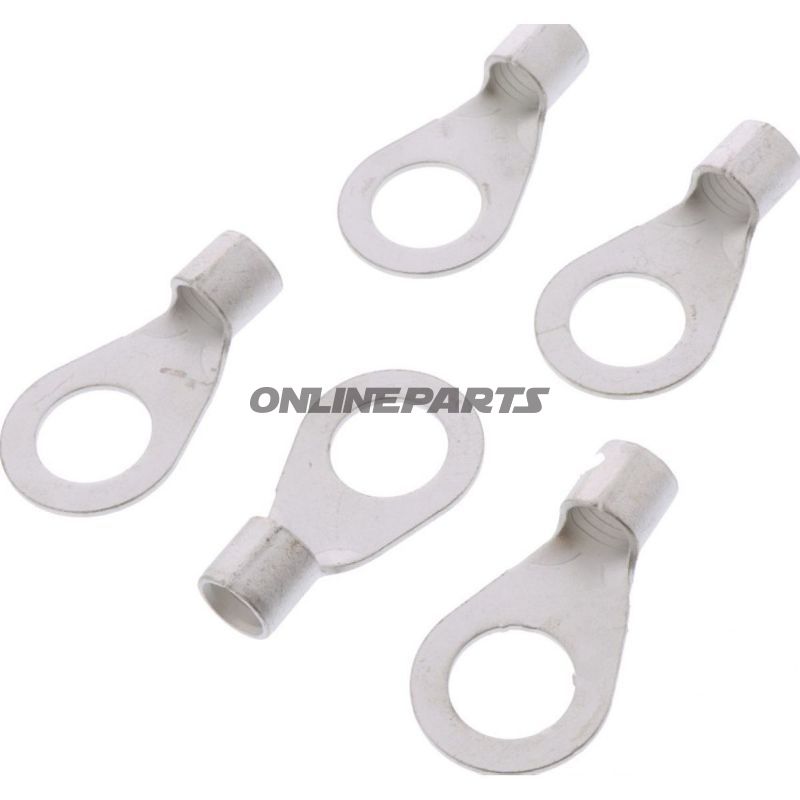

Ringzunge 25.0 M16 Jmppack 5 Pcs

Okoppladringsloked ringterminal (ringtunge) för M16 – för ledare upp till 35,0 mm²

Produktbeskrivning: Denna okopplade ringterminal från JMP (MPN: 158.05.80, GTIN: 4043981277807) är utförd som en traditionell ringtunga avsedd för fast montering på skruv-/bultförbindelser med gäng- eller flänsförbindelse i storlek M16. Ringterminalen är dimensionerad för ledningsarea upp till 35,0 mm² och har genom-mejlad hål med en innerringdiameter på cirka 17,0 mm enligt DIN 46234-standarder.

Funktion

• Skapar en mekanisk och elektrisk förbindelse mellan kabelledare och skruv-/bultpunkter där genomgående skruvförbindelse föredras.
• Okopplad design ger låg övergångsmodstånd och tillåter direkt metals-till-metals-kontakt vid montering på plåtar, massor eller jordpunkter.
• Lämplig för enkelpoliga ledningssamlingar där platsen kräver en robust ringanslutning.

Material och egenskaper

• Material: Standardspecifikationer för denna typ av ringterminal är normalt utförda i koppar eller nickelbelagd koppar för god elektrisk ledningsförmåga och korrosionsmotstånd. Produktdata följer DIN 46234, som beskriver dimensioner och materialgodkännande för okopplade ringtungor.
• Okopplad utförande: Ingen plast- eller gummibeläggning – gör installation och krympning/termisk behandling irrelevant vid själva klämningen, men kräver korrekt hantering för att undvika kortslutning mot närliggande ledande delar.
• Svetsning/Lödning:Produkten är inte förutsvetsad eller lödd till kabeln; ledaränden ska mekaniskt crimps/klämas eller lödas enligt installationspraxis för att säkerställa kontakt och mekanisk styrka.

Tekniska uppgifter

Kompatibilitet och användning

• Lämplig för professionella installationer i skyltar, batteri- och jordförbindelser, maskinpaneler och motorcykelapplikationer där en robust ringterminal med M16-genomföringshål krävs.
• Använd tillsammans med korrekt dimensionerad kabelsko-press för att uppnå en säker mekanisk och elektrisk förbindelse. Följ kabelarea-information för att undvika dålig crimps-/kontaktpunkt.
• Passar i installationer som följer DIN 46234-dimensioneringar; kontrollera mått mot befintlig skruv-/bultkonfiguration före montering.

Monteringsanvisning (kort)

• Avkort kabeln vid behov, avisolera lämpligt och sätt ledaren helt in i skaftet på ringterminalen.
• Använd ett lämpligt crimptverktyg för okopplade ringterminaler och verifiera mekanisk fasthållning.
• Om miljön kräver extra korrosionsskydd kan ytförädling eller användning av lödningsskyddspasta övervägas, men undvik att täcka monteringsytan inne i ringöppningen.

Identifikation: Produkten levereras av JMP och identifieras med MPN 158.05.80 och GTIN 4043981277807. Specifikationerna följer standarddimensioner enligt DIN 46234.
