Ringzunge 25.0 M12 Jmppack 5 Pcs

Uisolerad ringkabelsko (Ø 13,0 mm) till kabeltvärsnitt upp till 25,0 mm²

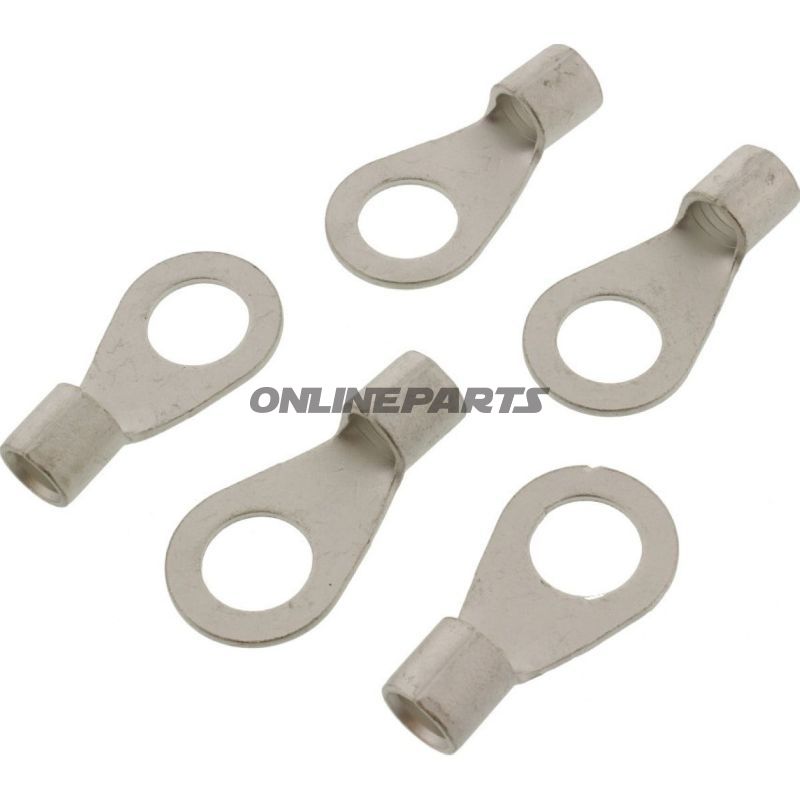

Produkt: Uisolerad ringkabelsko från JMP (MPN: 158.05.70, GTIN: 4043981277708). Denna ringkabelsko är avsedd för en ledare (1 pol) och passar till M12-bultar.

Funktion
Ringkabelsko används för fast och mekaniskt säker elektrisk anslutning mellan en ledning och en skruv- eller bultförbindelse. Den runda ögelformade klämmningen fördelar trycket från fästdelen och säkerställer god kontaktyta mot terminalen. Uisolerad utförande betyder att vid korrekt montering ska eventuell isolering av ledaren vara avslutad vid klämmepunkten, så att korrekt kontakt och mekanisk fästning uppnås.

Material och egenskaper

• Material: Metall (typiskt kopparlegering eller tinnbelagt koppar) — JMP specificerar produkten som uisolerad ringkabelsko, vilket normalt utförs i korrosionsbeständig metallbeläggning för att säkerställa god ledningsförmåga och hållbar kontakt.
• Uisolerad design: Ingen plastisolering eller krympslang inbyggd. Lämplig där plats, temperatur eller efterföljande krymp- eller isoleringsprocedurer krävs.
• DIN-standard: Utförandet följer DIN46234-dimensioner, vilket säkerställer kompatibilitet med standardiserade terminalplattor och skruvterminaler.
• Ingen lödning: Produkten är inte avsedd för lödning vid montering; förbindelsen upprättas med mekaniskt tryck/krymppverktyg.

Tekniska data och dimensioner

• Kabeltvärsnitt: upp till 25,0 mm² (anges som maximal ledararea).
• Borrhål/Ø öga: 13,0 mm, lämplig för M12- fästning.
• Typ: Ringkabelsko, 1 pol.
• Isolerad: Nej. Lödning/skruvförbindelser: Nej. Krympning/varm krympa: Nej.

Användarråd till montörer och mekaniker

• Förbered ledaren genom korrekt avisolering och skär bort skadat ledningsmaterial innan krympning.
• Använd lämplig krymp- eller pressverktyg dimensionerat för 25,0 mm² ringkabelsko för att uppnå mekaniskt hållbar och lågresistiv förbindelse.
• Vid installation i korrosiva miljöer rekommenderas kompletterande ytbehandling eller användning av lämpliga tätmetoder, då produkten är uisolerad.
• Se till att bultens huvud eller mutter passar till öghållets Ø 13,0 mm (M12), så kontaktflästen belastas jämnt.

Kompatibilitet
Ringkabelsko är avsedd för ledare upp till 25,0 mm² och M12-fäste. Följer DIN46234-dimensionering, vilket gör den kompatibel med standardiserade terminalblock, jordningspunkter och maskininstallationer där M12-ögat används.

Identifiering
Detta produkt marknadsförs av JMP under artikelnummer (MPN) 158.05.70 och säljs med GTIN 4043981277708, vilket gör det möjligt att kontrollera leverantörs- och variantinformation i reservdelar- och inköpssystem.

Noteringar
Produktfaktauppgifter om antal i förpackning från leverantörsbeskrivningen är utelämnade här för att undvika missförstånd vid beställning. Vid behov av information om förpackning eller leveransmängder, kontakta leverantören direkt.
