Ringtungor ACV 194.04.91 För 20 mm² kabel. Ögons hål Ø 8,4 mm. Delvis isolerade, Guld-serien.
Leveranstid: 1-5 arbetsdagar

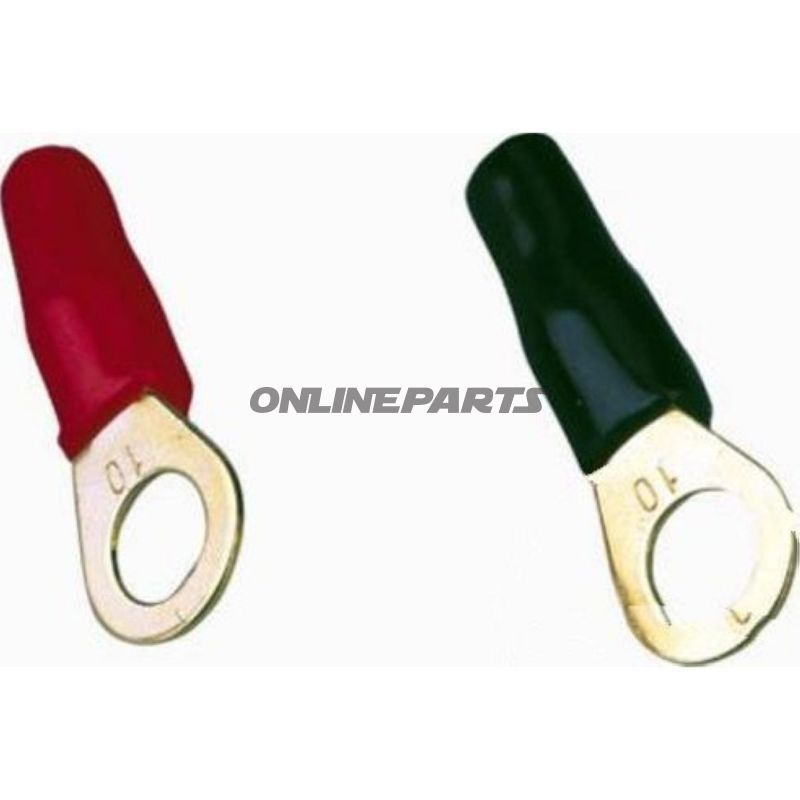

Ringkabelhylsor 20,0 mm² till M8 – sats 1 röd / 1 svart (ACV, MPN 194.04.91)
Produktöversikt: Denna sats från ACV består av två delvis isolerade ring terminalsberäknade för kablar upp till 20,0 mm² och skruv- eller bultfäste med M8 (ögonhål Ø 8,4 mm). GTIN för denna produkt är 4026724712384 och tillverkareartikelnummer (MPN) är 194.04.91.
Funktion och användning: Ring terminals används för att skapa en mekanisk och elektrisk anslutning mellan kabel och skruv-/bultpunkt i elektriska kredslop inom motorcyklar, fordon och verkstadsapplikationer. De delvis isolerade ring terminals skyddar den monterade kabeländen mot kortslutning och mekanisk nötning, medan ringens metallyta ger en säker kontakt mot chassi, batteripol eller fördelningsterminal.
- Dimensioner: Ögla Ø 8,4 mm (passar till M8), ringdiameter D: 16,5 mm.
- Kabelarea: För ledare upp till 20,0 mm².
- Poler: 1-polig ringkontakt.
- Utförande: Gold series — metallytan har en guldfärgad finish, som typiskt förbättrar korrosionsbeständighet och elektrisk kontakt jämfört med obehandlade metaller.
- Leverans: Sats bestående av 2 st.: 1 röd och 1 svart ringterminal.
Material och egenskaper: Ringterminalerna är tillverkade i ledande metall med guldfärgad ytkalbehandling. Den delvisa isoleringen runt skaftet är tillverkad av isolerande plast som skyddar mot oavsiktlig kontakt och delvis inträngning av smuts eller fukt. Det finns inga lodförbindelser eller krymprör integrerade; kabelskäggning och mekanisk crimpsning eller pressning rekommenderas för att säkerställa god elektrisk anslutning.
Tekniska detaljer (kort):
- Typ: Ringkontakt för M8-montering
- Lämplig för: M8-bultar/nålar
- Max. kabelarea: 20,0 mm²
- Lödning behövs: Nej
- Isolerad: Ja (delvis)
- Värmeskyddsrör: Nej
- Antal poler: 1
Praktiska överväganden vid montering: För att uppnå en pålitlig elektrisk anslutning bör ledaren avisoleras korrekt, sättas helt in i tuben och mekaniskt crimps med verktyg som är lämpligt för 20 mm² terminaler. Kontrollera måttet på monteringsskruven (M8) och se till tillräcklig moment vid åtdragning utan att deformera ringen. På motorcyklar rekommenderas korrosionsskydd på skruvförbindelsen om den utsätts för fukt eller saltrester.
Kompatibilitet: Lämplig för kablar upp till 20,0 mm² och monteringspunkter med M8-bultar eller skruvar. Lämlig för batterianslutningar, chassi- eller fördelningsterminaler i fordons elektriska system, samt allmänna elektriska installationer där en enkelpolig ringanslutning krävs.
Var branding och identifikation: ACV levererar detta ringterminalset under MPN 194.04.91. GTIN 4026724712384 kan användas för lagerhållning och verifiering vid beställning.
