Ringzunge 1.5-2.5 M12 Jmppack 5 Pcs

Oisolerad ringkabelsko M12 till kabel 1,5–2,5 mm² (JMP 158.05.66)

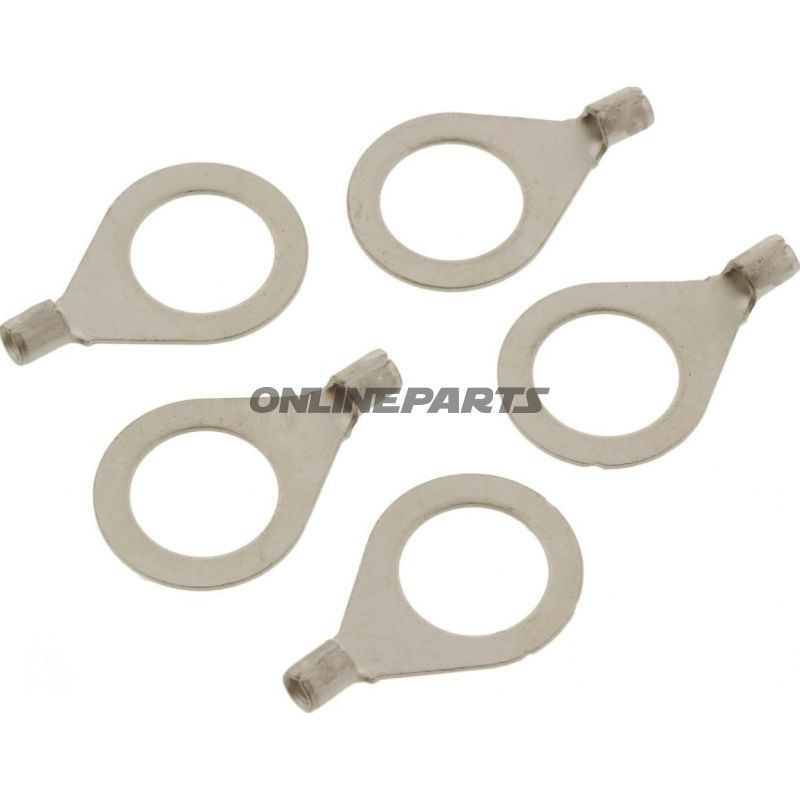

Produktöversikt: Denna oisolerade ringkabelsko från JMP (MPN: 158.05.66, GTIN: 4043981277661) är utformad för fast elektrisk anslutning på bultar eller suvar med M12-genomföring. Den bildar en mekanisk och elektriskt tillförlitlig anslutning till apparater, chassi eller ledbanor där en ringterminal är nödvändig.

Funktion och användning: Ringkabelsko används för att ansluta enkelledarkablar med skruvterminaler eller bultar, där återhållning och god elektrisk kontakt är viktig. Den oisolerade konstruktionen tillåter direkt metall mot metall-kontakt vid terminalpunkten och är lämplig för montering i elektriska installationer på motorcyklar, i kontrollboxar och övriga applikationer där isoleringen hanteras separat eller inte är nödvändig.

• Kompatibilitet: Beräknad för M12-bultar/genomföringar med borr Ø 13,0 mm och för kabelarea från 1,5 mm² upp till 2,5 mm².
• Standard: Utförd i enlighet med DIN 46234, vilket säkerställer dimensioner och passform enligt allmän industristandard för ringkabelsko.
• Poler: Enkel pol (en ledare per ring).

Material och egenskaper: Ringkabelsko är utförd i metalliskt ledande material utan isolerande hylsa. Den oisolerade konstruktionen innebär att produkten främst fokuserar på elektrisk ledningsförmåga och mekanisk styrka vid sammanfästning. Materialvalet (vanligt kopparlegering med tennad yta vid denna typ av komponent) ger låg övergångsmotstånd och korrosionsskydd under normala förhållanden; detta är särskilt relevant i fordonsinstallationer där vibration och temperaturvariationer förekommer.

Montering: Kabeln sätts in i skaftet på ringkabelsko och krimpas med en lämplig krymptång för att uppnå säker mekanisk fästning och elektrisk kontakt. Eftersom produkten är oisolerad rekommenderas efterföljande skydd med krympfärg eller liknande isoleringsmetod om samlingen utsätts för beröring, fukt eller risk för kortslutning.

Tekniska punkter:

• Typ: Ringkabelsko (ring connector).
• För M12-montering; borrhål Ø cirka 13,0 mm.
• Kabelarea: 1,5–2,5 mm².
• Oisolerad, inte avsedd för lödning i samband med den levererade ringen.
• Antal poler: 1.
• Standard: DIN 46234.

Praktiska överväganden för mekaniker och tekniker: Vid val av ringkabelsko, se till att dimensioneringen stämmer med kabelarea och bultdimension för att uppnå tillfredsställande kontakttryck. Korrekt crimpning är avgörande för mekanisk hållbarhet vid vibrationer på motorcyklar. Överväg miljöskydd (krympeflex eller korrosionsskyddande pasta) vid installationer utsatta för fukt eller salt.

Identifiering: Produkten tillverkas av JMP och kan identifieras med fabrikationsnumret MPN 158.05.66 och den globala handelsspårningskoden GTIN 4043981277661.

Anmärkning: Beskrivningen täcker de tekniska egenskaperna. Se till att välja korrekt storlek och efterbehandla samm sockningen enligt installationsmiljöns krav.
