Ringzunge 120.0 M16 Jmppack 1 Pcs

Ringkabelsko (ringenlägg) 120 mm², M16 – oisolerad, för kabeldragning och jordförbindelse

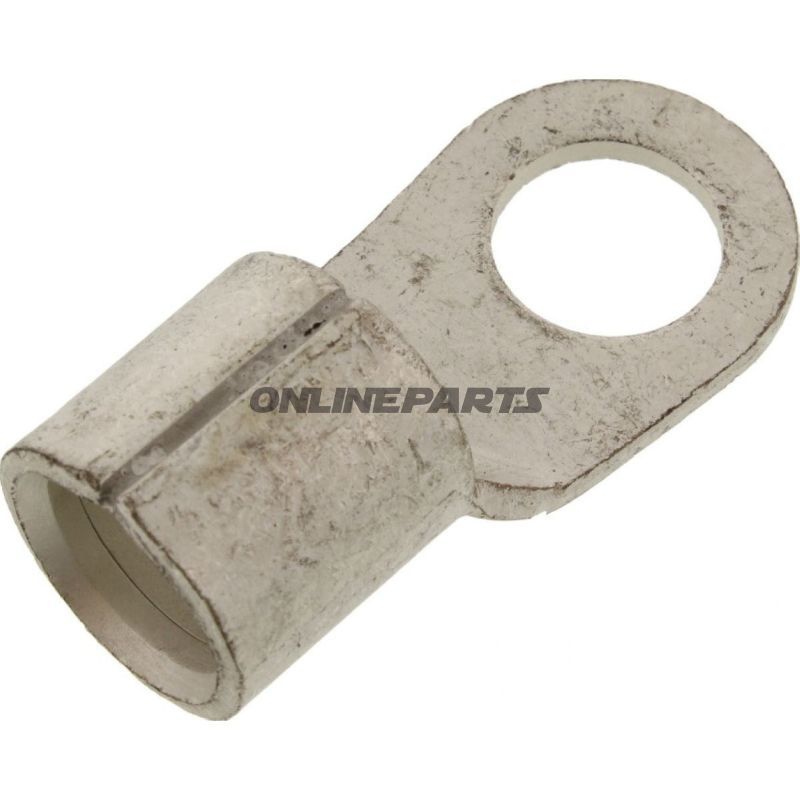

Produkt: JMP ringkabelsko, modell 158.05.84 (GTIN 4043981277845). Denna oisolerade ringtunga är avsedd för elektriska kopplingar där en robust mekanisk och elektrisk kontakt över en skruv-/bultförbindelse är nödvändig. Den levereras enstaka i förpackning som angivet av tillverkaren JMP.

Funktion och användning

• Ringtungen används för att fästa en elektrisk ledare till en skruv eller bult med M16-snitt/beslag och är lämplig för permanenta eller semi-permanenta kopplingspunkter såsom jordförbindelser, batteriterminaler och tavleförbindelser.
• Den öppna kabeländen sätts in, pressas (krymps) eller löds beroende på arbetsmetod, varefter ringhålet läggs över bult/axel och fästs med mutter-skiva för säker elektrisk kontakt.
• Designen följer DIN 46234, vilket säkerställer kompatibilitet med standardiserade installationsmetoder och fästmått.

Material och tekniska egenskaper

• Ohiserad utförande: Ingen isolerande mantel eller krympeflex – avsedd för installationer där isolering varken är nödvändig eller hanteras separat.
• Lämplig för ledare upp till 120 mm² tvärsnitt, vilket täcker större kraftkablar vanligt förekommande i motorkrafts- och jordningsapplikationer.
• Ringhålens borrdiameter är Ø 17,0 mm, dimensionerad för M16-bult/hålmontering.
• Antal poler: 1. Det finns inga inbyggda lödförbindelser eller krympkomponenter.
• Standard: DIN 46234, vilket anger mått och form för ringtungor i denna kategori.

Kompatibilitet och monteringsnoter

• Passar till bultar och terminaler med M16-dimension; hålets Ø 17,0 mm ger plats för standard M16-tillbehör och brickor.
• Lämplig för kopparledare med lämplig förberedelse (avskalning, ev. lödning eller krympning av kabelsko beroende på krav). För stora tvärsnitt rekommenderas korrekt crimptang/krymptång för att säkerställa låg övergångsmotstånd och mekanisk stabilitet.
• Eftersom produkten är oisolerad bör elektrisk isolering eller skydd mot oavsiktlig kontakt utföras i installationen där säkerhetsstandarder kräver det.

Tekniska data (kort)

• Typ: Ringkabelsko / ringtunga
• Storlek/gänga: M16
• För ledartvärsnitt: Upp till 120 mm²
• Borrhole: Ø 17,0 mm
• Isolerad: Nej
• Svetsade/lödade förbindelser: Nej
• Antal poler: 1
• Standard: DIN 46234

Identifiering

Produkten säljs under märket JMP och identifieras med tillverkningsnummer (MPN) 158.05.84. GTIN för varan är 4043981277845, vilket kan användas vid lagerhantering eller vid förfrågan till leverantören.

OBS

Det rekommenderas att använda korrekt krymptang/vridverktyg för den angivna tvärsnittet och kontrollera att monteringsytor är rena och fria från korrosion för optimal elektrisk kontakt. Eftersom ringtungen är oisolerad, ska korrekt säkerhetsåtgärd och eventuell efterisolering planeras i installationen.
