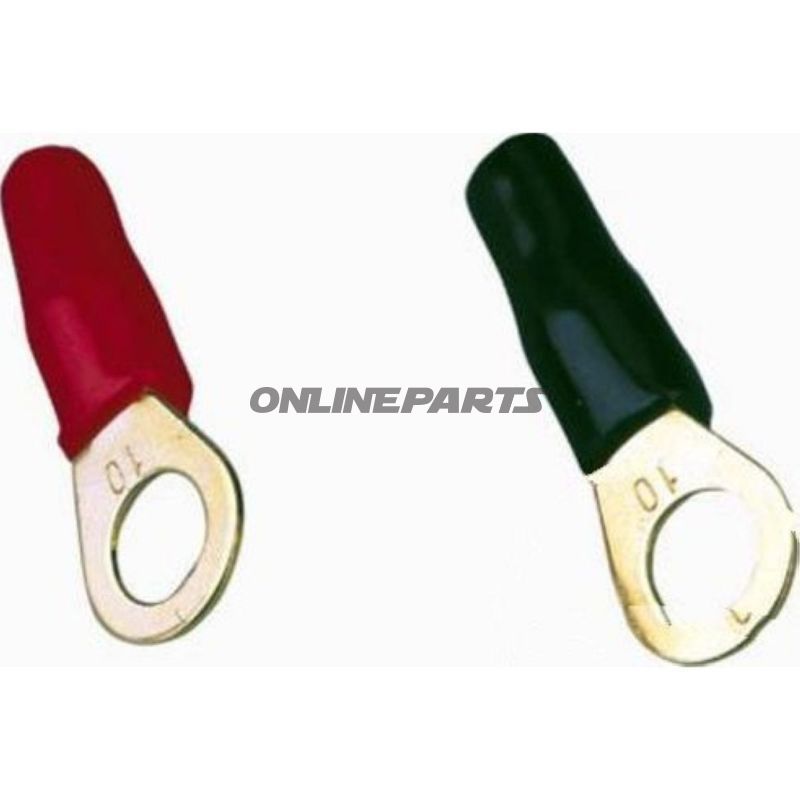

Ringzunge 10.0 M82 Red / 2 Black Gold

Ringkabelsko (ringögon) 10,0 mm² till M8 – delvis isolerad, set med färger

Produktöversikt: Denna ringkabelsko från ACV (MPN: 194.04.92, GTIN: 4026724712193) är en delvis isolerad ringögon avsedd för kabelarea upp till 10,0 mm² och skruv-/bultstorlek M8. Setet levereras med två röda och två svarta ringkabelsko och är utfört i förgyllt material i enlighet med tillverkarens "Gold-serie".

Funktion och användning: Ringkabelskoens primära funktion är att skapa en pålitlig mekanisk och elektrisk förbindelse mellan ledare och skruv- eller bultförbindelser på motorcyklar, fordon eller elektriska installationer. Den delvisa isoleringen skyddar ledarens avskalade ände mot kortslutning och ger färgkoordination för polaritet eller kretsidentifikation (röd vanligtvis positiv, svart vanligtvis negativ eller jord). Ögats inre diameter på cirka 8,4 mm gör den lämplig för M8-fästen, och den flankande yttre diameter samt kroppsstorlek (D ≈ 15 mm) säkerställer tillräcklig kontaktyta vid uppdragning med mutter eller skruv.

Material och egenskaper:

• Kontaktmaterial: Förgylld yta för förbättrad korrosionsbeständighet och lägre kontaktresistans jämfört med obelagda alternativ. Guldplätering är särskilt relevant i miljöer med vibrationer och fukt, där oxidation annars kan öka övergångsresistansen.
• Isolering: Delvis termoplastisk/isolated skaft som skyddar änden vid presspunkten och minskar risk för oavsiktlig kortslutning vid närbelägna förbindelser. Produktdata anger att produkten är isolerad, men inte krymprör eller lödd förbindelse.
• Konstruktion: Icke-svetsad och icke-lodad förbindelse — avsedd för mekaniskt crimpsverktyg. Ensriktad ringform säkerställer jämnt tryck och god kontaktyta vid korrekt krympning.

Tekniska detaljer:

• Typ: Ringkabelsko / ringögon
• Lämplig till bult/skruv: M8 (Ø 8,4 mm inre öga)
• Max kabelarea: 10,0 mm²
• Isolerad: Ja (delvis)
• Antal poler: 1
• Värmeskrållning: Nej
• Svetsade/lödda förbindelser: Nej — avsedd för krympning
• Yttre dimension (D): ca. 15 mm

Kompatibilitet och användningsscenarier: Passar till standard M8-fästdorn och terminalskruvar på batteriklämmor, stiroppkopplingar, säkringsblock och jordningspunkter på motorcyklar och mindre motorfordon. Färgmärkning (2 röda, 2 svarta) gör setet lämpligt för snabb identifikation vid montering och vid efterföljande service. Rekommenderad användning är tillsammans med korrekt dimensionerade krympverktyg för elektriska ringterminaler och relevant kabelströmkapacitet i enlighet med tillverkarens ledningsdimensioner.

Fördelar i tekniska termer:

• Guldplätering förbättrar elektrisk kontakt och korrosionsbeständighet i aggressiva miljöer.
• Delvis isolering skyddar mot kortslutning vid närbelägna komponenter utan att hindra mekanisk krympning.
• Standard M8-öga säkerställer bred kompatibilitet med vanliga monteringspunkter.
• Levereras i färgkodad uppsättning, vilket förenklar polaritetsmarkering och systematisering i monteringsarbete.

Leverantörsuppgifter: Produkten marknadsförs under varumärket ACV (MPN: 194.04.92). GTIN 4026724712193 kan användas för lagerhantering och entydig identifiering vid beställning. Observera att leveransen inkluderar set med fyra stycken (2 röda, 2 svarta); emballageantal större än dessa bör inte förväxlas med enskild kunds leveranspaket.

Viktiga monteringsanvisningar: Använd lämpliga krympverktyg för isolerade ringkabelsko och kontrollera krympens mekaniska och elektriska kvalitet. Undvik lödning eller uppvärmning som kan skada isoleringen eller beläggningen. Efter krympning rekommenderas en visuell och eventuellt dragprov för att bekräfta korrekt förbindelse.
