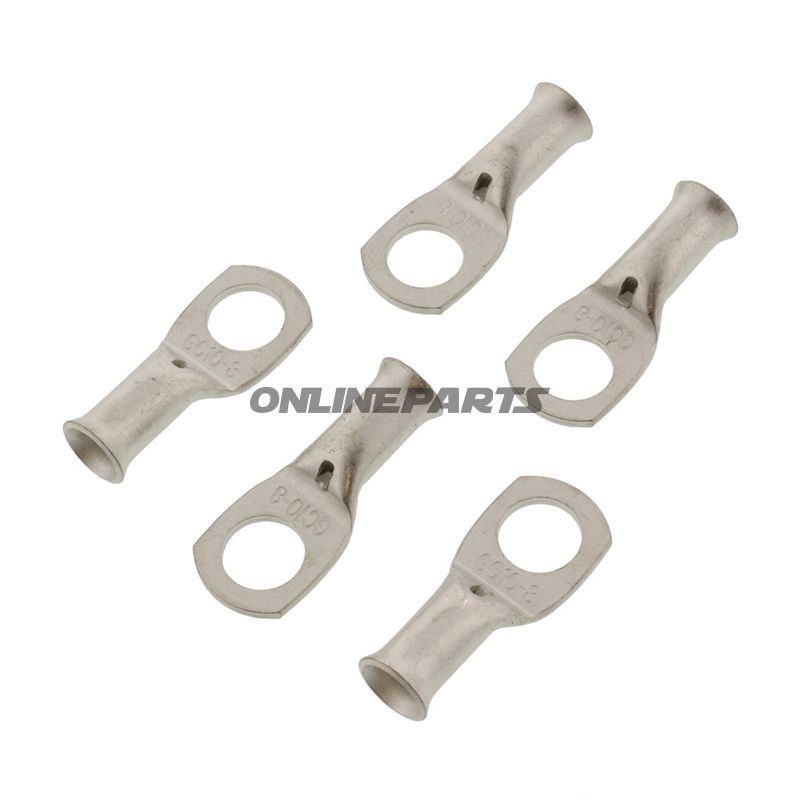

Ringzunge 10.0 M8 Jmppack 5 Pcs Altn 1580898

Isolerad ringkabelsko spikskiva (ringögon) M8 för ledning upp till 10,0 mm²

Produkt: isolerad ringkabelsko från JMP (MPN: 158.04.85, GTIN: 4043981276855). Denna ringögon är utformad för elektriska förbindelser där en pålitlig mekanisk och elektrisk kontakt ska uppnås vid skruv- eller bultförbindelser med M8-dimension.

Funktion

• Ger en fast, mekanisk förbindelse mellan ledning och skruv-/bultpunkt med hjälp av en ringformad ögla som placeras över en M8-skruv eller -bult.
• Designad för att säkerställa god ledningsövergång och minska värmeutveckling i kontaktpunkten vid korrekt montering och dimensionering av ledning.
• Används i motorinstallationer, stolpeförbindelser, distributionscentraler och andra platser där en robust bultförbindelse är nödvändig.

Material och egenskaper

• Oisolerad utförande: ringen har ingen plastisk isolering, vilket ger direkt metall-til-metall-kontakt och möjlighet till svetsning eller krympning vid behov, beroende på installationens krav.
• Typiskt tillverkad i kopparlegering eller tinnbelagd koppar för att säkerställa god elektrisk ledningsförmåga och korrosionsbeständighet i aggressiva miljöer; JMP-märkes utförande är anpassat till standardkrav för elektriska förbindelser.
• Ringöppning/borr Ø 8,4 mm, vilket passar för M8-bultar/skruvar med tillräcklig klarning vid korrekt monterad mutter.
• Lämplig för ledningsarea upp till 10,0 mm² — välj korrekt kabelarea och kabelskoens längd för att uppnå säker mekanisk fästande och optimal elektrisk kontakt.

Tekniska detaljer

• Typ: ringkabelsko skiva
• Passar till: M8
• Max ledningsarea: 10,0 mm²
• Förbindelseboring: Ø 8,4 mm
• Oisolerad: ja
• Antal poler: 1
• Ej avsedd för lödning eller krympning med integrerad värmekrympning (ingen isolering eller heat-shrink inkluderat)

Användningsnoteringar och montering

• Skär av kabelns ledare korrekt, stoppa ledaren i röret på ringögat och pressa med lämpligt kabelsko-pressverktyg för att uppnå en mekanisk och elektriskt säker förbindelse.
• Vid montering på skruv-/bultförbindelser: se till korrekt moment på mutter/skruv för att undvika mekaniskt spel eller överpressning som kan skada ledare eller ringögat.
• Eftersom produkten är oisolerad bör ringögat användas i installationer där risk för kortslutning elimineras genom korrekt placering eller kompletterande isolering efter montage om det behövs.

Kompatibilitet och användningsområden

• Lämplig för elektriska installationer på motorcyklar, ATV, mindre fordon och för allmän el-teknik där M8-bultar används för fäste.
• Passar både i vibrationsutsatta miljöer och fasta skåpinstallationer, förutsatt korrekt pressning och mekaniskt fäste.

Identifiering

• Varumärke: JMP — modellen följer JMPs standard för oisolerade kabelskor.
• MPN: 158.04.85
• GTIN: 4043981276855

Om du har specifika krav gällande materialbeläggning (t.ex. tinnbeläggning) eller dimensioner utöver de angivna rekommenderas att kontrollera leverantörens tekniska datablad eller kontakta återförsäljaren för dokumentation. Denna beskrivning fokuserar på de mekaniska och elektriska egenskaperna relevanta för mekaniker och motorcykelägare.
