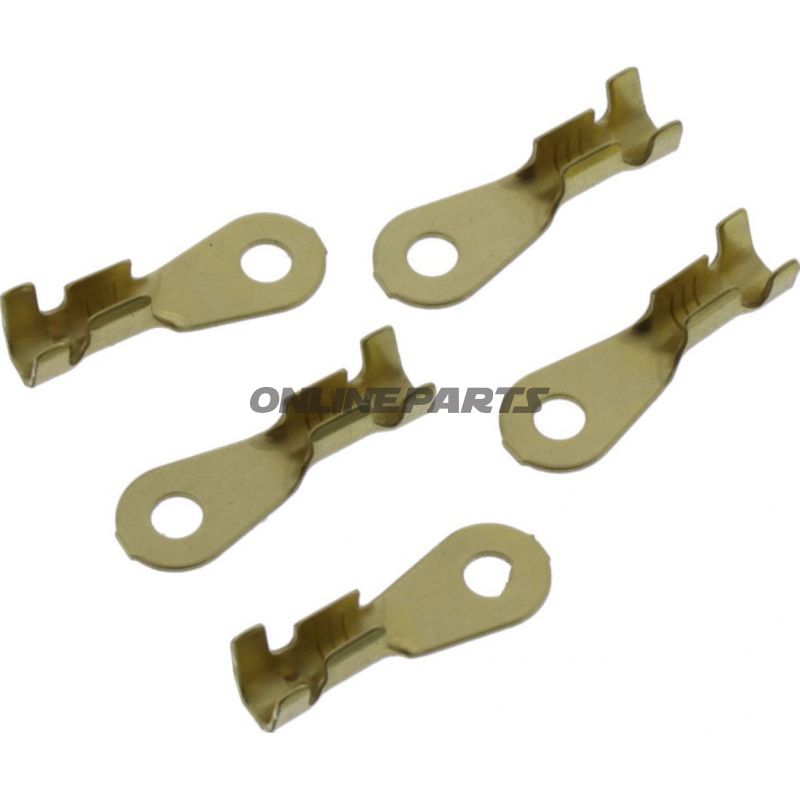

Ringzunge 1.0-2.5 M3 Jmppack 5 Pcs

Ringkabelsko (uiriserad) till kabeltvärsnitt 1,0–2,5 mm², borrhål Ø 3,2 mm (M3)

Produkt: JMP ringkabelsko, oisolerad. Denna variant (MPN: 158.03.91, GTIN: 4043981275926) tillverkas av JMP och levereras i en mindre förpackning avsedd för praktisk användning vid reparation och underhåll av motorcyklers elektriska system.

Funktion
Ringkabelsko är utformad för att skapa en pålitlig, mekanisk och elektrisk anslutning mellan en ledare och en skruv- eller bultförande (M3). Den fasta ringformen säkerställer god kontaktyta mot skruvhuvud eller mutter, och minskar risken för att ledaren lossnar vid vibrationer eller drag. Eftersom denna variant är oisolerad används den vanligtvis vid punkter med skyddande kapsling eller där extra isolering görs efter montering.

Material och egenskaper

• Oisolerad kontaktpunkt utan krymp- eller plastbeläggning — lämplig för användning där direkt metall-mot-metall-anslutning önskas.
• Designad för kabeltvärsnitt från 1,0 mm² upp till 2,5 mm², vilket täcker vanliga ledarstorlekar i motorcykel-elektronik.
• Borrhål Ø 3,2 mm, passande för M3-fäste. MPN 158.03.91 tydliggör variant och dimensioner från JMP.
• Det finns ingen lödförbindelse vid benet — förbindelsen sker vid press/krimp eller tydlig mekanisk fastsättning beroende på arbetsmetod.
• Enkelskalsdesign, lämplig för enskilda ledarförbindelser.

Användning och kompatibilitet
Ringkabelsko är lämplig för elektriska anslutningar på chassi, batteriterminaler (där plats och isolering tillåter), säkringsblock och övriga punkter där M3-fäste används. Den passar standardledare i motorcykelinstallationer och mindre fordon samt andra elektriska installationer med motsvarande krav på ledarens tvärsnitt.

Installationsråd

• Klara av isoleringen på ledaren korrekt (motsvarande 1,0–2,5 mm²) och sätt hela ledaränden i skaftet före krimpning.
• Använd lämplig krimptång för att uppnå mekanisk stabilitet och låg övergångsresistans; undvik att bara böja ledarna in i ringens öga utan korrekt krimp.
• Efter montering ska förbindelsen kontrolleras visuellt och mekaniskt för korrekt tätning och kontakt. Om användningsstället inte är isolerat bör ytterligare skydd mot korrosion och kortslutning övervägas (t.ex. krymprör eller kåpa).

Tekniska data (sammanfattning)

• Typ: Ringkabelsko
• Passar skruv: M3 (borrhål Ø 3,2 mm)
• Kabeltvärsnitt: 1,0–2,5 mm²
• Isolerad: Nej
• Loddförbindelse: Nej
• Antal poler: 1

Produkten är tillverkad av JMP (varumärke: JMP) och identifieras med producentnummer 158.03.91 (MPN) samt streckkoden GTIN 4043981275926. Dessa koder är användbara vid verifiering av variant och dimension innan beställning eller vid jämförelse med befintliga komponenter.
