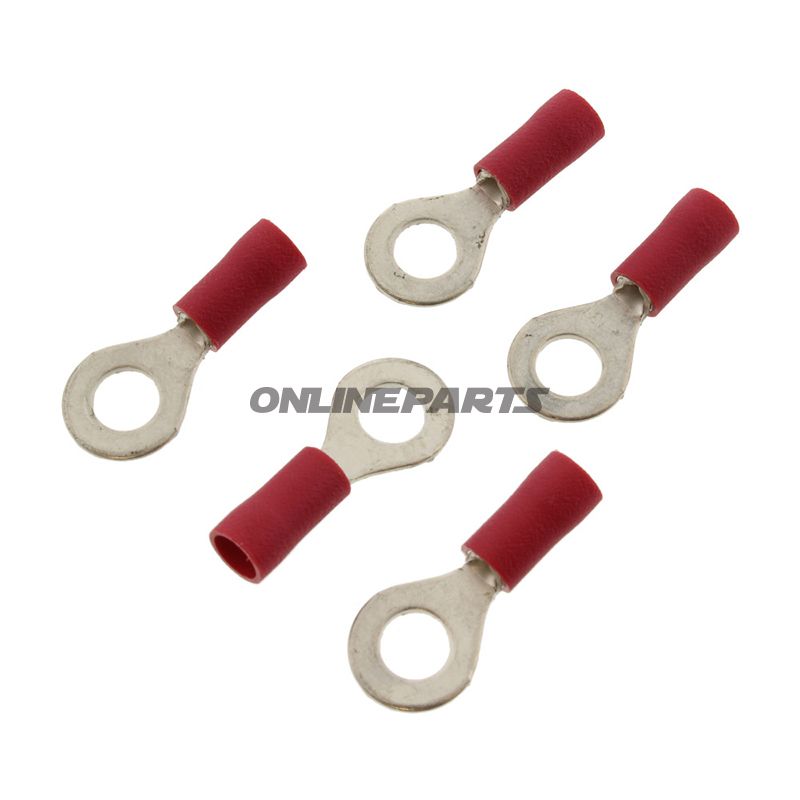

Ringzunge 0.5-1.5 M5 Jmppack 5 Pcs

Ringkabelsko (isolerad) till M5 – för ledarens tvärsnitt 0,5–1,5 mm²

Produkt: JMP ringkabelsko, röd – modell 158.04.98 (GTIN 4043981276985). Detta är en isolerad ringkabelsko avsedd för montering på ledare med tvärsnitt mellan 0,5 och 1,5 mm² och för fastgörande med M5-bult.

Funktion och användning

• Ringkabelsko säkerställer mekanisk och elektrisk anslutning mellan en enskild ledare och en skruv-/bultfäste. Den är lämplig för jordförbindelser, signal- och strömanslutningar på motorcyklar samt till styregångar och klämmor.
• Den isolerade utformningen begränsar risken för kortslutning genom att täcka klemområdet och ge en markerad, färgkodad anslutning (röd).
• Borrhålet är Ø 5,3 mm, vilket passar för M5-fäste och ger stabil mekanisk fastsättning under vibrationer.

Material och egenskaper

• Terminaldelen är utförd i ett ledande metall (vanligtvis tinnbelagt koppar eller liknande legering), valt för god elektrisk ledningsförmåga och korrosionsmotstånd i miljöer med vibration och luftfuktighet.
• Isoleringen är ett polymermaterial (röd färg) som skyddar mot mekaniskt slitage och kortslutning, samtidigt som den ger en viss spänningsmotstånd vid normala driftstemperaturer.
• Produkten är inte avsedd för lödning på ledare/terminal efter montering (soldered connections: nej), och den har inte krympeflex. Monteringsprincipen är mekanisk krimpning i ledaränden.
• Temperaturmotstånd anges till -75°C (vanligtvis som nedre gräns för materialets elasticitet/bärförmåga), vilket betyder att materialet fungerar i kalla omgivningar. Den övre drifttemperaturen bör bedömas utifrån applikationens övriga krav.

Tekniska data (översikt)

• Typ: Ringkabelsko
• Passar till skruv/bult: M5 (borrhål Ø 5,3 mm)
• För ledarens tvärsnitt: 0,5 – 1,5 mm²
• Antal poler: 1
• Isolerad: Ja
• Svetse-/lödförbindelse: Nej
• Krympeflex: Nej
• Temperaturmotstånd (nedre gräns): -75°C

Kompatibilitet och montering

• Används tillsammans med kablar och ledare i det angivna tvärsnittet. För korrekt elektrisk kontakt ska ledarens isolering avklämmas korrekt, och terminalen ska krimpas med lämpligt krimpverktyg för kabeltyp och tvärsnitt.
• Passar till standard M5-fäste på chassiplattor, kontaktlister och karosplattor. Kontrollera att bolthus och skiva passar till ringens yttre mått för att undvika mekaniska belastningspunkter.

Märke och identifikation

Detta produkt levereras av JMP och är identiferat med producentnummer (MPN) 158.04.98 och GTIN 4043981276985. Informationen kan användas vid beställning eller vid kontroll av reservdelsnummer i verkstäder.

Anmärkningar för mekanikern

• Välj korrekt krimpkvalitet och verktyg för att säkerställa låg övergångsresistans och god mekanisk fastsättning vid vibrationer.
• Undvik att använda terminaler till ledningar utan att ta bort isoleringen för ett lämpligt krimpområde, och kontrollera att isoleringen inte kläms permanent av bultens huvud.
• Om applikationen utsätts för höga temperaturer över tid, bedöm då den sammanlagda termiska belastningen av både isolering och ledare.

Referens: JMP ringkabelsko, modell 158.04.98 (GTIN 4043981276985).
