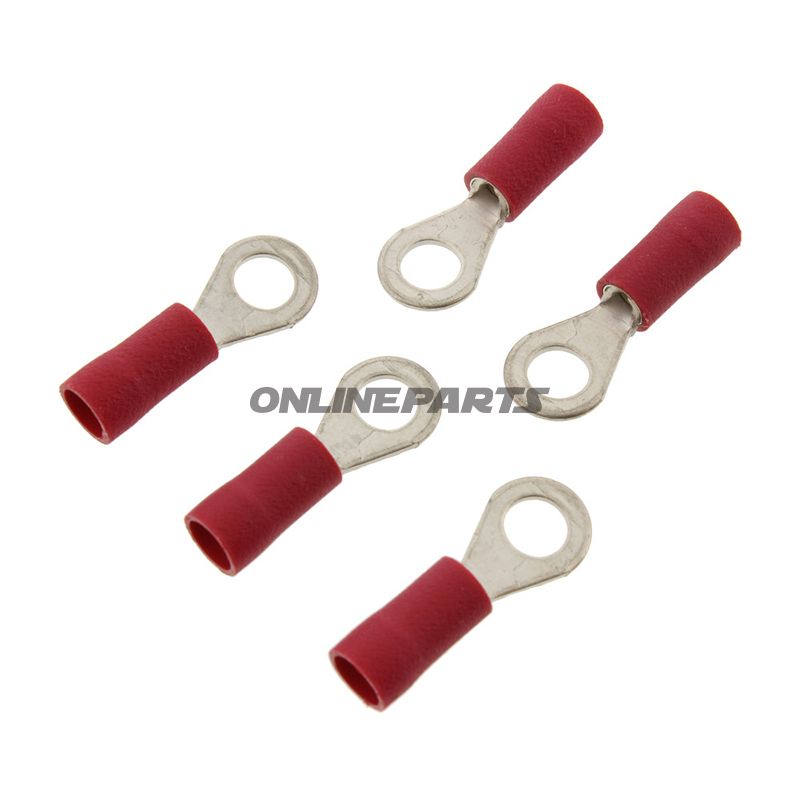

Ringzunge 0.5-1.5 M4 Jmppack 5 Pcs

Isolerad ringskruvanslutning för M4 – för kabelarea 0,5–1,5 mm²

Produkt: isolerad ringskruvanslutning i rött från JMP (MPN: 158.04.97, GTIN: 4043981276978). Denna ringskruvanslutning är utformad för elektriska kopplingar där en skruvförbindelse med M4-bult används, och ledningsarea ligger mellan 0,5 och 1,5 mm².

Funktion

• Skapar en säker mekanisk och elektrisk koppling mellan en enkelledare och en skruv-/bultterminal (M4).
• Ringsformen säkerställer god kontaktyta runt skruven och minskar risken för lösa förbindelser vid vibrationer jämfört med att bara leda ledaren runt skruven.
• Isoleringen minskar risken för kortslutning genom att täcka ledarens blottade område vid anslutningen.

Material och egenskaper

• Metaldel: Elektrolytiskt avbrutet koppar eller annan kopparbaserad legering med god elektrisk ledningsförmåga och formstabilitet vid mekanisk sammanfästning. Materialet är lämpligt för vanliga installationsströmningar för den angivna ledarstorleken.
• Isolering: Plast/termoplastisk isoleringsmaterial i röd färg, utformad för att hålla ledarens blottade område täckt och ge viss mekanisk avlastning vid klämning. Isoleringen är inte krympflex; den är en fabrikmonterad isoleringskrage.
• Temperaturbeständighet: Angivet ned till -75°C för materialen, vilket indikerar användning vid låga temperaturer (kontrollera applikationskrav vid extrema miljöer).
• Svetsning/lödnings: Produkten är inte avsedd att fräs-svetsas eller lödas efter montering — förbindelsen sker mekaniskt med skruv/bult.

Tekniska detaljer och kompatibilitet

• Lämplig kabelarea: 0,5–1,5 mm².
• Passande skruv/storlek: M4.
• Bohålsdiameter: ca. Ø 4,3 mm — anpassat för standard M4-skruvar/bultar med plats för skruvens huvud och ev bricka.
• Antal poler: 1 (enkeltledare per ringskruvanslutning).
• Isolerad: Ja (röd färg indikerar vanligtvis lägre tvärsnitt i färkodade satser).

Användningsområden

• Elektriska installationer och reparationer på motorcyklar, mopeder och mindre fordon där M4-fäste används.
• Kontrollboxar, fördelningspaneler och jordförbindelser med begränsad ledarstorlek.
• Lägen där utrymme är begränsat men en genomgående skruv- eller bultkoppling är nödvändig för ett stabilt elektriskt kontaktpunkt.

Praktiska anmärkningar för montören

• Avisolera ledningen korrekt (för ledningsmått), sätt ledarstrålarna helt in i metalldelen och pressa/krimpa med korrekt dimensionerad krimptång för att säkerställa låg övergångsresistans och stabil mekanisk fästen.
• Kontrollera att isoleringskraven inte är skadade vid montering, och att skruvens åtdragning är lämplig för applikationen för att undvika deformation av ringen eller ledningen.
• Produkten är inte värmebeständig krympeflex; vid krävande miljöer kan kompletterande skydd vara nödvändigt.

Ytterligare information

Denna produkt levereras under märket JMP (MPN 158.04.97) och finns i sortimentet med GTIN 4043981276978. Den röda isoleringen anger normalt lämpligt användningsområde för 0,5–1,5 mm² ledare. Vid osäkerhet om kompatibilitet med specifika apparater eller temperaturkrav rekommenderas kontroll mot applikationens tekniska krav.
