Ringzunge 0.5-1.5 M4 Jmppack 5 Pcs

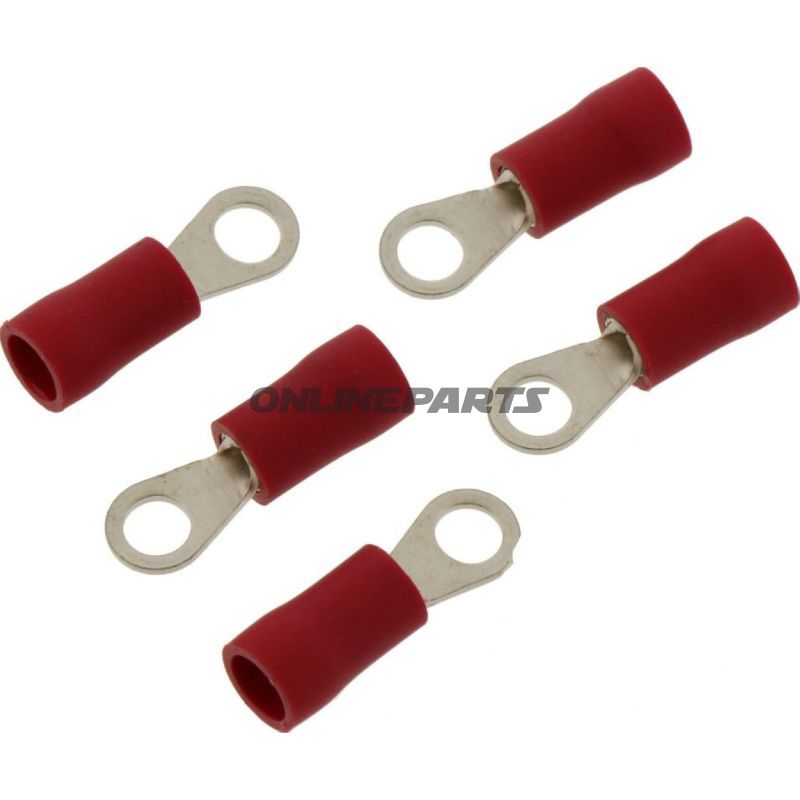

Ringkabelsko (isoleret) til kabel 0,5–1,5 mm², rødt — JMP (MPN 158.04.96)

Produktbeskrivelse og funktion
Denne isolerede ringkabelsko fra JMP er designet til at sikre en mekanisk og elektrisk forbindelsesflade mellem en enkeltlederledning og en skrue- eller boltfæste. Ringens form tillader permanent fastgørelse med en skrue (egnet til M3), hvilket giver stabil kontakt og mindsker risikoen for løse forbindelser ved vibrationer eller gentagen belastning. Den isolerede krave beskytter mod kortslutning og berøringsfare på synlige ledningsender.

Materiale og egenskaber

• Metaldel: Sømmet er fremstillet af elektrisk ledende metal (typisk tinpladeret kobberlegering) for god ledningsevne og modstandsdygtighed over for korrosion under normale serviceforhold.
• Isolering: Farvet (rød) krympe- eller plastkrave omkring kabelindgangen, som reducerer mulighed for utilsigtet kontakt og letter identifikation af kabeltværsnit/tilslutning.
• Temperaturbestandighed: Angivet ned til -75 °C, hvilket dækker anvendelse i kolde miljøer; bemærk at isoleringsmaterialets øvre grænse ikke er oplyst her.
• Svejsning/lodning: Produktet er ikke beregnet til loddet forbindelsespunkt (soldered connections: nej).

Dimensioner og kompatibilitet
Ringkabelskoen er beregnet til ledningstværsnit fra 0,5 mm² til 1,5 mm² og har en bore-/ringdiameter til skrue/bolt svarende til M3-montering. Den tekniske dataangivelse fra producenten specificerer ringtypen som egnet til M3. Kontrollér altid at boltdimension og kabelskær er kompatible med den konkrete applikation, især ved brug gennem flanger eller kabinetter, hvor borehullets diameter varierer.

Tekniske data (sammenfatning)

• Type: Ringkabelsko (ring connector)
• Egnet til skrue: M3
• Kabeltværsnit: 0,5–1,5 mm²
• Isoleret: Ja
• Antal poler: 1
• Loddet forbindelser: Nej
• Temperaturmodstand: angivet ned til -75 °C

Bemærkninger ved anvendelse
Ved montering anbefales korrekt afisolering og kompakt krimpning med passende værktøj for at sikre både mekanisk styrke og lav overgangsmodstand. Undgå overdreven bøjning ved indføringspunktet, og kontroller efterstramning af skrueforbindelsen regelmæssigt i applikationer med vibrationer. Farvekodningen (rød) kan anvendes til hurtig identifikation af tværsnitsområde i kabelbundter.

Produktidentifikation
Dette produkt leveres af JMP og kan identificeres ved producentens artikelnummer MPN 158.04.96. GTIN 4043981276961 er angivet for logistisk genkendelse og scanningsbrug ved lagerstyring og indkøb.

Yderligere oplysninger
Hvis der er behov for tilstødende dimensioner (f.eks. præcis ringudvendig diameter eller tykkelse på metaløjet) eller materialecertifikater, kan disse ofte fremskaffes via tekniske datablad eller ved henvendelse til JMPs produktinformation.
