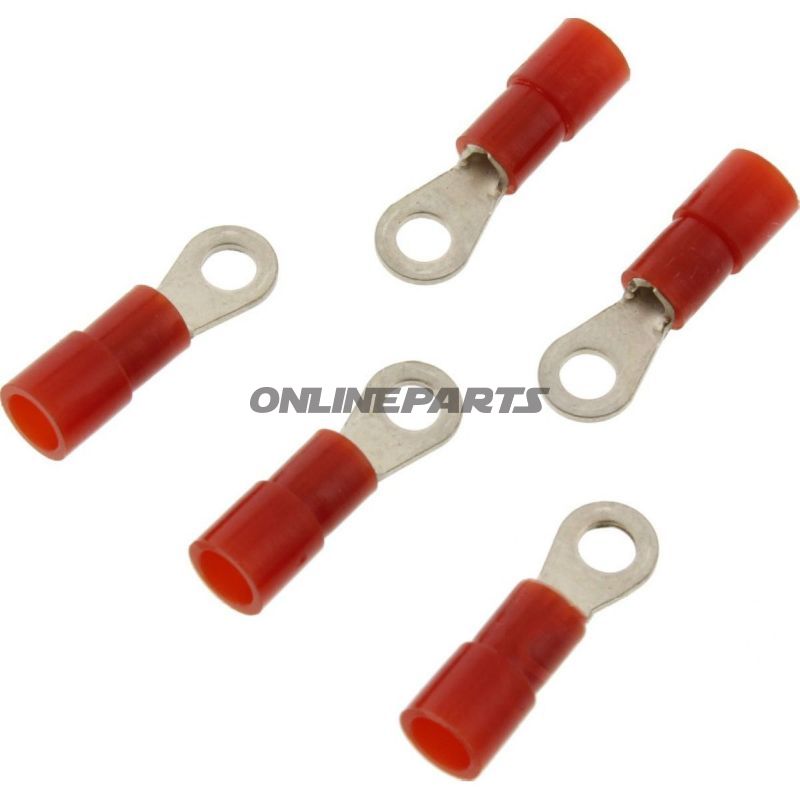

Ringzunge 0.5-1.5 M3 Jmppack 5 Pcs

Isolerad ringkabelsko (JMP) för kabelarea 0,5–1,5 mm², borrhål M3

Produkt: Isolerad ringkabelsko från JMP (MPN: 158.04.95, GTIN: 4043981276954). Denna ringkabelsko är avsedd för elektriska anslutningar där ledning avslutas i en ringformad terminal och fastsätts med en M3-bult eller skruv.

Funktion och användning

• Skapar en mekanisk och elektrisk anslutning mellan en avisolerad ledare och en skruv- eller bultanslutning med M3-gängmått.
• Designad för installationer där platsen är begränsad, men där en säker bultförsedd anslutning krävs, t.ex. på styrelementsfördelare, jordförbindelser eller mindre komponentterminaler på motorer och fordon.
• Isoleringen runt klämområdet minskar risk för kortslutning genom att täcka blottade ledare och säkerställa en mer robust slutmontering under vibrationspåverkan.

Material och egenskaper

• Ringdelen utförd som ledarkontakt (vanligt tinpläterad kopparlegering eller liknande ledande metall) för god elektrisk ledningsförmåga och korrosionsbeständighet under normala driftsförhållanden. (Materialangivelse är i produktserien JMP känd för att använda kopparbaserade legeringar).
• Isoleringshylsan är tillverkad i färgad plast (röd) för att indikera kabelarea och ge elektrisk isolering; plasten tål normala driftstemperaturer och skyddar mot mekanisk slitage vid klippning.
• Designad utan lödningar (inte lödad anslutning), vilket innebär att ledaren kläms eller crimpas ihop med terminalen vid montering.

Tekniska data (översatt och sammanställd)

• Typ: Ringkabelsko (ring connector)
• Passar för bult/skruv: M3
• Kabelarea: 0,5–1,5 mm²
• Borrhål/inre diameter: Ø 3,2 mm
• Isolerad: Ja (röd)
• Lödning: Nej (inte lödd)
• Värmeexpansion/temperaturbeständighet: specificerad ned till -75 °C (ange temperaturresistens)
• Prisp: 1

Kompatibilitet och montering

• Lämplig för ledare i intervallet 0,5–1,5 mm²; vid montering ska ledarområdet matchas med lämplig crimp-profil för att uppnå en säker mekanisk och elektrisk anslutning.
• Borrhål Ø 3,2 mm motsvarar M3-fäste; använd lämpliga skruvar eller bultar med korrekt moment för att undvika deformation av ringen eller skada isoleringen.
• Använd vanliga crimpverktyg avsedda för isolerade kabelskor för upprepad och enhetlig crimp.

Praktiska överväganden för mekaniker och montörer

• Säkra korrekt avisoleringslängd och använd lämpliga crimp-kontakter för att säkerställa låg övergångsresistans och mekanisk hållbarhet vid vibrationer.
• Kontrollera att isoleringen inte kläms under skruvhuvudet; detta kan kompromissa både mekanisk spänning och elektrisk kontakt.
• Vid kritiska strömförande anslutningar eller korrosiva miljöer kan efterbehandling eller val av speciella terminaler med extra korrosionsskydd övervägas.

Brand och identifikation: Produkten levereras av JMP och identifieras via tillverkarens artikelnummer MPN 158.04.95 och GTIN 4043981276954. Dessa koder används för entydig identifikation vid beställning och reservdelshantering.
