Ringkabelsko JMP MPN 158.04.94 Isolerad ringkabelsko för kabelarea 0,5–1,5 mm². Borrning ø10,5 mm. Färg röd.
Leveranstid: 1-5 arbetsdagar
Isolerad ringkabelsko M10 för kabeltvärsnitt 0,5–1,5 mm²

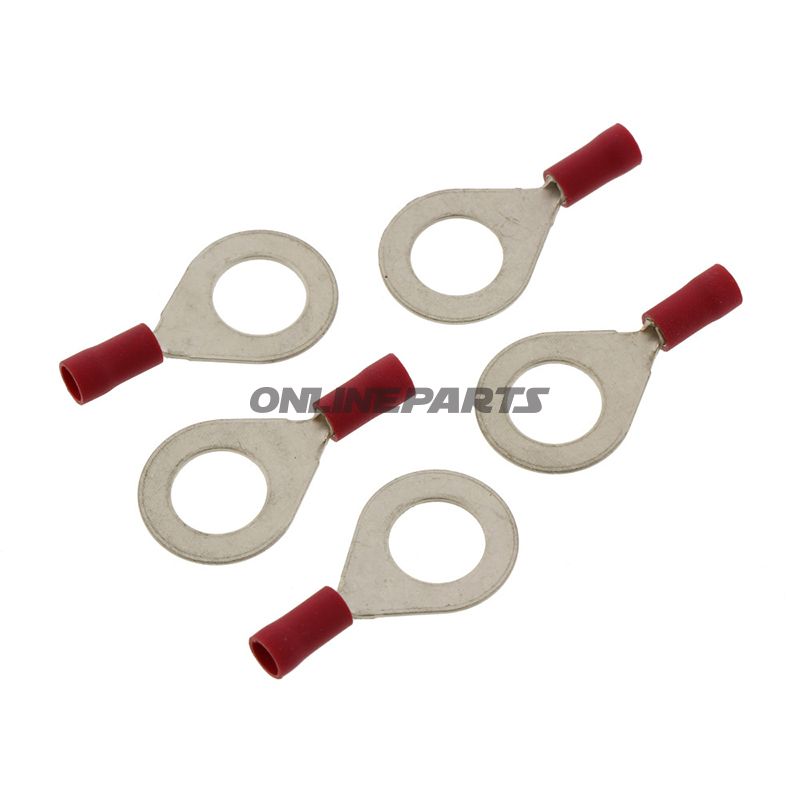

Produkt: Isolerad ringkabelsko från JMP (MPN: 158.04.94, GTIN: 4043981276947). Detta är en enkelpolig ringanslutning som är avsedd för skruv-/bultförbindelser med M10-genomföring.
Funktion och användning
Ringkabelsko används för att skapa en säker och mekaniskt stabil elektrisk anslutning mellan en ledare och en punkt med skruv eller bult (M10). Den isolerade kapslingen skyddar mot kortslutning mot närliggande metalldelar och minskar korrosionsrisken genom att hålla ledaren och terminalen åtskilda från omgivande fukt och smuts. Typiska användningar är jordningsförbindelser, batteripoler och fasta kabelanslutningar på motorcyklar, maskiner och i elinstallationer där en pålitlig skruvförbindelse behövs.
- Kompatibilitet: Passar till bultar/skruvhål Ø10,5 mm (används som M10-förbindelse).
- Kabeltvärsnitt: Lämlig för ledare från 0,5 mm² upp till 1,5 mm².
- Poler: 1-polig ringkabelsko.
Material och konstruktion
Ringkabelsko har en metallring (vanligtvis tinnbelagd kopparlegering eller liknande ledande metall) som säkerställer god elektrisk kontakt och låg kontaktmodstånd. Den yttre isoleringen är ett plastmaterial med elektriska isolerings- och mekaniska skyddsegenskaper. Produkten är inte utrustad med krympeflex (heat-shrink) och är konstruerad utan lödtillfällen; anslutningen uppnås genom avisolering av ledaren som förs in i skaftet och mekaniskt kläms eller pressas fast beroende på installationsmetod.
Tekniska egenskaper
- Typ: Ringkabelsko
- Lämplig till: M10
- Kabeltvärsnitt: 0,5–1,5 mm²
- Genomgångsborrning: Ø 10,5 mm
- Isolerad: Ja (röd färg)
- Svetsade/lödda förbindelser: Nej
- Krympeflex: Nej
- Temperaturbeständighet: uppgift ned till -75 °C (anger motstånd mot låga temperaturer, inte nödvändigtvis maximal driftstemperatur)
Praktiska anmärkningar för montörer
För korrekt installation rekommenderas korrekt avisolering längd, lämpligt pressverktyg eller krimpverktyg till ringkabelsko-skaftet och kontroll av mekanisk fastsättning på M10-bulten för att säkerställa låg övergångsmotstånd. Färgen röd anger vanligtvis mindre tvärsnitt i standardfärgmarkeringar, vilket underlättar systematisk kabelhantering.
Identifiering
Produkten märks och distribueras under JMP, med produktnummer (MPN) 158.04.94 och GTIN 4043981276947. Dessa koder kan användas vid sökning efter reservdel eller vid ombeställning till verkstaden.
